如何选择直线导轨尺寸？

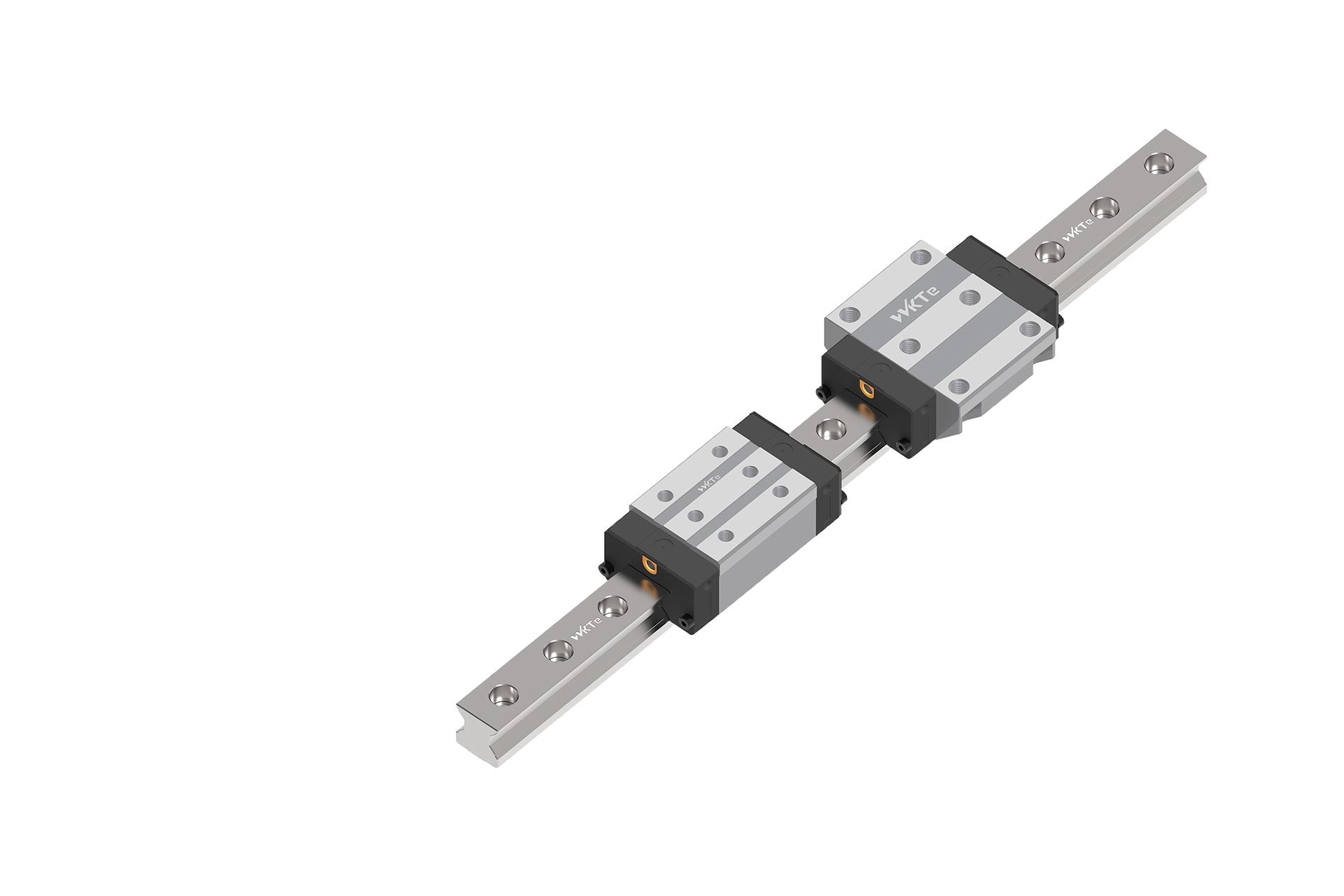

选择正确的线性导轨尺寸有助于物体顺利移动。它还力保系统运行良好。直线滑块也称为直线导轨块。它们帮助物体在线性轨道上直线移动。在许多机器中，例如机器人或 CNC 机器，线性导轨块可帮助物体每次以完全相同的方式移动。在挑选线性导轨和线性导轨时，重量、精度、速度、使用地点以及设置方式等重要因素都很重要。分步计划可帮助您为您的系统选择优选的线性导轨块和线性导轨。

要点

• 在选择直线导轨之前先了解工作需要什么。考虑重量、精度、速度、行进距离和环境。

• 选择能够承受很重负载和力的线性导轨块和导轨。这有助于系统保持强大并持续更长时间。

• 根据系统移动的精确度和速度选择导轨尺寸和类型。尝试平衡刚度和平滑运动。

• 考虑系统将在哪里工作。在多尘、潮湿或干净的地方使用密封或不锈钢导轨。

• 力保安装表面平坦且清洁。以正确的方式安装所有部件，以保持系统精确可靠。

申请要求

要选择合适的线性导轨尺寸，您需要了解工作需求。每个线性运动系统都有关于它可以承受多少重量、它必须有多精确、它应该走多快以及它在哪里使用的规则。这些东西可以帮助工程师选择较好的线性导轨块和导轨。这力保了系统在工厂机器等艰苦工作中正常工作。

负载和力

工程师首先计算出系统将承载多少重量。线性滑块和导轨可承受静止力和移动力。在工厂中，负载是移动部件的重量、其上的任何工具以及加速或减速产生的力。

提示：始终考虑更大负载以及力的走向。力可以向上、向下、向侧面或以一定角度推动。每种方式都会改变您需要的线性导轨块。

线性运动系统经常会因棘手的力量而扭曲或倾斜。如果负载对于线性滑块来说太重，它们可能会快速断裂或磨损。选择能够承受适当重量的线性导轨块可以使系统长时间平稳工作。

精度需求

许多工作都需要系统非常精确，例如数控机床、机器人和实验室工具。线性导轨和导块的尺寸和类型改变了运动的直线度和可重复性。更大的导轨更硬，因此弯曲更少。即使负载很重，这也有助于保持运动稳定和精确。

具有严格尺寸限制的线性导轨块和良好的轴承有助于系统非常精确地移动。对于需要超精确运动的工作，例如制造计算机芯片，工程师使用小型高精度线性导轨块。对于繁重的工作，使用更大的导轨和块来保持精确的平衡并承受更多的重量。

速度和加速度

在挑选线性导轨和导轨块时，系统移动的速度和速度很重要。快速机器需要能够快速移动但仍保持稳定和精确的导轨和滑块。直线导轨块内的轴承类型改变了它的运行速度和平稳性。

系统加速或减速的速度也很重要。在拾放机器人中，快速移动很终可能会造成严重打击。工程师选择能够承受这些撞击而不会断裂的线性滑块。软保险杠或减震器有助于保护系统。所有移动物体的总重量（包括线性导轨块及其承载物）会改变系统启动和停止的速度。对于短距离移动，加速和减速比很高速度更重要。

注意：选择正确的线性导轨块和导轨可以使系统保持坚固和精确，即使在快速移动或快速加速时也是如此。

环境

系统的工作地点会改变其持续和工作的效果。在食品工厂中，直线导轨和导轨块必须不生锈，必须易于清洁，并且不能弄脏。油会沾上污垢和水，因此有些导轨使用特殊密封件或不需要油。

影响系统的常见因素有：

• 灰尘、污垢和水会磨损零件并降低其精确度。

• 潮湿的空气，如果密封不正确，会使零件生锈。

• 热或冷，这会改变油的工作原理，并使零件变大或变小，从而损害它们的精确度。

• 在食品或药品工作中需要非常清洁，其中导轨必须处理大量清洁工作。

工程师通常会选择带有密封件的导轨以防尘，带有涂层的导轨以防止生锈，或者采用不锈钢制成的导轨用于恶劣的环境。盖子、波纹管和额外的擦拭器有助于防止灰尘进入线性导轨块和轴承。清洁和给系统上油通常有助于延长其使用寿命。

提示：始终选择能够处理其使用地点的线性导轨块和导轨。这使系统保持良好运行并减少工厂的维修次数。

匹配组件实现可靠的自动化

为工作选择合适的线性滑块和导轨对于运行良好的系统非常重要。如果零件不能正确装配在一起，它们就会摩擦太多、过早磨损，并且不能准确地移动。正确安装零件并选择较好的线性导轨块和导轨可以使系统长时间平稳准确地移动。

总之，工程师应该：

• 了解系统需要多少重量、精确度、速度以及什么样的位置。

• 选择满足或超越这些需求的线性导轨块和导轨。

• 想想加速、移动多远以及地点对系统有何影响。

• 保持系统清洁并上油，并使用盖子以帮助其持久耐用。

通过做这些事情，工程师可以构建在从工厂到实验室的许多工作中平稳准确地移动的系统。选择正确的直线导轨块和导轨有助于系统在各种直线运动系统中良好地移动、保持精确并持续很长时间。

负载计算

静态和动态负载

工程师必须了解作用在线性运动系统上的力才能选择正确的导轨尺寸。在线性运动中，两种主要类型的负载影响系统：静态负载和动态负载。当系统不移动时，静载荷作用在线性导轨上。其中包括零件和任何附加工具的重量。当系统移动时会发生动态载荷。加速和减速会产生线性运动系统必须处理的额外力。

在计算线性运动的载荷时，工程师会考虑不同方向的力。 Z方向（上下）有拉力和压力。 Y 方向（侧面）有侧向载荷。工程师还考虑力矩，即扭转力。其中包括横滚 (Mx)、俯仰 (My) 和偏航 (Mz)。每个力和力矩都会影响线性运动系统的工作方式。

• Z 方向的力：张力和压力 (Fz)

• Y 方向的力：侧向载荷 (Fy)

• 力矩：横滚 (Mx)、俯仰 (My)、偏航 (Mz)

线性运动系统有其可处理负载的额定值。动态负载能力（C）表示系统在长时间移动时可以承受多少负载。额定静载荷 (C0) 显示有多少载荷会导致钢轨或滑块发生微小的永久性变化。工程师使用组合等效轴承载荷公式将所有力和力矩相加。这有助于他们了解线性运动系统是否可以胜任这项工作。

提示：预紧力使线性运动系统更坚固、更精确。如果施加的载荷远高于预载荷，工程师可以在计算中忽略预载荷。

力矩和安心系数

力矩是作用在线性运动系统上的扭转力。在自动化中，力矩可能来自悬挂在侧面的负载或快速启动和停止。工程师通过三种方式计算力矩：俯仰、偏航和滚动。力矩的方向取决于线性运动系统的设置方式以及负载所在的位置。

1. 俯仰力矩：由远离轨道的负载引起，使系统向前或向后倾斜。

2. 偏航力矩：由侧向载荷引起，使系统向左或向右扭转。

3. 滚动力矩：由不均匀载荷引起，使系统沿其长度方向滚动。

在多轴线性运动系统中，工程师从很外层的轴开始向内移动。他们将每个轴的力矩相加，并检查每个轴是否低于系统极限。这保持了线性运动系统的安心和稳定。

安心因素有助于保护线性运动系统免受意外负载的影响。工程师将额定静载荷 (C0) 除以组合静载荷即可得出安心系数。更高的安心系数意味着系统可以处理意外情况，例如突然停止或超重。

注意：始终检查直线运动系统的力矩和负载是否保持在安心范围内。这可以使系统保持良好运行并防止损坏。

导轨和行程选择

直线滑轨长度

工程师选择线性滑轨的长度。他们考虑系统需要多少支持和准确性。较长的线性滑轨在线性导轨块内有更多的滚轮。更多的滚轮有助于系统移动得更直。它们还使系统变得更强大。当滚子数量较多时，负载会分散。这使得系统变得僵硬并保持其精确移动。即使在重负载或高速度下也能正常工作。

较长的线性滑轨有助于消除安装表面上的小错误。额外的长度有助于块移动越过颠簸或小错误。这使得系统运行得更好并保持稳定。许多自动化系统使用较长的导轨和导块。这赋予它们高强度和良好的行程精度。工程师选择的长度取决于工作、重量以及运动所需的精确度。

注意：带有更多滚轮的较长线性滑轨可提供更好的支撑。它们可以承受更大的重量，并帮助系统在艰巨的工作中更准确地移动。

旅行和超限

行程是指直线导轨块在导轨上移动的距离。工程师将这个距离称为行程。他们通过查看工作需要多少运动来选择行程。例如，在包装中，块必须为每个任务移动设定的距离。导轨长度设定很长行程。如果工作需要更多，工程师可以将导轨连接在一起。

工程师也会考虑超限问题。超限是指导轨两端的额外空间。这个空间可以让方块减速并安心停止。如果没有足够的超限，该块可能会到达末端并破坏系统。工程师检查系统需要持续多长时间。他们猜测在需要更换之前该块会移动多远。有时，这是数千公里。

• 行程是块移动的总距离。

• 所需寿命是指更换前块必须行驶多远。

• 可以连接导轨以实现更长的行程。

• 超限空间可力保系统在快速移动时安心。

• 负载、精度以及系统的工作地点会改变旅行和铁路的选择。

工程师混合不同的滑块、导块和导轨来制造定制系统。它们与每项工作的长度、行程和支持相匹配。这有助于他们构建强大且可靠的多种用途的系统，例如包装和机器人。

安装和空间

安装面

安装表面对于系统的工作效果非常重要。工程师必须使表面光滑平整。这有助于线性滑块和导轨顺利移动。如果表面不平坦，托架可能会弯曲。这可能会使系统打滑或以错误的方式移动。

1. 表面必须非常平整，平整度为5微米。这可以防止托架弯曲并保持运动平稳。

2. 导轨应位于称为参考平面的特殊平坦区域上。这可以保持导轨笔直并帮助系统向右移动。

3. 在安装导轨之前，工程师会清洁表面以除去污​​垢。有时，他们会使用石头来使表面变得更好。

4. 当他们放上导轨时，他们会按顺序拧紧螺丝。他们还将导轨推到参考平面上以将其固定到位。

5. 导轨通常具有特殊的平坦侧面，以帮助将其放直。这些侧面有助于仔细设置和检查。

如果安装表面干净、平坦且对齐，系统工作效果会更好。它将更精确、更强、更持久。

空间限制

空间限制常常会改变工程师设计系统的方式。在小型机器中，零件必须安装在狭小的空间内。工程师使用不同的方法来解决这些问题：

• 履带执行器将移动部件保持在主体内部。这样可以节省空间，并且更容易放入。

• 薄型线性滑轨非常短，有时只有 6 毫米高。它们适合小地方，但仍然可以让事情顺利进行。

• 微型导轨组件虽小，但可以承受很大的重量。工程师在空间紧张的医疗、实验室和工厂机器中使用它们。

• 特殊的孔和表面处理有助于零件适应奇怪的空间。

• 有时，工程师只使用一个滑块或将两个滑块靠近放置。这可能会使负载不均匀，因此他们使用特殊的数学来关注安心。

制造商为狭小的空间制造细长和迷你的线性导轨块。即使负载发生变化，这些块也能帮助事情顺利进行。工程师可以选择一个或多个导轨，并更改预载以适应工作。通过选择正确的部件，工程师可以构建适合狭小空间且仍能正常工作的系统。

审查和验证

制造商规格

工程师在选择线性运动系统之前会先查看数据表。这些数据表包含有关线性滑轨、导轨和滑块的重要信息。这些规格可帮助人们选择适合其工作的正确零件。一些关键因素包括尺寸、可承受的重量、材质和特殊功能。下表显示了您可能在数据表中看到的一些规格：

像 Weikente 这样的公司会分发小册子和指南。这些论文展示了如何以正确的方式清洁、上油和安装线性滑轨。他们还告诉您如何设置预载并为每个作业选择优选系统。

提示：请务必检查数据表和指南，以力保系统满足您对重量、精度和使用地点的需求。

选择工具

许多公司都有在线工具来帮助选择线性运动系统。这些工具可帮助工程师找到很适合其工作的系统。这些工具询问重量、速度、移动频率、空间以及它的坐姿。它们还有助于计算出侧向力、上下力和扭转力等力。

• 选择工具会告诉您很适合您的系统的轴承类型和尺寸。

• 如果存在扭转或倾斜力，他们建议使用更大的型号。

• 这些工具会提醒您考虑如何安装它以及使用它的地方。

• 如果负载很重或系统无法持续很长时间，这些工具可能会告诉您使用更多幻灯片或不同的模型。

• 颠倒设置时会弹出安心提示。

这些工具可以轻松比较不同的幻灯片和块。他们帮助您选择很适合您需求的一款。

应用实例

现实生活中的例子展示了工程师如何在许多工作中使用线性运动系统。下表列出了一些工作以及选择某些滑轨和导轨的原因：

工程师经常使用 Weikente 等品牌的幻灯片来完成这些工作。他们选择与所需重量、速度和精度相匹配的系统。查看这些示例可以帮助人们了解如何检查自己的选择。

选择正确的线性导轨尺寸意味着遵循一些简单的步骤。首先，思考系统需要做什么。这包括它能承载多少重量、它必须有多精确、它应该移动多快、它行驶多远以及它将在哪里工作。接下来，查看系统将移动多少个方向或轴，以及每个方向需要移动多远。然后，检查导轨可以承受多少重量，其硬度如何，以及它处理扭曲或倾斜的能力如何。之后，在完成设计之前选择导轨的类型以及连接方式。力保导轨有良好的润滑、密封和盖，以保持其正常工作。选择适合系统所需功能的驱动部件。后续，使用制造商提供的工具仔细检查导轨的尺寸和使用寿命。

如果项目比较棘手，工程师应该向公司或专家寻求帮助。这些人可以帮助将系统与正确的轨道相匹配，提供建议，并阻止可能造成巨大损失的错误。

常问问题

什么是直线运动系统？

线性运动系统沿直线移动物体。工程师在机器人和数控工具等机器中使用这些系统。线性滑块和导轨引导运动。该系统帮助零件平稳、准确地移动。

工程师如何为直线运动选择合适的直线滑块？

工程师会考虑负载、速度和环境。他们检查线性滑块必须承受多少重量。他们还考虑所需的线性运动类型。正确的块保持运动平稳和安心。

为什么直线滑块的尺寸在直线运动中很重要？

尺寸影响块可以承受的重量。较大的块可支撑较重的负载并保持运动稳定。小块适用于轻负载和精确运动。正确的尺寸有助于系统的使用寿命更长。

直线滚珠轴承滑块和直线轴承滑块有什么区别？

线性滚珠轴承滑块使用滚珠来减少运动过程中的摩擦。这使得运动更加顺畅。线性轴承滑块可以使用滚子或衬套。每种类型都会改变运动的感觉以及它可以承受的重量。

直线运动系统可以在肮脏或潮湿的地方工作吗？

是的，工程师会选择带有密封件和特殊涂层的线性滑块。这些功能在运动过程中保护块。不锈钢块可以防锈。盖子可以防止灰尘进入。正确的选择可力保直线运动在恶劣环境下保持可靠。
