Come faccio a scegliere la dimensione della guida lineare?

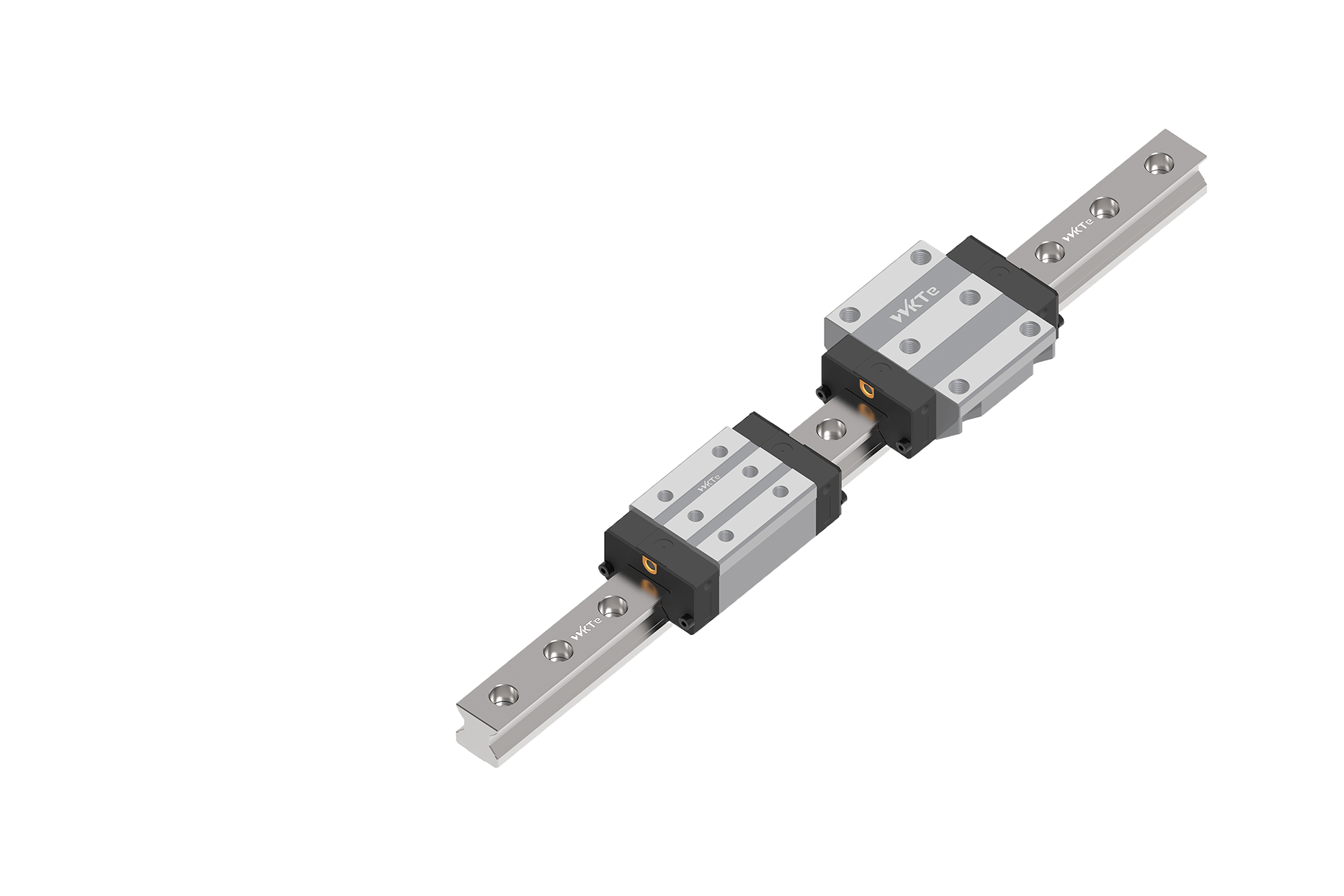

Scegliere la giusta dimensione della guida lineare aiuta a muovere le cose senza intoppi. Inoltre assicura che il sistema funzioni bene. I blocchi di guida lineare sono anche chiamati blocchi di guida lineare. Aiutano le cose a muoversi in linea retta su binari lineari. In molte macchine, come i robot o le macchine CNC, i blocchi di guida lineare aiutano le cose a muoversi esattamente nello stesso modo ogni volta. Cose importanti come peso, precisione, velocità, dove viene utilizzato e come è impostato sono tutti importanti quando si scelgono guide lineari e guide lineari. Un piano passo passo ti aiuta a scegliere il blocco guida lineare e la guida lineare migliori per il tuo sistema.

Punti chiave

• Scopri di cosa ha bisogno il lavoro prima di scegliere le guide lineari. Pensa al peso, alla precisione, alla velocità, alla distanza percorsa e all'ambiente.

• Scegli blocchi e binari di guida lineare in grado di sostenere i carichi e le forze più pesanti. Ciò aiuta il sistema a rimanere forte e a durare più a lungo.

• Scegli le dimensioni e i tipi di binari in base alla precisione e alla velocità con cui il sistema dovrebbe muoversi. Cerca di bilanciare rigidità e movimento fluido.

• Pensa a dove funzionerà il sistema. Utilizzare guide sigillate o in acciaio inossidabile in luoghi polverosi, bagnati o puliti.

• Assicurarsi che le superfici di montaggio siano piane e pulite. Installa tutto nel modo giusto per mantenere il sistema preciso e affidabile.

Requisiti dell'applicazione

Per scegliere la giusta dimensione della guida lineare, è necessario sapere di cosa ha bisogno il lavoro. Ogni sistema di movimento lineare ha regole su quanto peso può sostenere, quanto deve essere preciso, quanto velocemente dovrebbe andare e dove verrà utilizzato. Queste cose aiutano gli ingegneri a scegliere il miglior blocco e binario di guida lineare. Ciò garantisce che il sistema funzioni bene in lavori difficili come le macchine di fabbrica.

Carico e forza

Gli ingegneri calcolano innanzitutto quanto peso trasporterà il sistema. I blocchi e le rotaie di scorrimento lineare sostengono sia le forze fisse che quelle in movimento. Nelle fabbriche, il carico è il peso della parte che si muove, degli eventuali strumenti su di essa e la forza derivante dall'accelerazione o dal rallentamento.

Suggerimento: pensare sempre al carico più grande e alla direzione in cui va la forza. Le forze possono spingere verso l'alto, verso il basso, lateralmente o ad angolo. Ogni modo cambia il blocco guida lineare di cui hai bisogno.

I sistemi di movimento lineare spesso vengono distorti o inclinati da forze insidiose. Se il carico è troppo pesante per i pattini lineari, questi possono rompersi o usurarsi rapidamente. Scegliere un blocco guida lineare in grado di sostenere il giusto peso consente al sistema di funzionare senza intoppi per lungo tempo.

Esigenze di precisione

Molti lavori richiedono che il sistema sia molto preciso, come macchine CNC, robot e strumenti da laboratorio. Le dimensioni e il tipo delle guide lineari e dei blocchi guida modificano la rettilineità e la ripetibilità del movimento. I binari più grandi sono più rigidi, quindi si piegano meno. Ciò aiuta a mantenere il movimento stabile e preciso, anche con carichi pesanti.

I blocchi di guida lineari con limiti di dimensione ristretti e buoni cuscinetti aiutano il sistema a muoversi in modo molto preciso. Per i lavori che richiedono movimenti estremamente precisi, come la realizzazione di chip per computer, gli ingegneri utilizzano blocchi guida lineari piccoli e ad alta precisione. Per i lavori pesanti, vengono utilizzati binari e blocchi più grandi per bilanciare la precisione e sostenere un peso maggiore.

Velocità e accelerazione

La velocità e la rapidità con cui il sistema si muove è importante quando si prelevano guide lineari e blocchi guida. Le macchine veloci hanno bisogno di rotaie e blocchi che possano muoversi rapidamente ma rimanere stabili e precisi. Il tipo di cuscinetto all'interno del blocco della guida lineare cambia la velocità e la fluidità con cui può andare.

Anche la velocità con cui il sistema accelera o rallenta è importante. Nei robot pick-and-place, i movimenti veloci possono avere un impatto negativo alla fine. Gli ingegneri scelgono blocchi di scorrimento lineari in grado di sopportare questi colpi senza rompersi. I paraurti morbidi o gli ammortizzatori aiutano a proteggere il sistema. Il peso totale di tutto ciò che si muove, compreso il blocco della guida lineare e ciò che trasporta, cambia la velocità con cui il sistema può avviarsi e arrestarsi. Per i movimenti brevi, accelerare e rallentare è più importante della velocità massima.

Nota: la scelta dei blocchi e dei binari della guida lineare giusti mantiene il sistema forte e preciso, anche quando ci si muove velocemente o si accelera rapidamente.

Ambiente

Il luogo in cui funziona il sistema cambia la sua durata e il suo funzionamento. Nelle fabbriche alimentari le guide lineari e i pattini di guida non devono arrugginirsi, devono essere facili da pulire e non devono sporcarsi. L'olio può catturare sporco e acqua, quindi alcune guide utilizzano guarnizioni speciali o non necessitano di olio.

Le cose comuni che influenzano il sistema sono:

• Polvere, sporco e acqua, che possono usurare le parti e renderle meno precise.

• Aria umida, che può far arrugginire le parti se non sigillate correttamente.

• Caldo o freddo, che può cambiare il funzionamento dell'olio e rendere le parti più grandi o più piccole, compromettendone la precisione.

• Necessità di essere molto puliti nei lavori nel settore alimentare o medico, dove le rotaie devono gestire molte operazioni di pulizia.

Gli ingegneri spesso scelgono binari con guarnizioni per tenere lontana la polvere, rivestimenti per impedire la ruggine o realizzati in acciaio inossidabile per i luoghi difficili. Coperture, soffietti e tergicristalli aggiuntivi aiutano a tenere lo sporco lontano dal blocco della guida lineare e dai cuscinetti. Pulire e oliare il sistema spesso aiuta a farlo durare più a lungo.

Suggerimento: scegli sempre blocchi e binari di guida lineare in grado di gestire il luogo in cui verranno utilizzati. Ciò consente al sistema di funzionare bene e riduce le riparazioni nelle fabbriche.

Componenti coordinati per un'automazione affidabile

Scegliere i pattini e le guide lineari giusti per il lavoro è molto importante per un sistema che funzioni bene. Se le parti non si incastrano correttamente, si sfregano troppo, si consumano presto e non si muovono esattamente. Il corretto montaggio delle parti e la scelta dei migliori blocchi e guide lineari consentono al sistema di muoversi in modo fluido ed esatto per lungo tempo.

In sintesi, gli ingegneri dovrebbero:

• Scopri quanto peso, quanto è preciso, quanto velocemente e di che tipo di posizione ha bisogno il sistema.

• Scegli i blocchi e le guide lineari che soddisfano o superano queste esigenze.

• Pensa a quanto l'accelerazione, quanto lontano si sposta e il luogo influiscono sul sistema.

• Mantenere il sistema pulito e oliato e utilizzare coperture per aiutarlo a durare.

Facendo queste cose, gli ingegneri possono costruire sistemi che si muovono agevolmente ed esattamente in molti posti di lavoro, dalle fabbriche ai laboratori. Scegliere il blocco e il binario della guida lineare giusti aiuta il sistema a muoversi bene, a rimanere preciso e a durare a lungo in tutti i tipi di sistemi di movimento lineare.

Carica calcoli

Carichi statici e dinamici

Gli ingegneri devono comprendere le forze che agiscono sui sistemi di movimento lineare per scegliere la giusta dimensione della rotaia. Nel movimento lineare, due tipi principali di carichi influenzano il sistema: carichi statici e carichi dinamici. I carichi statici agiscono sulla guida lineare quando il sistema non è in movimento. Questi includono il peso della parte e gli eventuali strumenti collegati. I carichi dinamici si verificano quando il sistema si muove. L'accelerazione e la decelerazione creano forze aggiuntive che il sistema di movimento lineare deve gestire.

Quando si calcolano i carichi per il movimento lineare, gli ingegneri esaminano le forze in diverse direzioni. La direzione Z (su e giù) ha tensione e pressione. La direzione Y (laterale) presenta carichi laterali. Gli ingegneri considerano anche i momenti, che sono forze torcenti. Questi includono rollio (Mx), beccheggio (My) e imbardata (Mz). Ogni forza e momento influisce sul funzionamento del sistema di movimento lineare.

• Forze nella direzione Z: tensione e pressione (Fz)

• Forze nella direzione Y: carichi laterali (Fy)

• Momenti: rollio (Mx), beccheggio (My), imbardata (Mz)

I sistemi di movimento lineare hanno valutazioni relative alla quantità di carico che possono gestire. La capacità di carico dinamico (C) mostra quanto carico può sopportare il sistema durante un movimento prolungato. Il coefficiente di carico statico (C0) mostra la quantità di carico che provoca una modifica piccola e permanente nella rotaia o nel carrello. Gli ingegneri utilizzano una formula combinata di carico equivalente sul cuscinetto per sommare tutte le forze e i momenti. Questo li aiuta a vedere se il sistema di movimento lineare è in grado di gestire il lavoro.

Suggerimento: le forze di precarico rendono il sistema di movimento lineare più rigido e preciso. Se il carico applicato è molto superiore al precarico, gli ingegneri possono ignorare il precarico nei loro calcoli.

Momenti e fattori di sicurezza

I momenti sono forze torcenti che agiscono sui sistemi di movimento lineare. Nell'automazione, i momenti possono derivare da carichi appesi lateralmente o da avviamenti e arresti rapidi. Gli ingegneri calcolano i momenti in tre modi: beccheggio, imbardata e rollio. La direzione del momento dipende da come è impostato il sistema di movimento lineare e da dove si trova il carico.

1. Momento di beccheggio: causato da carichi lontani dalla rotaia, che fanno ribaltare il sistema in avanti o all'indietro.

2. Momento di imbardata: causato da carichi laterali, che fanno ruotare il sistema a sinistra o a destra.

3. Momento di rotolamento: causato da carichi irregolari, che fanno rotolare il sistema lungo la sua lunghezza.

Nei sistemi di movimento lineare multiasse, gli ingegneri iniziano con l'asse più esterno e si muovono verso l'interno. Sommano i momenti di ciascun asse e controllano se ognuno rimane al di sotto del limite del sistema. Ciò mantiene il sistema di movimento lineare sicuro e stabile.

I fattori di sicurezza aiutano a proteggere il sistema di movimento lineare da carichi imprevisti. Gli ingegneri dividono il coefficiente di carico statico (C0) per il carico statico combinato per ottenere il fattore di sicurezza. Un fattore di sicurezza più elevato significa che il sistema è in grado di gestire sorprese, come arresti improvvisi o peso aggiuntivo.

Nota: verificare sempre che i momenti e i carichi del sistema di movimento lineare rimangano entro i limiti di sicurezza. Ciò mantiene il sistema funzionante e previene danni.

Selezione guida e corsa

Lunghezza delle guide lineari

Gli ingegneri scelgono quanto dovrebbero essere lunghe le diapositive lineari. Pensano a quanto supporto e precisione ha bisogno il sistema. Le guide lineari più lunghe hanno più rulli all'interno del blocco della guida lineare. Più rulli aiutano il sistema a muoversi più dritto. Inoltre rendono il sistema più forte. Quando ci sono più rulli, il carico si distribuisce. Ciò rende il sistema rigido e lo mantiene in movimento esattamente. Funziona bene anche con carichi pesanti o velocità elevate.

Le guide lineari più lunghe aiutano con piccoli errori nella superficie di montaggio. La lunghezza extra aiuta il blocco a muoversi su dossi o piccoli errori. Ciò fa sì che il sistema funzioni meglio e rimanga stabile. Molti sistemi di automazione utilizzano binari e blocchi guida più lunghi. Ciò conferisce loro un'elevata resistenza e una buona precisione di corsa. La lunghezza scelta dagli ingegneri dipende dal lavoro, dal peso e dalla precisione del movimento.

Nota: le guide lineari più lunghe con più rulli offrono un supporto migliore. Possono sostenere un peso maggiore e aiutare il sistema a muoversi con maggiore precisione nei lavori difficili.

Viaggio e superamento

Per corsa si intende la distanza percorsa dal blocco della guida lineare sulle rotaie. Gli ingegneri chiamano questa distanza la corsa. Scelgono il tratto osservando la quantità di movimento necessaria per il lavoro. Ad esempio, nel settore degli imballaggi, il blocco deve percorrere una distanza prestabilita per ciascuna attività. La lunghezza del binario determina la corsa più lunga. Se il lavoro richiede di più, gli ingegneri possono unire insieme le rotaie.

Gli ingegneri pensano anche al superamento. Il superamento è uno spazio extra a ciascuna estremità del binario. Questo spazio consente al blocco di rallentare e fermarsi in sicurezza. Senza un superamento sufficiente, il blocco potrebbe raggiungere la fine e rompere il sistema. Gli ingegneri controllano quanto tempo deve durare il sistema. Indovinano di quanto si sposterà il blocco prima di dover essere sostituito. A volte si tratta di migliaia di chilometri.

• La corsa è la distanza totale percorsa dal blocco.

• La durata richiesta è la distanza che il blocco deve percorrere prima della sostituzione.

• I binari possono essere uniti per viaggi più lunghi.

• Lo spazio di superamento mantiene il sistema al sicuro durante i movimenti veloci.

• Il carico, la precisione e il luogo in cui funziona il sistema cambiano le scelte di viaggio e ferroviarie.

Gli ingegneri mescolano diverse guide, blocchi guida e binari per creare sistemi personalizzati. Adattano la lunghezza, la corsa e il supporto a ciascun lavoro. Ciò li aiuta a costruire sistemi robusti e affidabili per molti usi, come imballaggi e robot.

Montaggio e spazio

Superficie di montaggio

La superficie di montaggio è molto importante per il buon funzionamento del sistema. Gli ingegneri devono rendere la superficie liscia e piatta. Ciò aiuta i pattini e le guide lineari a muoversi senza problemi. Se la superficie non è piana, il carrello può piegarsi. Ciò può far scivolare il sistema o spostarsi nella direzione sbagliata.

1. La superficie deve essere molto piana, con una planarità di 5 micron. Ciò impedisce al carrello di piegarsi e mantiene il movimento fluido.

2. Le rotaie dovrebbero trovarsi su un'area piana speciale chiamata piano di riferimento. Ciò mantiene le rotaie dritte e aiuta il sistema a muoversi correttamente.

3. Prima di montare i binari, gli ingegneri puliscono la superficie per eliminare lo sporco. A volte usano una pietra per rendere la superficie ancora migliore.

4. Quando montano i binari, stringono le viti in ordine. Inoltre spingono la rotaia sul piano di riferimento per mantenerla in posizione.

5. Le rotaie spesso hanno lati piatti speciali per aiutarle a posizionarle dritte. Questi lati aiutano con un'accurata configurazione e controllo.

Se la superficie di montaggio è pulita, piana e allineata, il sistema funziona meglio. Sarà più preciso, più forte e durerà più a lungo.

Vincoli di spazio

I limiti di spazio spesso cambiano il modo in cui gli ingegneri progettano il sistema. Nelle macchine di piccole dimensioni, le parti devono adattarsi a spazi ristretti. Gli ingegneri utilizzano diversi modi per risolvere questi problemi:

• Gli attuatori del binario mantengono la parte mobile all'interno del corpo principale. Ciò consente di risparmiare spazio e facilita l'inserimento.

• Le guide lineari a basso profilo sono molto corte, a volte alte solo 6 mm. Questi si adattano a spazi piccoli ma lasciano comunque che le cose si muovano senza intoppi.

• I gruppi di guide in miniatura sono piccoli ma possono sostenere molto peso. Gli ingegneri li utilizzano nelle macchine mediche, di laboratorio e di fabbrica dove lo spazio è limitato.

• Fori e finiture speciali aiutano le parti ad adattarsi a spazi strani.

• A volte, gli ingegneri utilizzano un solo blocco scorrevole o mettono due blocchi vicini. Ciò può rendere il carico non uniforme, quindi usano una matematica speciale per mantenere le cose al sicuro.

I produttori realizzano blocchi guida lineari sottili e mini per piccoli spazi. Questi blocchi aiutano le cose a muoversi senza intoppi anche se il carico cambia. Gli ingegneri possono scegliere uno o più binari e modificare il precarico per adattarlo al lavoro. Scegliendo le parti giuste, gli ingegneri costruiscono sistemi che si adattano a spazi ridotti e funzionano comunque bene.

Revisione e convalida

Specifiche del produttore

Gli ingegneri esaminano le schede tecniche prima di scegliere i sistemi di movimento lineare. Queste schede tecniche contengono informazioni importanti su guide lineari, guide e blocchi. Le specifiche aiutano le persone a scegliere le parti giuste per il loro lavoro. Alcuni aspetti fondamentali sono le dimensioni, il peso che può sostenere, di cosa è fatto e le caratteristiche speciali. La tabella seguente mostra alcune specifiche che potresti vedere in una scheda tecnica:

Aziende come Weikente distribuiscono opuscoli e guide. Questi documenti mostrano come pulire, oliare e inserire le guide lineari nel modo corretto. Ti dicono anche come impostare il precarico e scegliere il sistema migliore per ciascun lavoro.

Suggerimento: controlla sempre le schede tecniche e le guide per assicurarti che il sistema soddisfi le tue esigenze in termini di peso, precisione e dove verrà utilizzato.

Strumenti di selezione

Molte aziende dispongono di strumenti online per aiutare a scegliere i sistemi di movimento lineare. Questi strumenti aiutano gli ingegneri a trovare il sistema migliore per il loro lavoro. Gli strumenti chiedono informazioni su peso, velocità, quanto spesso si muove, spazio e in che direzione si trova. Aiutano anche a capire le forze come quelle laterali, su e giù e le torsioni.

• Gli strumenti di selezione ti indicano il tipo e la dimensione del cuscinetto migliore per il tuo sistema.

• Suggeriscono modelli più grandi se sono presenti forze di torsione o ribaltamento.

• Gli strumenti ti ricordano di pensare a come lo monterai e al luogo in cui verrà utilizzato.

• Se il carico è pesante o il sistema non durerà a lungo, gli strumenti potrebbero suggerirti di utilizzare più guide o un modello diverso.

• Vengono visualizzati suggerimenti di sicurezza per le configurazioni capovolte.

Questi strumenti semplificano il confronto di diapositive e blocchi diversi. Ti aiutano a scegliere quello migliore per le tue esigenze.

Esempi di applicazione

Esempi di vita reale mostrano come gli ingegneri utilizzano i sistemi di movimento lineare in molti lavori. La tabella seguente elenca alcuni lavori e il motivo per cui vengono scelti determinati vetrini e binari:

Gli ingegneri utilizzano spesso diapositive di marchi come Weikente per questi lavori. Scelgono sistemi che corrispondono al peso, alla velocità e alla precisione necessari. Guardare questi esempi aiuta le persone a vedere come verificare le proprie scelte.

Scegliere la giusta dimensione della guida lineare significa seguire alcuni semplici passaggi. Innanzitutto, pensa a cosa deve fare il sistema. Ciò include quanto peso trasporterà, quanto dovrà essere preciso, quanto velocemente dovrebbe muoversi, quanto lontano viaggerà e dove funzionerà. Successivamente, guarda in quante direzioni o assi si muoverà il sistema e quanta distanza deve percorrere in ogni direzione. Quindi, controlla quanto peso può sostenere il binario, quanto è rigido e quanto bene gestisce la torsione o il ribaltamento. Successivamente, scegli il tipo di binario e come lo fisserai prima di completare il progetto. Assicurati che la guida abbia una buona lubrificazione, guarnizioni e coperture per mantenerla funzionante. Scegli una parte dell'azionamento adatta a ciò che il sistema deve fare. Infine, utilizza gli strumenti del produttore per ricontrollare le dimensioni e la durata della guida.

Se il progetto è complicato, gli ingegneri dovrebbero chiedere aiuto all’azienda o a un esperto. Queste persone possono aiutare ad adattare il sistema alla rotaia giusta, dare consigli ed eliminare errori che potrebbero costare molto.

Domande frequenti

Cos'è un sistema di movimento lineare?

Un sistema di movimento lineare sposta gli oggetti in linea retta. Gli ingegneri utilizzano questi sistemi in macchine come robot e strumenti CNC. I pattini e le guide lineari guidano il movimento. Il sistema aiuta le parti a muoversi in modo fluido e preciso.

Come fanno gli ingegneri a scegliere i pattini lineari giusti per il movimento lineare?

Gli ingegneri esaminano il carico, la velocità e l'ambiente. Controllano quanto peso devono sopportare i pattini lineari. Considerano anche il tipo di movimento lineare necessario. Il blocco destro mantiene il movimento fluido e sicuro.

Perché la dimensione del blocco di scorrimento lineare è importante nel movimento lineare?

La dimensione influisce sul peso che il blocco può sostenere. I blocchi più grandi supportano carichi più pesanti e mantengono il movimento stabile. I piccoli blocchi funzionano per carichi leggeri e movimenti precisi. La giusta dimensione aiuta il sistema a durare più a lungo.

Qual è la differenza tra un pattino con cuscinetto a sfere lineare e un pattino con cuscinetto lineare?

Un blocco di scorrimento con cuscinetto a sfere lineare utilizza sfere per ridurre l'attrito durante il movimento. Ciò rende il movimento più fluido. Un blocco di scorrimento con cuscinetto lineare può utilizzare rulli o boccole. Ogni tipo cambia la sensazione del movimento e la quantità di peso che può sostenere.

I sistemi di movimento lineare possono funzionare in luoghi sporchi o bagnati?

Sì, gli ingegneri scelgono pattini lineari con guarnizioni e rivestimenti speciali. Queste caratteristiche proteggono il blocco durante il movimento. I blocchi in acciaio inossidabile resistono alla ruggine. Le coperture tengono lontano lo sporco. La scelta giusta mantiene affidabile il movimento lineare in ambienti difficili.
