Linearführungen: Wie sie funktionieren und warum sie wichtig sind

Linearführungsschienensysteme sind hochpräzise mechanische Baugruppen, die eine reibungslose, präzise und reibungsarme lineare Bewegung in verschiedenen industriellen Automatisierungsanwendungen ermöglichen. Durch die Unterstützung, Führung und Positionierung schwerer Lasten mit außergewöhnlicher Wiederholgenauigkeit gewährleistet eine Premium-Linearführungsschiene strukturelle Steifigkeit und hohe Betriebseffizienz in modernen CNC-Maschinen, Fertigungsprozessen und Robotersystemen weltweit.

Auf einen Blick

• Was ist eine Linearführung?

• Aufschlüsselung der wichtigsten Komponenten

• Wie funktionieren Linearführungen?

• Arten von Linearführungen

• Wichtige Spezifikationen erklärt

• Anwendungen aus der Praxis

• So wählen Sie die richtige Linearführung aus

• Installation und Wartung

Was ist eine Linearführung?

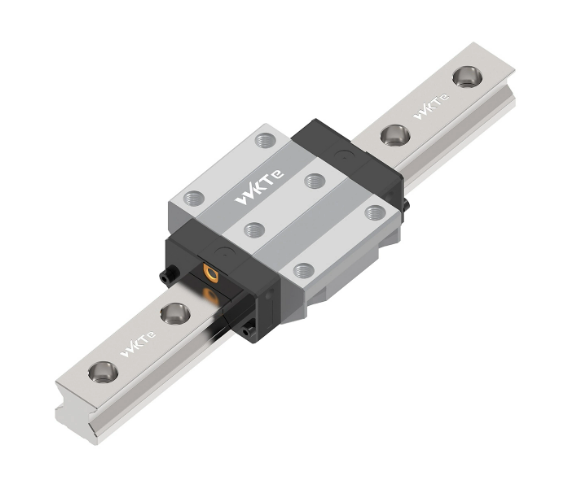

Eine lineare Führungsschiene ist ein präzisionsgefertigtes lineares Bewegungsverfolgungssystem, das aus einer Profilschiene und einem passenden Lagerblock besteht und einen reibungslosen mechanischen Durchgang entlang einer einzelnen Achse ermöglicht. Die Linearführungsschiene wurde entwickelt, um den Reibungswiderstand zu minimieren und gleichzeitig schwere Nutzlasten zu tragen. Sie bietet hohe Steifigkeit, außergewöhnliche Wiederholgenauigkeit und geometrische Genauigkeit in verschiedenen Fertigungsumgebungen.

Der grundlegende Zweck einer linearen Führungsschiene besteht darin, Gleitreibung in eine präzise rollende lineare Bewegung umzuwandeln. Bei herkömmlichen Gleitlagern erzeugt der Gleitkontakt erhebliche Hitze, Haftreibung und schnellen Verschleiß, was mit der Zeit die Genauigkeit beeinträchtigt. Durch die Integration präzise konstruierter Wälzelemente in ein lineares Führungsschienengerüst können Industriemaschinen hohe Geschwindigkeiten und kontinuierliche Betriebslebenszyklen erreichen, ohne die Positionskontrolle zu beeinträchtigen.

Die moderne Industrieautomation verlässt sich bei der Verwaltung mehrachsiger Konfigurationen stark auf die lineare Führungsschiene. Unabhängig davon, ob sie in einem kartesischen Roboter, einem fortschrittlichen automatisierten Lagersystem oder Hochgeschwindigkeitsverpackungslinien eingesetzt werden, bestimmt die strukturelle Leistung der linearen Führungsschiene den Gesamtdurchsatz und die Qualität der Ausgabe. Die Konstruktion verteilt die aufgebrachten Strukturkräfte von Natur aus gleichmäßig über das tragende Maschinenbett.

Darüber hinaus ist eine Prämie integriert Mit der linearen Führungsschienenlösung können Fabrikingenieure den Stromverbrauch optimieren. Da der Rollreibungskoeffizient innerhalb einer linearen Führungsschiene außergewöhnlich niedrig ist, sind kleinere Antriebsmotoren und Aktuatoren erforderlich, um große Nutzlasten zu beschleunigen und abzubremsen. Dieser Vorteil senkt direkt die anfänglichen Investitionsausgaben und verbessert die langfristige Energieeffizienz automatisierter industrieller Produktionsanlagen.

Strukturelle Vorteile von Linearbewegungsschienen

1. Hohe Positionswiederholgenauigkeit: Die geometrische Konsistenz der linearen Führungsschiene gewährleistet eine mikrometrische Positionierungsgenauigkeit über Millionen kontinuierlicher Verfahrzyklen.

2. Hervorragende Belastbarkeit: Das Strukturprofil verteilt nach unten, oben und seitlich gerichtete Momente gleichmäßig über die präzisionsgefertigten Stahllaufbahnen.

3. Längere Komponentenlebensdauer: Fortschrittliche Metallurgie und gleichmäßiger Rollkontakt minimieren strukturellen Abbau und Ermüdungsverschleiß an der Linearführungsschiene.

Aufschlüsselung der wichtigsten Komponenten

Die umfassende Montage einer Hochleistungs-Linearführungsschiene beruht auf der nahtlosen Integration mehrerer präzisionsgefertigter Komponenten, darunter der Profilschiene, des Rollelement-Schlittenblocks, interner Umlaufkappen und hocheffizienter Abstreiferdichtungen. Jedes Teil des linearen Führungsschienensystems ist sorgfältig optimiert, um multidirektionale Belastungen zu bewältigen und gleichzeitig die internen Komponenten frei von industriellen Verunreinigungen zu halten.

Im Zentrum dieses mechanischen Systems steht die Profillinearführungsschiene selbst. Die aus hochfestem Kohlenstoffstahl oder korrosionsbeständigen Legierungen gefertigte Linearführungsschiene verfügt über geschliffene Laufrillen, die der Krümmung der Wälzkörper entsprechen. Diese Rillen sind induktionsgehärtet, um sicherzustellen, dass die lineare Führungsschiene ihre Oberflächenintegrität auch unter extremen Hertzschen Kontaktdrücken über längere Zeiträume beibehält. Eine lineare Führungsschiene sorgt für die entscheidende strukturelle Führung des gesamten Automatisierungslayouts.

Der Lagerblock ist der bewegliche Schlitten, der sich entlang der linearen Führungsschiene bewegt. In diesem Block sind mehrere Reihen von Präzisionskugeln oder -rollen in unterschiedlichen Kreisläufen angeordnet. Während sich der Block entlang der linearen Führungsschiene bewegt, rollen diese Elemente entlang der belasteten Zone und werden dann durch Kunststoff-Endkappen in einen unbelasteten Rückweg geführt, wodurch eine kontinuierliche Schleife innerhalb der Blockstruktur der linearen Führungsschiene entsteht.

Um diesen internen Mechanismus zu schützen, muss eine hochwertige Linearführungsschiene über eine umfassende Dichtungsarchitektur verfügen. Endabstreifer, Seitendichtungen und Innendichtungen verhindern, dass Metallspäne, Staub und Feuchtigkeit in die Kugelbahnen eindringen. Gleichzeitig halten diese Dichtungen die lebenswichtige Fett- oder Ölschmierung im Linearführungsschienenblock aufrecht, die über integrierte Schmiernippel zugeführt wird, um Metall-auf-Metall-Verschleiß zu verhindern.

Technische Matrix von Blockelementen

Wie funktionieren Linearführungen?

Eine Präzisions-Linearführungsschiene nutzt die Mechanik der Rollreibung durch die kontinuierliche Rezirkulation von Kugeln oder Rollen, die zwischen einer gehärteten Profilschiene und einem mobilen Schlittenblock eingeschlossen sind. Diese Konfiguration ermöglicht es einer linearen Führungsschiene, starke Gleitreibung in eine sanfte Rollbewegung umzuwandeln und so eine flüssige Bewegung zu ermöglichen und gleichzeitig eine extreme Richtungssteifigkeit entlang der vorgesehenen Achse beizubehalten.

Die genaue Physik einer linearen Führungsschiene basiert auf der geometrischen Übereinstimmung zwischen den Wälzkörpern und den Laufbahnrillen. Die meisten linearen Führungsschienenkonstruktionen verwenden entweder ein Kreisbogenprofil oder ein gotisches Bogenprofil. Bei Belastung des Linearführungsschienenblocks werden die Kräfte in einem bestimmten Kontaktwinkel über die Wälzkörper direkt auf die Linearführungsschienenbasis übertragen und so seitliche und vertikale Strukturverschiebungen neutralisiert.

Bei der Bewegung des Schlittens erfahren die Kugeln oder Rollen im Wirkbereich der Linearführungsschiene eine Belastung. Beim Erreichen des Blockendes werden sie durch eine plastische Umlenkkurve angehoben und durch ein paralleles Rückführrohr im Inneren des Blockkörpers der Linearführungsschiene geleitet. Dieser kontinuierliche Kreislauf stellt sicher, dass der Trägermechanismus völlig gleichmäßig bleibt, egal wie weit der Schlitten entlang der linearen Führungsschiene fährt.

Die Vorspannung ist ein weiteres wichtiges Funktionsprinzip, das in der hochwertigen Linearführungsschienentechnologie verankert ist. Durch den bewussten Einbau leicht überdimensionierter Wälzkörper in den Linearführungsschienenblock eliminieren die Ingenieure das interne Spiel. Diese gezielte Mikrokompression erhöht die anfängliche Steifigkeit des Aufbaus der Linearführungsschiene und ermöglicht so, dass dieser externen Vibrationen und Stoßbelastungen ohne Durchbiegung standhält.

Grundlegende Betriebsprinzipien

1. Lastverteilung: Die Anordnung der Kugelbahnen stellt sicher, dass nach unten gerichtete, nach oben gerichtete und seitliche Lasten von der linearen Führungsschiene mit gleicher struktureller Steifigkeit aufgenommen werden.

2. Geringe Anlaufreibungskraft: Der Rollkontakt minimiert Stick-Slip-Effekte und ermöglicht eine reibungslose Anlaufübersetzung, selbst wenn die lineare Führungsschiene maximale Tragfähigkeit unterstützt.

3. Mikrokontaktmechanik: Elliptische Kontaktflächen in kugelförmigen Linearführungsschienenanordnungen sorgen für ein hervorragendes Gleichgewicht zwischen geringem Betriebswiderstand und hoher Belastungssteifigkeit.

Arten von Linearführungen

Varianten industrieller Linearführungsschienen werden anhand ihrer Rollgeometrie, Profilabmessungen und Kontaktstrukturdesigns klassifiziert. Dazu gehören Kugelführungsschienen, Hochleistungsrollenführungen, Miniaturschienen und spezielle Baugruppen wie die KR-Rollenlinearführungsschiene. Die Auswahl der idealen Linearführungsschienengeometrie hängt von den spezifischen Geschwindigkeits-, Gewichtsprofil- und Genauigkeitsanforderungen des Zielfertigungssystems ab.

Kugellinearführungssysteme sind die beliebteste Wahl für die allgemeine Automatisierung. Sie bieten außergewöhnlich niedrige Reibungskoeffizienten und eignen sich daher perfekt für den Hochgeschwindigkeits- und geräuscharmen Betrieb mit einer linearen Führungsschiene. Für extrem schwere Maschinenanwendungen wird jedoch eine lineare Führungsschiene vom Rollentyp bevorzugt, da der Linienkontakt von Zylinderrollen im Vergleich zum Punktkontakt von Kugeln eine deutlich größere lasttragende Oberfläche bietet.

Für hochspezialisiertes lineares Tracking ist die Die KR-Rollenlinearführungsschiene bietet deutliche kinematische Vorteile. Dieses besondere Design integriert Nockenstößel- oder Laufrollenmechanismen in eine zusammenhängende Struktur und bietet eine hervorragende Haltbarkeit in Umgebungen, die einer starken Partikelverschmutzung ausgesetzt sind. Die KR-Rollenlinearführungsschiene zeichnet sich durch hohe Geschwindigkeitsfähigkeiten und einfache Ausrichtung auf unebenen Industrieoberflächen aus.

Miniatur-Linearführungsschienenmodelle sind für die Elektronikfertigung und medizinische Laborgeräte geeignet. Diese kompakten linearen Führungsschienensysteme bestehen aus Edelstahl, um Rost zu verhindern, passen in begrenzte Räume und bieten eine Verfahrgenauigkeit im Submikrometerbereich. Unabhängig von der Größe bleibt die Anpassung des Profiltyps an die Betriebsparameter für die langfristige Systemstabilität von entscheidender Bedeutung.

Vergleichsanleitung für Linearführungsschienentypen

Wichtige Spezifikationen erklärt

Bewertung eines Eine lineare Führungsschiene erfordert ein umfassendes Verständnis ihrer technischen Parameter, einschließlich dynamischer Tragzahl, statischer Tragfähigkeit, statisch zulässigem Moment, Genauigkeitsstufen und vordefinierter Vorspannungsniveaus. Diese Kennzahlen definieren, wie sich eine lineare Führungsschiene unter Betriebsbelastung verhält, und haben direkten Einfluss auf die endgültige Lebensdauer, Verfahrgeschwindigkeit und Positionsgenauigkeit der automatisierten Maschine.

Unter der dynamischen Tragzahl versteht man die konstante Belastung, unter der eine Linearführungsschiene eine nominelle Laufleistung von einhundert Kilometern erreichen kann, ohne dass es zu Materialabplatzungen kommt. Umgekehrt gibt die statische Tragzahl die maximale Strukturkraft an, die eine lineare Führungsschiene im Stillstand aushalten kann, ohne dass es zu bleibenden Verformungen der Wälzkörper oder der geschliffenen Stahlschienenrillen kommt.

Die Genauigkeitsklassen für eine lineare Führungsschiene sind in die Klassen „Commercial“, „High“, „Precision“, „Super Precision“ und „Ultra Precision“ standardisiert. Diese Güteklassen definieren die Laufparallelität zwischen den Blockmontageflächen und den Referenzkanten der Linearführungsschiene. Hochpräzise Sorten stellen sicher, dass eine lineare Führungsschiene enge räumliche Toleranzen einhält und Höhen- oder Breitenschwankungen bei langen Verfahrwegen verhindert.

Die Vorspannungsstufen werden im Allgemeinen in Spiel, normal, leicht und mittelschwer eingeteilt. Eine lineare Führungsschiene mit leichter Vorspannung ist ideal für eine reibungslose Führung in leichten Fördermechanismen, wohingegen Optionen mit mittlerer oder starker Vorspannung für Fräsmaschinen obligatorisch sind, bei denen Schnittkräfte andernfalls zu einer strukturellen Durchbiegung des linearen Führungsschienenblocks führen würden.

Standardisierungsmatrix technischer Spezifikationen

Anwendungen aus der Praxis

Der Einsatz eines Hochleistungs-Linearführungsschienen kommen in zahlreichen Industriebereichen zum Einsatz und erweisen sich als unverzichtbar für CNC-Fräsmaschinen, Halbleiterhandhabungssysteme, Automobilmontagelinien, Roboterarme und komplexe medizinische Bildgebungssysteme. Da eine lineare Führungsschiene ein hohes Lastmanagement und Mikropositionierungsfähigkeiten bietet, bildet sie das Rückgrat der modernen strukturellen Präzisionstechnik.

In CNC-Bearbeitungszentren muss die Linearführungsschiene enormen Schnittkräften und extremen Achsbeschleunigungen standhalten. Die kontinuierliche Kraft eines Fräswerkzeugs erfordert eine starre lineare Führungsschienenanordnung, um Rattermarken am Werkstück zu vermeiden. Durch die Verwendung paralleler linearer Führungsschienenanordnungen auf der X-, Y- und Z-Achse hält die Maschine Werkzeugwege im Mikrometerbereich auch bei hoher Belastung aufrecht.

In der Halbleiterfertigung werden nichtmagnetische, korrosionsbeständige lineare Führungsschienensysteme in Reinraumumgebungen eingesetzt. Diese speziellen linearen Führungsschienen werden mit speziellen Schmiermitteln mit geringer Ausgasung betrieben, um eine Kontamination der Siliziumwafer zu verhindern. Die hochpräzise lineare Führungsschiene sorgt dafür, dass Roboter-Pick-and-Place-Köpfe Mikrochips mit absoluter räumlicher Perfektion positionieren.

Darüber hinaus ermöglichen großformatige Linearführungsschienen in Logistik- und automatisierten Lagersystemen den schnellen Transport schwerer Güter. Palettierroboter und Lager-Shuttles verwenden eine robuste lineare Führungsschienenkonfiguration, um schwere Materialien schnell zwischen Lagerbuchten zu bewegen, wodurch die Effizienz der Werksverteilung verbessert und Ausfallzeiten aufgrund von Verfolgungsfehlern minimiert werden.

Aufschlüsselung der industriellen Nutzung

1. Montagevorrichtungen für die Luft- und Raumfahrt: Große lineare Führungsschienennetzwerke führen automatische Bohrköpfe über gekrümmte Flugzeugflügelhäute ohne Winkelfehler.

2. Medizinische CT-Scanner: Extrem leise lineare Führungsschienenkonstruktionen gleiten schwere Scanportale reibungslos um Patienten herum und sorgen so für klare Bilder.

3. Automatisierte Laserschneider: Lineare Führungsschienenmodule mit hoher Beschleunigung bewegen den optischen Laserkopf schnell und vibrationsfrei über Blechlayouts.

So wählen Sie die richtige Linearführung aus

Die Auswahl der perfekten Linearführungsschiene erfordert eine strenge technische Bewertung der maximal erwarteten Nutzlast, der Fahrgeschwindigkeit, der Beschleunigungsraten und der Umgebungstemperatur sowie ein genaues Verständnis davon, wie viel Gewicht eine Linearschiene sowohl unter statischen als auch dynamischen Betriebsbedingungen tragen kann. Eine Fehleinschätzung dieser physikalischen Faktoren kann zu schnellem mechanischem Versagen, Positionierungsungenauigkeiten oder übermäßigem strukturellem Verschleiß der Linearführungsschienenbaugruppe führen.

Der erste Schritt im Auswahlprozess besteht darin, die wirkenden Kräfte auf jeden einzelnen Linearführungsblock zu berechnen. Dabei ist nicht nur das statische Gewicht der Nutzlast zu beurteilen, sondern auch die dynamischen Trägheitskräfte, die bei schnellen Beschleunigungsphasen entstehen. Wenn Ingenieure wissen, wie viel Gewicht eine Linearschiene tragen kann, können sie entscheiden, ob eine kompakte Kugelführung ausreicht oder ob eine größere Rollen-Linearführungsschiene erforderlich ist.

Die Umgebungsbedingungen spielen bei der Auswahl Ihrer Linearführungsschiene eine ebenso wichtige Rolle. Wenn das System in einer Umgebung mit hoher Luftfeuchtigkeit betrieben wird oder chemischen Waschungen ausgesetzt ist, ist eine lineare Führungsschiene aus Edelstahl oder mit Oberflächenbeschichtung zwingend erforderlich. Chrombeschichtungen oder Fluorpolymerbeschichtungen können die lineare Führungsschiene aus Stahl vor Rost schützen und so ihre Lebensdauer unter rauen Betriebsbedingungen verlängern.

Abschließend müssen die Hublänge und der verfügbare Einbauraum anhand der Standardkatalogabmessungen überprüft werden. Für Langhubanwendungen müssen mehrere lineare Führungsschienenabschnitte stumpf mit werkseitig präzisionsgeschliffenen Enden verbunden werden. Um sicherzustellen, dass die linearen Führungsschienenblöcke reibungslos über diese strukturellen Verbindungen laufen können, ist eine sorgfältige Ausrichtung während der Maschinenmontagephase erforderlich.

Schritt-für-Schritt-Workflow für die technische Auswahl

1. Definieren Sie Betriebsmetriken: Dokumentieren Sie das Gesamtnutzlastgewicht, die maximale Hubstrecke, die Zielgeschwindigkeit und das erforderliche Beschleunigungsprofil.

2. Momentkräfte berechnen: Bewerten Sie die Nick-, Roll- und Giermomente, die während der dynamischen Bewegung auf den Linearführungsschienenschlitten wirken.

3. Überprüfen Sie die Gewichtsunterstützung: Sehen Sie sich technische Dokumente an, um zu bestätigen, wie viel Gewicht eine lineare Schiene basierend auf der ausgewählten Größe tragen kann.

4. Wählen Sie Dichtungen und Schmierung: Passen Sie die Endabstreiferkonfiguration und den Fetttyp an den Reinraum oder die Fabrikumgebung mit hohem Schmutzanteil an.

Installation und Wartung

Die langfristige Zuverlässigkeit und Leistung einer Präzisionslinearführungsschiene hängt von präzisen Installationspraktiken und der strikten Einhaltung einer geplanten Schmierwartungsroutine ab. Auch bei einer Linearführungsschiene der Spitzenklasse kann es zu vorzeitigem Verschleiß, Blockieren oder Genauigkeitsverlust kommen, wenn sie auf einer unebenen Oberfläche montiert wird oder nicht über ausreichend Schmierfett verfügt.

Während der Installationsphase muss die Master-Linearführungsschiene fest gegen die bearbeitete Referenzschulter des Bettes gedrückt werden, bevor die Befestigungsschrauben festgezogen werden. Zum Anziehen der Schrauben in einem progressiven Zickzackmuster muss ein kalibrierter Drehmomentschlüssel verwendet werden. Dadurch werden Eigenspannungen oder wellenförmige Verformungen entlang der Linearführungsschiene vermieden und eine gleichmäßige Bewegung gewährleistet.

Sobald die Master-Linearführungsschiene befestigt ist, muss die Hilfsschiene perfekt parallel dazu ausgerichtet werden. Dies kann mithilfe von Messuhren oder durch sanftes Bewegen der Schlittenbrücke zwischen den beiden Schienen erreicht werden, um die sekundäre lineare Führungsschiene vor dem endgültigen Aufbringen des Drehmoments selbst auszurichten. Etwaige Parallelitätsfehler führen zu erhöhter Reibung und beschleunigen den Verschleiß der inneren Wälzkörper.

Im Mittelpunkt der Wartung stehen einheitliche Schmierintervalle. Je nach Einsatz sollte alle hundert Kilometer Fahrt oder alle sechs Monate Fett über den Schmiernippel in den Linearführungsblock eingespritzt werden. Für Hochgeschwindigkeitsanwendungen können automatisierte Ölnebelsysteme direkt an die linearen Führungsschienenblöcke angeschlossen werden, um eine kontinuierliche Schmierfilmerhaltung zu gewährleisten.

Checkliste für vorbeugende Wartung

1. Regelmäßige Sichtprüfung: Überprüfen Sie wöchentlich die gesamte Länge der Linearführungsschiene auf Metallreste, Riefen oder Anzeichen von Trockenreibung.

2. Überprüfung des Schraubendrehmoments: Überprüfen Sie regelmäßig erneut das Drehmoment der Befestigungsschrauben sowohl an der Linearführungsschiene als auch am Lagerblock, um ein Lösen zu verhindern.

3. Entfernen von Verunreinigungen: Entfernen Sie altes, verunreinigtes Fett von den Linearführungsschienen, bevor Sie eine neue Schicht Industrieschmiermittel auftragen.

Zusammenfassung

Zusammenfassend ist die Auswahl, Installation und Wartung der richtigen Linearführungsschiene eine Grundvoraussetzung für die Optimierung moderner automatisierter Maschinen. Vom Verständnis der grundlegenden mechanischen Prinzipien bis hin zur Implementierung spezieller Lösungen wie der KR-Rollenlinearführungsschiene müssen Ingenieure den strukturellen Parametern und Umgebungsfaktoren große Aufmerksamkeit schenken. Durch die Sicherstellung der richtigen Ausrichtung und das Wissen, wie viel Gewicht eine Linearschiene tragen kann, können Industrieanlagen eine außergewöhnliche Positionierungspräzision, eine reibungsarme Linearbewegung und einen verlängerten Betriebslebenszyklus ihrer automatisierten Systeme erreichen.
