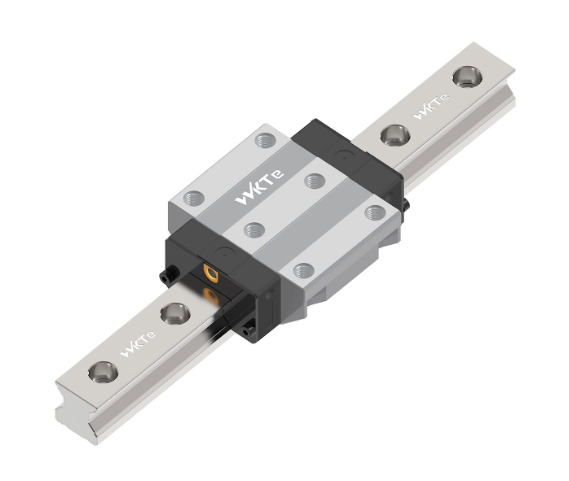

الأدلة الخطية: كيف تعمل وسبب أهميتها

أنظمة السكك الحديدية التوجيهية الخطية عبارة عن مجموعات ميكانيكية عالية الدقة مصممة لتمكين الحركة الخطية السلسة والدقيقة ومنخفضة الاحتكاك عبر تطبيقات الأتمتة الصناعية المختلفة. من خلال دعم الأحمال الثقيلة وتوجيهها وتحديد موضعها مع إمكانية تكرار استثنائية، تضمن سكة التوجيه الخطية المتميزة الصلابة الهيكلية والكفاءة التشغيلية عالية السرعة في آلات CNC الحديثة وعمليات التصنيع والأنظمة الآلية في جميع أنحاء العالم.

في لمحة

• ما هو الدليل الخطي؟

• انهيار المكونات الرئيسية

• كيف تعمل الأدلة الخطية؟

• أنواع الأدلة الخطية

• وأوضح المواصفات الرئيسية

• تطبيقات العالم الحقيقي

• كيفية اختيار الدليل الخطي الصحيح

• التركيب والصيانة

ما هو الدليل الخطي؟

سكة التوجيه الخطية عبارة عن نظام تتبع حركة خطية مصمم بدقة ويتكون من سكة جانبية وكتلة تحمل مطابقة تتيح النقل الميكانيكي السلس على طول محور واحد. تم تصميم سكة التوجيه الخطية لتقليل مقاومة الاحتكاك مع دعم الحمولات الاتجاهية الثقيلة، مما يوفر صلابة عالية وقابلية تكرار استثنائية ودقة هندسية عبر بيئات التصنيع المتنوعة.

الغرض الأساسي من سكة التوجيه الخطية هو تحويل الاحتكاك المنزلق إلى حركة خطية متدحرجة دقيقة. في المحامل العادية التقليدية، يولد الاتصال المنزلق حرارة كبيرة واحتكاكًا وتآكلًا سريعًا، مما يؤثر على الدقة بمرور الوقت. من خلال دمج عناصر دوارة مصممة بدقة داخل إطار سكة توجيه خطية، يمكن للآلات الصناعية تحقيق سرعات عالية ودورات حياة تشغيلية مستمرة دون التضحية بالتحكم في الموضع.

تعتمد الأتمتة الصناعية الحديثة بشكل كبير على سكة التوجيه الخطية لإدارة التكوينات متعددة المحاور. سواء تم تطبيقه في روبوت ديكارتي، أو نظام تخزين آلي متقدم، أو خطوط تعبئة عالية السرعة، فإن الأداء الهيكلي لسكة التوجيه الخطية يحدد الإنتاجية الإجمالية وجودة المخرجات. يوزع التصميم بطبيعته القوى الهيكلية المطبقة بالتساوي عبر قاعدة الماكينة الداعمة.

وعلاوة على ذلك، دمج قسط يتيح حل السكك الحديدية التوجيهية الخطية لمهندسي المصانع تحسين استهلاك الطاقة. نظرًا لأن معامل الاحتكاك المتداول داخل سكة التوجيه الخطية منخفض بشكل استثنائي، يلزم وجود محركات ومحركات تشغيل أصغر لتسريع وإبطاء الحمولات الضخمة. تعمل هذه الميزة على خفض النفقات الرأسمالية الأولية بشكل مباشر وتحسين كفاءة الطاقة على المدى الطويل عبر منشآت الإنتاج الصناعي الآلية.

الفوائد الهيكلية لمسارات الحركة الخطية

1. إمكانية تكرار الموضع العالي: يضمن الاتساق الهندسي لسكة التوجيه الخطية دقة تحديد المواقع الميكرومترية عبر ملايين دورات السفر المستمرة.

2. قدرة تحميل رائعة: يوزع الشكل الهيكلي اللحظات للأسفل وللأعلى وللجانب بالتساوي عبر المجاري المائية الفولاذية المصنعة بدقة.

3. عمر ممتد للمكونات: تعمل المعادن المتقدمة والاتصال المتدحرج الموحد على تقليل التدهور الهيكلي وتآكل التعب على سكة التوجيه الخطية.

انهيار المكونات الرئيسية

يعتمد التجميع الشامل لسكة التوجيه الخطية عالية الأداء على التكامل السلس للعديد من المكونات المصنعة بدقة بما في ذلك السكة المقطوعة، وكتلة نقل العناصر المتداول، وأغطية إعادة التدوير الداخلية، وأختام المساحات عالية الكفاءة. تم تحسين كل جزء داخل نظام سكة التوجيه الخطي بدقة للتعامل مع الأحمال متعددة الاتجاهات مع الحفاظ على المكونات الداخلية خالية من الملوثات الصناعية.

يوجد في وسط هذا النظام الميكانيكي سكة التوجيه الخطية نفسها. تم تصنيع سكة ​​التوجيه الخطية من الفولاذ الكربوني عالي القوة أو السبائك المقاومة للتآكل، وتتميز بأخاديد المجاري الأرضية التي تتوافق مع انحناء العناصر المتداول. يتم تقوية هذه الأخاديد بالحث للتأكد من أن سكة التوجيه الخطية تحافظ على سلامة سطحها تحت ضغوط التلامس الهيرتزية الشديدة على مدى فترات طويلة. توفر سكة التوجيه الخطية تتبعًا هيكليًا حيويًا لتخطيط الأتمتة بالكامل.

كتلة المحمل هي العربة المتنقلة التي تعبر على طول مسار السكك الحديدية الخطية. داخل هذه الكتلة، يتم ترتيب صفوف متعددة من الكرات أو البكرات الدقيقة في دوائر متميزة. عندما تتحرك الكتلة إلى أسفل سكة التوجيه الخطية، تتدحرج هذه العناصر على طول المنطقة المحملة ثم يتم توجيهها من خلال أغطية طرفية بلاستيكية إلى مسار إرجاع غير محمل، مما يؤدي إلى إنشاء حلقة مستمرة داخل هيكل كتلة سكة التوجيه الخطية.

ولحماية هذه الآلية الداخلية، يجب أن تتميز سكة التوجيه الخطية عالية الجودة ببنية إغلاق شاملة. تمنع المساحات النهائية والأختام الجانبية والأختام الداخلية الرقائق المعدنية والغبار والرطوبة من التسلل إلى مسارات الكرة. في الوقت نفسه، تحتفظ هذه الأختام بالشحوم الحيوية أو زيت التشحيم داخل كتلة سكة التوجيه الخطية، والتي يتم توصيلها عبر حلمات التشحيم المدمجة لمنع تآكل المعدن على المعدن.

المصفوفة الفنية لعناصر الكتلة

كيف تعمل الأدلة الخطية؟

تعمل سكة التوجيه الخطية الدقيقة من خلال استغلال آليات الاحتكاك المتداول من خلال إعادة التدوير المستمر للكرات أو البكرات المحاصرة بين مسار السكك الحديدية المتصلب وكتلة النقل المتنقلة. يسمح هذا التكوين لسكة التوجيه الخطية بتحويل الاحتكاك المنزلق الثقيل إلى حركة تدحرج سلسة، مما يوفر حركة سلسة مع الحفاظ على صلابة الاتجاه القصوى على طول المحور المحدد.

تركز الفيزياء الدقيقة لسكة التوجيه الخطية على المطابقة الهندسية بين العناصر المتدحرجة وأخاديد المجاري المائية. تستخدم معظم تصميمات سكك التوجيه الخطية إما شكل قوس دائري أو شكل قوس قوطي. عندما يتم تطبيق الحمل على كتلة السكك الحديدية التوجيهية الخطية، يتم نقل القوى بزاوية اتصال محددة من خلال العناصر المتداول مباشرة إلى قاعدة السكك الحديدية التوجيهية الخطية، مما يؤدي إلى تحييد التحول الهيكلي الجانبي والرأسي.

أثناء تحرك العربة، تتعرض الكرات أو البكرات للحمل في المنطقة النشطة لسكة التوجيه الخطية. عند الوصول إلى نهاية الكتلة، يتم رفعها بواسطة منحنى إعادة توجيه بلاستيكي وتوجيهها عبر أنبوب إرجاع متوازي داخل جسم الكتلة لسكة التوجيه الخطية. تضمن هذه الدائرة المستمرة أنه بغض النظر عن مدى انتقال العربة على طول سكة التوجيه الخطية، تظل آلية الدعم موحدة تمامًا.

يعد التحميل المسبق مبدأ تشغيليًا مهمًا آخر مضمنًا في تقنية السكك الحديدية التوجيهية الخطية عالية المستوى. من خلال التثبيت المتعمد لعناصر دوارة كبيرة الحجم قليلاً في كتلة سكة التوجيه الخطية، يلغي المهندسون الخلوص الداخلي. يزيد هذا الضغط الجزئي المتعمد من الصلابة الأولية لإعداد سكة التوجيه الخطية، مما يسمح لها بمقاومة الاهتزازات الخارجية وأحمال الصدمات دون انحراف.

المبادئ التشغيلية الأساسية

1. توزيع الأحمال: يضمن تخطيط المسارات الكروية التعامل مع الأحمال السفلية والأعلى والجانبية بصلابة هيكلية متساوية بواسطة سكة التوجيه الخطية.

2. قوة احتكاك منخفضة عند البدء: يقلل الاتصال المتدحرج من تأثيرات الانزلاق، مما يسمح بترجمة سلسة لبدء التشغيل حتى عندما تدعم سكة التوجيه الخطية أقصى سعة تحميل.

3. ميكانيكا الاتصال الجزئي: توفر مناطق الاتصال الإهليلجية في إعدادات سكة التوجيه الخطية من النوع الكروي توازنًا ممتازًا بين المقاومة التشغيلية المنخفضة وصلابة التحميل العالية.

أنواع الأدلة الخطية

يتم تصنيف اختلافات سكك التوجيه الخطية الصناعية بناءً على هندستها المتدحرجة، وأبعادها الجانبية، وتصميماتها الهيكلية الملامسة، والتي تشمل سكك التوجيه الكروية، وأدلة الأسطوانة للخدمة الشاقة، والمسارات المصغرة، والتجمعات المتخصصة مثل سكك التوجيه الخطية ذات الأسطوانة KR. يعتمد اختيار الشكل الهندسي المثالي لسكة التوجيه الخطية على السرعة المحددة وملف الوزن ومتطلبات الدقة لنظام التصنيع المستهدف.

تعد أنظمة السكك الحديدية التوجيهية الخطية من النوع الكروي هي الخيار الأكثر شيوعًا للأتمتة العامة. إنها توفر معاملات احتكاك منخفضة بشكل استثنائي، مما يجعلها مثالية للعمليات عالية السرعة ومنخفضة الضوضاء باستخدام حاجز التوجيه الخطي. ومع ذلك، بالنسبة لتطبيقات الآلات الثقيلة للغاية، يُفضل استخدام سكة توجيه خطية من النوع الأسطواني لأن الاتصال الخطي للبكرات الأسطوانية يوفر مساحة سطح حاملة أعلى بكثير مقارنة بنقطة الاتصال للكرات.

بالنسبة للتتبع الخطي المتخصص للغاية، فإن توفر سكة التوجيه الخطية لأسطوانة KR مزايا حركية متميزة. يدمج هذا التصميم الخاص آليات تابع الكامة أو بكرات الجنزير في هيكل متماسك، مما يوفر متانة ممتازة في البيئات المعرضة للتلوث بالجسيمات الثقيلة. تتميز سكة التوجيه الخطية للأسطوانة KR بقدراتها العالية السرعة وسهولة المحاذاة على الأسطح الصناعية غير المستوية.

تلبي نماذج السكك الحديدية التوجيهية الخطية المصغرة احتياجات تصنيع الإلكترونيات وأدوات المختبرات الطبية. تم إنشاء أنظمة السكك الحديدية التوجيهية الخطية المدمجة هذه من الفولاذ المقاوم للصدأ لمنع الصدأ ويمكن أن تتناسب مع المساحات المقيدة مع توفير دقة سفر دون الميكرون. بغض النظر عن الحجم، تظل مطابقة نوع ملف التعريف مع معلمات التشغيل أمرًا ضروريًا لاستقرار النظام على المدى الطويل.

الدليل المقارن لأنواع السكك الحديدية الدليل الخطي

وأوضح المواصفات الرئيسية

تقييم أ تتطلب سكة التوجيه الخطية فهمًا كاملاً لمعلماتها الفنية، والتي تشمل تصنيف الحمل الديناميكي، وسعة التحميل الثابتة، والعزم الثابت المسموح به، ودرجات الدقة، ومستويات التحميل المسبق المحددة مسبقًا. تحدد هذه المقاييس كيفية تصرف سكة التوجيه الخطية تحت الضغط التشغيلي، مما يؤثر بشكل مباشر على العمر النهائي وسرعة السفر والدقة الموضعية للآلة الآلية.

يشير تصنيف الحمل الديناميكي إلى الحمل الثابت الذي بموجبه يمكن لسكة التوجيه الخطية أن تحقق عمر سفر اسميًا يبلغ مائة كيلومتر دون تقشر المواد. على العكس من ذلك، يشير تصنيف الحمل الثابت إلى الحد الأقصى للقوة الهيكلية التي يمكن أن تتحملها سكة التوجيه الخطية أثناء ثباتها دون التسبب في تشوه دائم للعناصر المتداول أو أخاديد المسار الفولاذية الأرضية.

يتم توحيد فئات الدقة الخاصة بسكة التوجيه الخطية إلى مستويات تجارية وعالية الدقة وفائقة الدقة وفائقة الدقة. تحدد هذه الدرجات التوازي الجاري بين أسطح تركيب الكتلة والحواف المرجعية لسكة التوجيه الخطية. تضمن الدرجات عالية الدقة أن تحافظ سكة التوجيه الخطية على تفاوتات مكانية ضيقة، مما يمنع تغيرات الارتفاع أو العرض أثناء مسافات السفر الطويلة.

يتم تصنيف مستويات التحميل المسبق عمومًا على أنها خلوص وعادي وخفيف ومتوسط ​​ثقيل. تعتبر سكة التوجيه الخطية الخفيفة ذات التحميل المسبق مثالية للتتبع السلس في آليات النقل خفيفة الوزن، في حين أن خيارات التحميل المسبق المتوسطة أو الثقيلة تكون إلزامية لآلات الطحن حيث قد تتسبب قوى القطع في الثني الهيكلي لكتلة سكة التوجيه الخطية.

مصفوفة توحيد المواصفات الفنية

تطبيقات العالم الحقيقي

نشر أ تمتد السكك الحديدية التوجيهية الخطية للخدمة الشاقة عبر العديد من القطاعات الصناعية، مما يثبت أهميتها الحيوية لآلات الطحن CNC، وأنظمة معالجة أشباه الموصلات، وخطوط تجميع السيارات، والأذرع الآلية، وأنظمة التصوير الطبي المعقدة. نظرًا لأن سكة التوجيه الخطية توفر إدارة عالية للأحمال وقدرات تحديد المواقع الدقيقة، فإنها تشكل العمود الفقري للهندسة الهيكلية الدقيقة الحديثة.

في مراكز التصنيع باستخدام الحاسب الآلي، يجب أن يتحمل حاجز التوجيه الخطي قوى القطع الهائلة وتسارعات المحور القصوى. تتطلب القوة المستمرة لأداة الطحن تخطيطًا صارمًا لسكة التوجيه الخطية لمنع علامات الثرثرة على قطعة العمل. باستخدام إعدادات قضبان التوجيه الخطية المتوازية على المحاور X وY وZ، تحافظ الماكينة على مسارات الأدوات على مستوى الميكرون تحت الأحمال الثقيلة.

يستخدم قطاع تصنيع أشباه الموصلات أنظمة سكك توجيه خطية غير مغناطيسية ومقاومة للتآكل داخل بيئات غرف الأبحاث. تعمل مسارات السكك الحديدية ذات التوجيه الخطي المتخصصة هذه باستخدام مواد تشحيم متخصصة منخفضة إطلاق الغازات لمنع تلوث رقائق السيليكون. تضمن سكة التوجيه الخطية عالية الدقة أن تقوم رؤوس الالتقاط والوضع الروبوتية بوضع الرقائق الدقيقة بإتقان مكاني مطلق.

بالإضافة إلى ذلك، في أنظمة التخزين اللوجستية والآلية، تعمل مجموعات السكك الحديدية التوجيهية الخطية واسعة النطاق على تسهيل النقل السريع للبضائع الثقيلة. تستخدم روبوتات التحميل وحافلات المستودعات تكوينًا قويًا لسكة التوجيه الخطية لنقل المواد الثقيلة بسرعة بين أماكن التخزين، مما يعزز كفاءة التوزيع في المصنع ويقلل وقت التوقف عن العمل الناتج عن أخطاء التتبع.

توزيع الاستخدام الصناعي

1. أدوات تجميع الفضاء الجوي: تقوم شبكات السكك الحديدية التوجيهية الخطية واسعة النطاق بتوجيه رؤوس الحفر الأوتوماتيكية فوق جلود أجنحة الطائرات المنحنية بدون أي خطأ زاوي.

2. ماسحات التصوير المقطعي المحوسب الطبية: تعمل تصميمات سكك التوجيه الخطية فائقة الهدوء على تمرير جسور المسح الثقيلة بسلاسة حول المرضى، مما يضمن وضوح الصورة.

3. قواطع الليزر الآلية: تعمل وحدات سكة التوجيه الخطية عالية السرعة على تحريك رأس الليزر البصري بسرعة عبر تخطيطات الصفائح المعدنية دون اهتزاز.

كيفية اختيار الدليل الخطي الصحيح

يتضمن اختيار سكة التوجيه الخطية المثالية تقييمًا هندسيًا صارمًا للحد الأقصى للحمولة المتوقعة، وسرعة السفر، ومعدلات التسارع، ودرجة الحرارة المحيطة، وفهم مقدار الوزن الذي يمكن أن تدعمه السكة الخطية في ظل ظروف التشغيل الثابتة والديناميكية. يمكن أن يؤدي سوء تقدير هذه العوامل الفيزيائية إلى عطل ميكانيكي سريع، أو عدم دقة تحديد المواقع، أو التآكل الهيكلي المفرط لمجموعة سكة التوجيه الخطية.

الخطوة الأولى في عملية الاختيار هي حساب القوى المؤثرة على كل كتلة سكة توجيه خطية فردية. وهذا يتطلب تقييم ليس فقط الوزن الساكن للحمولة ولكن أيضًا قوى القصور الذاتي الديناميكية المتولدة أثناء مراحل التسارع السريع. إن معرفة مقدار الوزن الذي يمكن أن يدعمه السكة الخطية يساعد المهندسين على تحديد ما إذا كان دليل الكرة المدمج كافيًا أو ما إذا كانت هناك حاجة إلى سكة توجيه خطية أكبر.

تلعب الظروف البيئية دورًا حيويًا بنفس القدر في اختيار سكة التوجيه الخطية الخاصة بك. إذا كان النظام يعمل في بيئة عالية الرطوبة أو تعرض لعمليات غسيل كيميائية، فمن الضروري استخدام سكة توجيه خطية مصنوعة من الفولاذ المقاوم للصدأ أو مطلية بالسطح. يمكن لطلاء الكروم أو طلاءات الفلوروبوليمر أن تحمي سكة التوجيه الخطية الفولاذية من الصدأ، مما يطيل عمرها في ظروف التشغيل القاسية.

وأخيرًا، يجب التحقق من طول الحد ومساحة التثبيت المتاحة مقابل أبعاد الكتالوج القياسية. بالنسبة للتطبيقات طويلة الأشواط، يجب أن تكون مقاطع السكك الحديدية التوجيهية الخطية المتعددة متصلة بشكل تناكبي بنهايات دقيقة على أرض المصنع. يتطلب ضمان مرور كتل السكك الحديدية الخطية بسلاسة فوق هذه المفاصل الهيكلية محاذاة دقيقة أثناء مرحلة تجميع الماكينة.

سير عمل الاختيار الهندسي خطوة بخطوة

1. تحديد مقاييس التشغيل: قم بتوثيق إجمالي وزن الحمولة الصافية والحد الأقصى لمسافة السير والسرعة المستهدفة وملف تعريف التسارع المطلوب.

2. حساب قوى العزم: قم بتقييم لحظات الانحدار والالتفاف والانعراج المطبقة على عربة سكة التوجيه الخطية أثناء الحركة الديناميكية.

3. التحقق من دعم الوزن: المستندات الهندسية المرجعية للتأكد من مقدار الوزن الذي يمكن أن يدعمه السكة الخطية بناءً على الحجم المحدد.

4. اختر موانع التسرب والتشحيم: قم بمطابقة تكوين الماسحة النهائية ونوع الشحوم مع بيئة غرف الأبحاث أو المصنع المثقل بالحطام.

التركيب والصيانة

تعتمد الموثوقية والأداء على المدى الطويل لسكة التوجيه الخطية الدقيقة على ممارسات التثبيت الدقيقة والالتزام الصارم بروتين صيانة التشحيم المجدول. حتى سكة التوجيه الخطية من الدرجة الأولى سوف تتعرض للتآكل المبكر أو الربط أو فقدان الدقة إذا تم تركيبها على سطح غير مستو أو تجويعها من شحوم التشحيم المناسبة.

أثناء مرحلة التثبيت، يجب الضغط على حاجز التوجيه الخطي الرئيسي بقوة على الكتف المرجعي المُشكَّل آليًا للسرير قبل ربط مسامير التثبيت. يجب استخدام مفتاح عزم الدوران المُعاير لربط المسامير بنمط متعرج تدريجي. وهذا يمنع إحداث إجهاد داخلي أو تشوهات تشبه الموجة على طول مسار سكة التوجيه الخطية، مما يضمن حركة موحدة.

بمجرد تأمين سكة التوجيه الخطية الرئيسية، يجب أن تتم محاذاة السكة الفرعية بشكل موازٍ لها تمامًا. يمكن تحقيق ذلك باستخدام مؤشرات الاتصال أو عن طريق تحريك جسر النقل بسلاسة بين القضبان لمحاذاة سكة التوجيه الخطية الثانوية ذاتيًا قبل تطبيق عزم الدوران النهائي. ستؤدي أي أخطاء في التوازي إلى زيادة الاحتكاك وتسريع تآكل العناصر الداخلية المتدحرجة.

مراكز الصيانة على فترات تشحيم ثابتة. يجب حقن الشحوم في كتلة سكة التوجيه الخطية عبر حلمة التشحيم كل مائة كيلومتر من السفر أو كل ستة أشهر، حسب الاستخدام. بالنسبة للتطبيقات عالية السرعة، يمكن توصيل أنظمة رذاذ الزيت الآلية مباشرة بكتل السكك الحديدية التوجيهية الخطية لضمان الاحتفاظ المستمر بطبقة التشحيم.

قائمة مراجعة الصيانة الوقائية

1. الفحص البصري المنتظم: تحقق من طول سكة التوجيه الخطية بالكامل أسبوعيًا بحثًا عن الحطام المعدني أو علامات التهديف أو علامات الاحتكاك الجاف.

2. التحقق من عزم دوران المسمار: أعد فحص عزم دوران مسمار التثبيت بشكل دوري على كل من سكة التوجيه الخطية وكتلة المحمل لمنع الارتخاء.

3. إزالة الملوثات: قم بتنظيف الشحوم الملوثة القديمة من مسارات السكك الحديدية الخطية قبل وضع طبقة جديدة من مواد التشحيم الصناعية.

ملخص

باختصار، يعد اختيار وتركيب وصيانة سكة التوجيه الخطية الصحيحة مطلبًا أساسيًا لتحسين الآلات الآلية الحديثة. بدءًا من فهم المبادئ الميكانيكية الأساسية وحتى تنفيذ الحلول المتخصصة مثل سكة التوجيه الخطية لأسطوانة KR، يجب على المهندسين إيلاء اهتمام وثيق للمعايير الهيكلية والعوامل البيئية. من خلال ضمان المحاذاة الصحيحة ومعرفة مقدار الوزن الذي يمكن أن تدعمه السكة الخطية، يمكن للمنشآت الصناعية تحقيق دقة تحديد المواقع الاستثنائية، وحركة خطية منخفضة الاحتكاك، ودورة حياة تشغيلية ممتدة لأنظمتها الآلية.
