直线轴承滑块的优点和缺点

直线滑块是直线运动系统中的重要部件。这些块也称为线性导轨。它们有助于固定和引导负载，使物体顺利移动，摩擦力很小。在机械工程中，线性运动需要这些块来力求精度和良好的工作。线性滑块有不同的类型。有些类型是枕形滑块、机器滑块、燕尾滑块和精密滑块。下表列出了常见的滑块类型及其在直线导轨系统中的主要作用：

线性滑轨和线性导轨系统影响许多领域的工作和耐用程度。了解它们可以帮助人们选择适合自己需求的产品。

要点

• 线性滑块帮助机器平稳、准确地移动。他们使用滚珠轴承或滚子来降低摩擦。

• 他们可以握住重物并且仍然可以正确移动。这使得它们非常适合许多工作，例如制造物品、机器人和医疗工具。

• 线性滑轨有多种类型和材料。这让人们可以改变它们以适应不同的需求和地点。

• 这些系统需要仔细设置和定期维护才能正常工作。这有助于它们持续很长时间。

• 线性滑轨的成本比其他一些选择更高。但它们的流畅运动、准确性和力量往往使它们成为一个不错的选择。

线性滑块

结构与功能

直线滑块也称为直线导轨块或导轨滑座。它们帮助事物直线发展。这些块承受重量并沿着轨道移动。轨道引导块，使它们每次都以相同的方式移动。

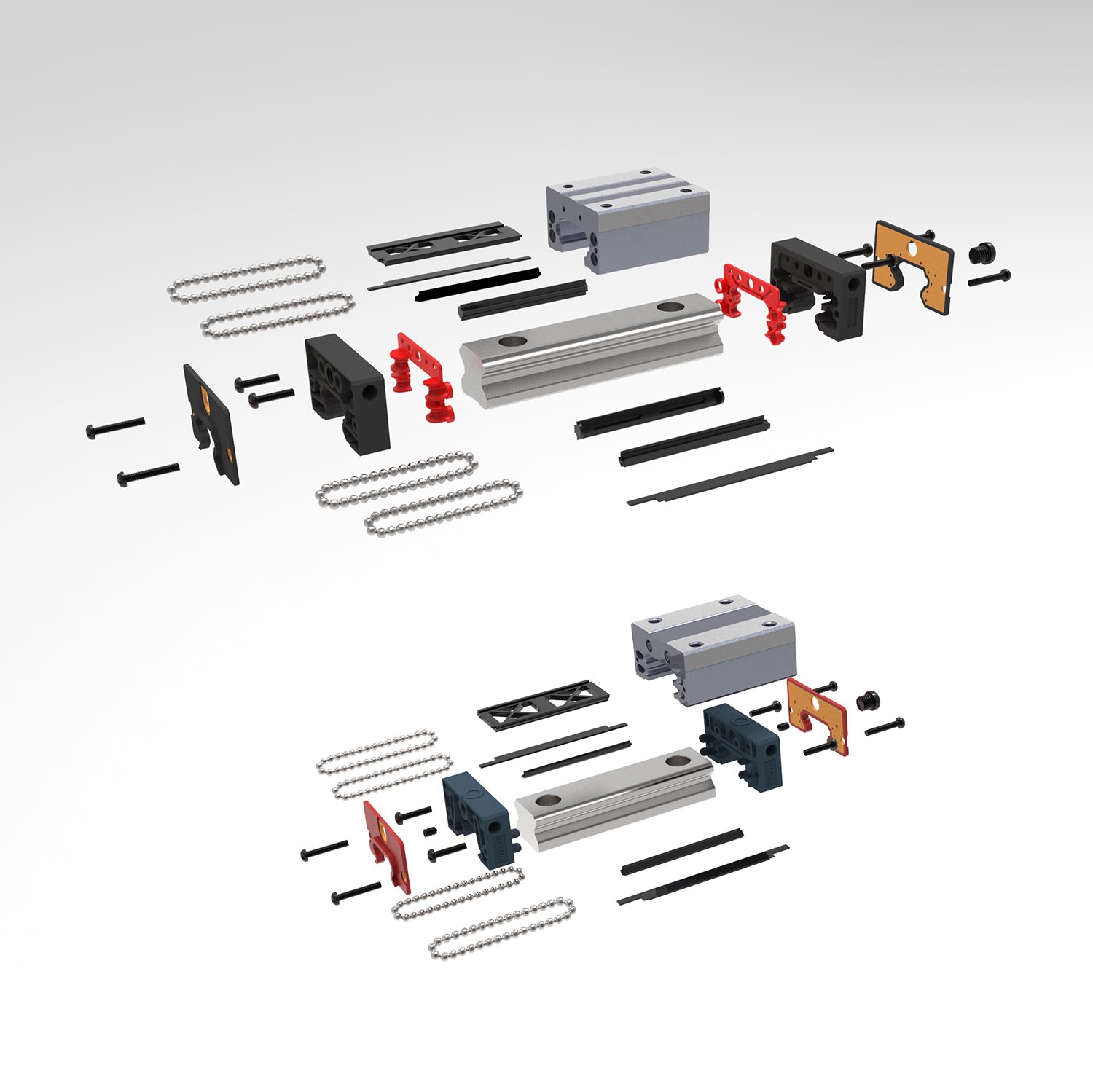

直线滑块的主要部件有：

• 滚珠轴承：钢珠在轴承座内滚动。他们沿着弯曲的路径移动。这种滚动使运动平稳并减少摩擦。

• 直线导轨块：该部件固定轴承。它承载重量并在导轨上滑动。

• 直线导轨：导轨就像轨道。它使木块保持笔直且稳定地移动。

• 油脂（润滑）：油脂有助于延长轴承的使用寿命。它可以防止生锈并降低摩擦。

注意：密封件可防止灰尘和污垢进入。这有助于该块在许多地方正常工作。

线性滑块采用深沟球轴承理念。这会将重量分散到更大的区域。它使块变得坚固而坚韧。带有滚动部件的积木可以承载重物并且仍然可以平稳移动。这些块用于需要高精度和长寿命的工作。

线性滑块具有循环滚珠轴承。球在方块内滚动。这使得摩擦力比滑动小得多。它有助于指南安静地移动并且需要更少的固定。带有滚动轴承的滑块可以承载很多东西并移动很远，同时保持精确。

类型

线性滑块有多种类型。每种类型都有针对不同工作的特殊功能。下表显示了主要类型及其比较：

直线导轨因其轴承类型和形状而有所不同。圆拱形滚道使运动平稳并降低摩擦。哥特式拱形滚道让滑块承载更多重量。滚柱轴承提供更多支撑且使用寿命更长。一些导轨使用静压或磁力轴承来完成特殊工作。这些可以提供非常低的摩擦或高速工作。

线性运动滑块和导轨帮助许多行业准确地移动物体。导轨和导轨与滑块配合形成坚固且良好的引导系统。

线性滑轨的优点

平滑运动

线性滑轨帮助物体移动得非常顺畅。这是他们较好的功能之一。它们在线性导轨块内使用滚珠轴承或滚子。这些滚动部件使物体更容易移动。与旧的滑动导轨相比，它们的摩擦力大大降低。正因为如此，线性滑轨可以快速且安静地移动。即使在搬运重物时，它们仍然可以很好地工作。

注意：摩擦力越小，直线导轨和轴承的使用寿命越长。

在快速机器中，带有滚动轴承的线性滑轨可以提供良好的控制。他们帮助事情每次都以同样的方式进行。更少的摩擦也使它们更准确。 HG、EG、CG、QH等直线导轨系列有特殊设计。这些设计有助于养护设置过程中的小错误。即使在高速下，它们也能保持运动平稳和稳定。

这些功能共同作用可以减少摩擦并保持坚固。这就是为什么人们选择线性滑轨来完成需要平稳、精确运动的工作。

精确

精度是人们使用线性滑轨的一个重要原因。线性导轨使用滚珠轴承或滚柱，非常精确。导轨和轴承均按照严格的规则制造。这有助于木块直线移动，几乎不会出错。

• 精度等级规定了轨道和滑车尺寸的规则。

• 具有多个块或导轨的设置需要更高的精度等级。

• 保持导轨和滑块对齐对于良好的移动非常重要。

线性滑轨的精度优于滑动轴承和燕尾滑轨。燕尾导轨很稳定，但需要仔细设置才能精确。套筒轴承滑动平稳，但强度或精度不高。直线滚珠导轨使用滚动轴承，精度更高，并且可以承载更大的重量。它们非常适合数控机床、机器人和其他需要精确运动的工作。

提示：空气轴承线性滑轨可以更加精确。但大多数工厂使用带有滚珠或滚柱轴承的线性导轨。它们完美地结合了准确性、强度和价格。

负载能力

线性滑轨可以承受很大的重量。这对许多工厂来说很重要。坚固的导轨和坚韧的轴承使它们能够搬运重物并仍然平稳移动。它们能承载多少取决于导轨和轴承。

如果负载很重并且突出，可能会造成额外的压力。使用更多轴承或额外支撑会有所帮助。这使得工程师可以使用较小的滑轨，但仍能承载较大的负载。它节省空间并保持坚固和准确。

• 更大的导轨可以承受更多的重量，但需要更多的空间。

• 完全支撑的导轨弯曲更少，可以承载更多。

• 不同的负载方式有助于平衡空间和强度。

具有高负载能力的线性滑轨用于制造汽车、机器和其他大型设备。即使事情变得困难，它们也能帮助顺利、准确地移动大型零件或工具。

多功能性

线性滑轨非常灵活，可以有多种用途。他们在小实验室和大工厂工作。公司采用不同的材料、尺寸和形状来生产它们，以满足多种需求。

您可以订购多种尺寸和材料的线性滑轨。这有助于将他们与每项工作相匹配。它们坚固且不易弯曲。标准孔使它们易于安装。刮水器和密封件等附加装置可防止灰尘和污垢。

许多行业都使用线性滑轨，因为它们非常有用：

• 制造：实现平稳、精确和强劲的运动。

• 汽车：需要精确且可重复的移动的地方。

• 航空航天：用于复杂构建的高精度。

• 医疗设备制造：需要精确且始终可用的工具。

• 电子产品：用于制造芯片时非常精确的动作。

• 工业自动化：用于在机器和工厂中移动物体。

注意：线性滑轨在炎热的地方、有油系统的地方以及火车上也能很好地工作。它们寿命很长，不需要太多照顾。

工程师喜欢线性滑轨，因为它们可以针对多种工作进行更换。无论您需要精确的移动、快速的速度，还是搬运重物，线性滑轨都可以胜任。

直线导轨系统的缺点

成本

线性导轨系统通常比其他选择成本更高。制造商使用坚固的钢、不锈钢或铝合金来制作导轨和滑块。这些材料使得价格上涨。镀铬或氮化等特殊涂层也会增加成本。精度更高的导轨需要仔细加工和严格检查。更大的指南和承重更大的指南需要更多的材料和时间。

用单独的零件制作定制线性导轨的成本可能超过 2,000 美元。此价格包括滚珠丝杠、导轨和底座。购买现成的设备通常成本更低，并且需要更少的维修。知名品牌为了更好的质量和服务收取更高的费用。

型材导轨直线导轨需要非常平坦的安装表面。这使得安装成本更高。在没有规划的情况下使用许多铁轨会让事情变得更困难、更昂贵。密封件或特殊润滑脂系统等附加设备也会提高价格。

塑料直线轴承成本较低。与滚珠轴承导轨相比，它们可节省高达 40% 的成本。这些轴承不需要固定，自行润滑，并且不会生锈。它们在艰苦的地方工作得很好，而且比较安静。

污染敏感性

线性导轨系统很容易变脏。灰尘、切屑和碎片会磨损零件并降低精度。污垢会使摩擦力增大并可能导致粘连。水和化学物质会导致生锈并产生微小的碎片。有灰尘、潮湿或刺激性化学品的工厂风险更大。

灰尘、水、化学品和碎片是常见问题。密封不良会让污垢进入内部。如果使用不当，油脂会积聚污垢或产生更多碎片。

密封件、盖子和刮刀有助于防止灰尘进入。不锈钢和 PVC 比普通铝或钢更能防锈。特殊涂层和除湿器可以保护潮湿地方的铁轨。使用软布和安心清洁剂清洁可去除污垢。请勿使用强力鼓风，因为它们会将污垢推入密封件中。

• 导轨内的灰尘和污垢会更快地磨损它。

• 污垢会使摩擦力增大并可能导致粘连。

• 肮脏的润滑脂不能很好地发挥作用，并且会更快地磨损零件。

• 水和污垢一起会导致生锈并损坏导轨。

• 寻找痕迹或凹坑有助于发现污垢造成的磨损。

• 防尘罩或防尘盒可防止灰尘进入。

• 保持物品清洁和干燥可以降低生锈风险。

球分离器可防止球接触并形成碎片。洁净室润滑脂的固体颗粒较少。混合油脂会分解油脂并导致污垢。特殊清洁可去除旧油脂。

维护

线性导轨系统需要定期保养才能正常工作。清洁、润滑和检查很重要。经常使用的机器需要更多的关注。大多数导游应每六​​个月或 100 公里后补充单次润滑脂。如果一切顺利，润滑脂可持续使用长达两年或 500 公里。带球链的导轨可能每年或 500 公里后需要润滑脂，但这取决于用途和地点。

工人必须检查导轨是否有奇怪的声音、粗暴的动作或更大的阻力。这些迹象表明油脂质量不好或者东西没有排列好。定期检查有助于在大问题发生之前发现生锈、泄漏油脂、污垢、磨损、震动或噪音。传感器可以使用数据发出警报。

跳过检查或使用错误的润滑脂会使零件磨损得更快。它还会导致更多的污垢、摩擦、噪音和早期故障。不知道如何照顾向导会让他们更快失败。

清洁可去除灰尘和污垢。正如制造商所说，润滑可以使事情顺利进行。盖子可保护导轨免受灰尘污染。根据需要更换旧零件可以延长导轨的使用寿命并防止故障。

安装

安装线性导轨系统可能很困难。一切都必须排列得恰到好处。安装表面必须平整。如果东西没有排列整齐，摩擦力就会增加，零件磨损得更快。没有用于对齐的销钉或肩部可能会导致运动不均匀。

1. 加工和排列表面必须精确。对齐不良会导致更多的摩擦和磨损。

2. 没有排队功能可能会导致运动不均匀。

3. 安装预紧力错误可能会导致工作不良。

4. 不对指南的整个范围进行测试可能会漏掉问题。

板必须平坦且平行。这需要更多的时间和工作。安装不当会导致卡滞和早期磨损，因此需要更频繁地更换零件。安装过程中的污垢也会导致磨损或卡住。

线性导轨系统需要清洁、水平且坚固的底座。放置零件时必须避免侧向负载和弯曲。整个设置需要坚固且对齐，经常使用特殊工具进行检查。其他系统不需要如此仔细的设置，但不够精确和强大。

使用对于工作而言过于精确的指南会增加成本并让事情变得更加困难。更大的轴承使用寿命更长，但装置更重且更昂贵。

工程师必须将预紧力与事物的排列程度相匹配。对指南进行全方位测试有助于发现问题。测量推力可力保运动平稳。

直线导轨的应用

线性滑轨应用于许多行业。它们帮助机器平稳、准确地移动。这些导轨使运动可靠且安心。

工业自动化

工厂在许多工作中都使用线性滑轨。机器人和输送机需要线性导轨才能精确移动。机床也使用这些导轨来实现良好的移动。下表列出了常见用途及其优点：

线性滑轨可帮助机器更快地移动并减少摩擦。它们还使机器更安心、使用寿命更长。但它们的成本可能很高，并且需要干净的地方才能正常工作。

CNC 和 3D 打印

CNC 机器和 3D 打印机使用线性导轨来提高速度和精度。线性滑轨帮助切割工具或打印机头直线快速移动。这可以力保每个部分或打印都正确无误。

• 线性滑轨提供非常精确的移动和快速的打印。

• 内置导轨使机器坚固但不笨重。

• 灰尘更少意味着清洁更容易。

• 小型设计使机器看起来更好并且运转良好。

线性导轨帮助 CNC 工具实现高精度切割。在 3D 打印中，它们可以帮助喷嘴平稳移动以获得精细的细节。灰尘和污垢会引起问题，因此需要经常清洁。一些更便宜的机器使用杆和轴承，但线性滑轨更适合艰苦的工作。

机器人与医疗

机器人和医疗工具需要线性滑轨才能平稳移动。在机器人中，导轨有助于承载重物并保持运动稳定。医疗工具使用较轻的负载，但需要安静且轻柔的运动才能舒适。

注意：医疗工具通常需要小型、易于清洁的载玻片。设计师必须考虑尺寸、价格以及效果。

在这些工作中，线性导轨可提供平稳、精确的运动。但它们可能很昂贵并且需要仔细设置。选择正确的线性滑轨有助于保持安心、舒适和长时间工作。

线性滑块有助于物体顺利移动。它们非常准确并且可以承受重物。但它们花费更多的钱并且需要仔细的设置。在选择直线导轨时，人们应该考虑以下几点：

1. 将使用什么样的负载和力

2. 移动的速度有多快以及移动的速度有多快

3. 运动需要多精确

4. 使用频率

5. 导轨必须有多直和刚度

6. 如果每次都需要做同样的事情

Anaheim Automation、PBC Linear 和 NB Corp. of America 均提供指南和电子书。这些解释了如何选择直线导轨。他们还为工程师和设计师提供技术事实。

常问问题

什么是直线滑块？

直线滑块是沿着导轨移动的零件。它使用滚珠轴承或滚子来帮助物体以很小的摩擦沿直线移动。许多机器使用线性滑块来实现平稳、准确的运动。

直线滑块轴承如何工作？

线性滑块轴承在滑块内部使用小钢球或滚子。这些球沿着导轨和滑块上的凹槽滚动。这种滚动动作可以降低摩擦力，帮助木块平稳、安静地移动。

直线滑块主要有哪些类型？

线性滑块有多种类型。常见的类型有直线滚珠滑块、直线轴承滑块、直线运动滚珠滑块。每种类型都有不同的负载能力、尺寸和机器用途。

人们应该如何维护直线轴承滑块？

定期清洁和润滑可保持直线轴承滑块正常工作。用户应检查是否有污垢、生锈或噪音。他们应该遵循制造商的润滑和清洁说明。良好的护理可以帮助该块持续更长时间。

哪里可以使用直线运动滚珠轴承滑块？

人们在数控机床、3D 打印机、机器人和医疗工具中使用直线运动滚珠轴承滑块。这些块有助于平稳且高精度地移动零件。它们在需要强力、可重复运动的地方效果很好。
