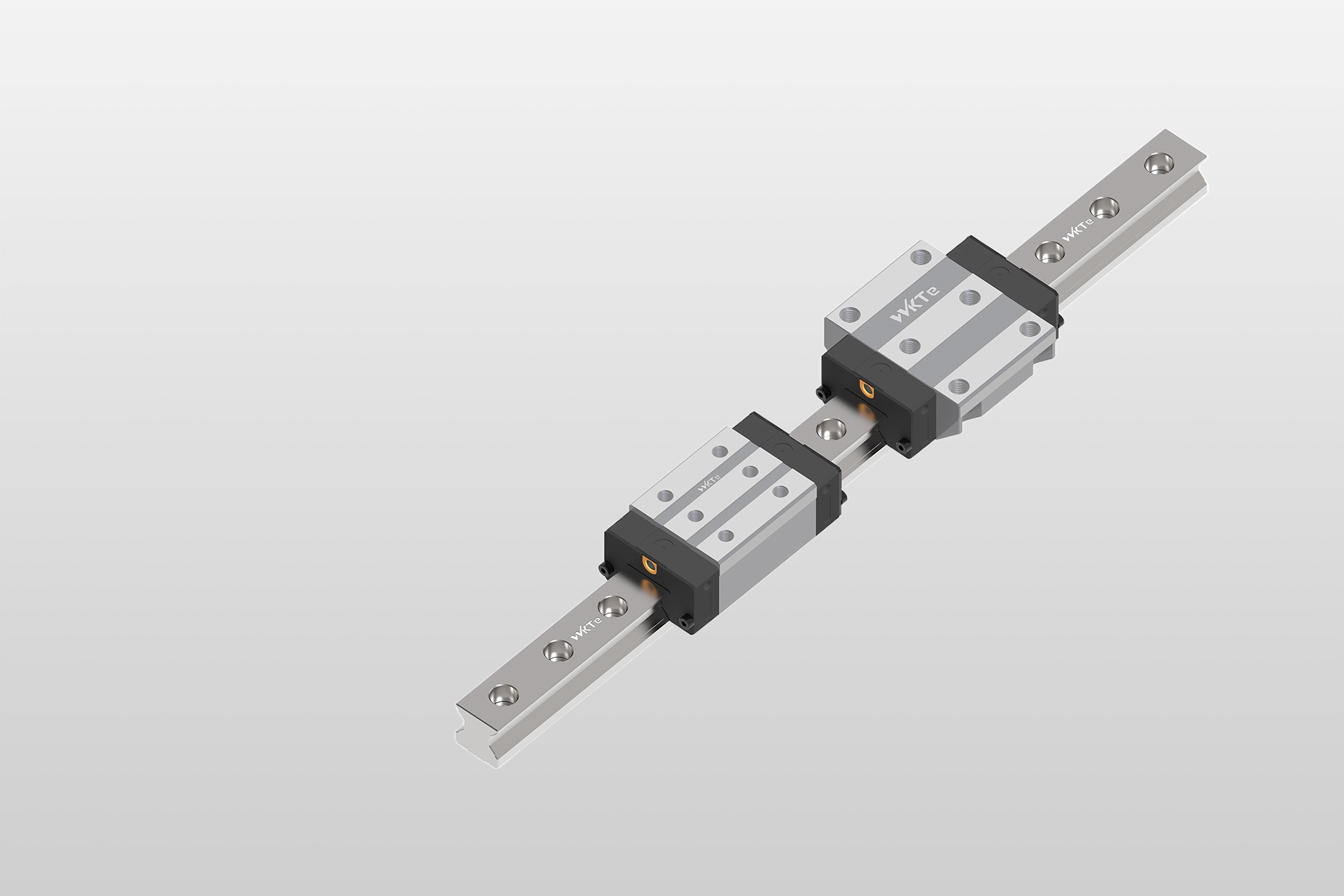

Линейные направляющие для тяжелых условий эксплуатации обеспечивают точный подъем тяжелых грузов

Современный промышленный ландшафт требует оборудования, способного выдерживать огромные нагрузки, не жертвуя при этом микроскопической точностью, необходимой для высококачественного производства. По мере развития производственных процессов зависимость от надежных механических компонентов становится все более заметной, особенно в таких секторах, как сборка автомобилей, аэрокосмическое строительство и обработка тяжелых грузов на станках с ЧПУ. Интеграция линейных направляющих для тяжелых условий эксплуатации произвела революцию в подходе инженеров к задаче перемещения нескольких тонн груза с соблюдением допусков в субмиллиметровые пределы. Эти системы предназначены для уменьшения трения, управления отводом тепла и обеспечения структурной жесткости, необходимой для долгосрочной эксплуатационной стабильности.

Линейные направляющие для тяжелых условий эксплуатации представляют собой высокопроизводительные механические компоненты, предназначенные для выдерживания значительных нагрузок, обеспечивая при этом плавное и точное линейное движение. Благодаря использованию передовой технологии элементов качения и усиленных профилей рельсов эти системы обеспечивают превосходное распределение нагрузки, высокую моментную жесткость и исключительную точность позиционирования для требовательных промышленных применений.

Понимание нюансов работы этих систем, работающих в тяжелых условиях, необходимо для оптимизации производительности машины и снижения затрат на техническое обслуживание. Хотя для легкой автоматизации может быть достаточно стандартных направляющих, переход к решениям для тяжелых условий эксплуатации требует глубокого погружения в материаловедение, геометрию подшипников и точность установки. В этой статье исследуется решающая роль этих компонентов в промышленных условиях, сравниваются различные архитектурные подходы и подчеркивается, почему переход на специализированные рельсы для тяжелых условий эксплуатации часто является катализатором повышения производительности и долговечности оборудования.

Оглавление

• Откройте для себя решение линейного перемещения для тяжелых условий эксплуатации

• История заявки клиента

• Возможные решения

• Проектирование с более высокой точностью

• Зачем менять стандартную профильную направляющую на WKTE-Rail?

Откройте для себя решение линейного перемещения для тяжелых условий эксплуатации

Чтобы найти подходящие линейные направляющие для тяжелых условий эксплуатации, необходимо найти систему, которая сбалансирует несущую способность с конкретными требованиями к окружающей среде и точности вашего промышленного применения.

Приступая к выбору системы перемещения, основное внимание должно быть уделено статическим и динамическим нагрузкам. При тяжелых операциях линейные направляющие должны не только выдерживать вес заготовки и каретки станка, но также выдерживать силы резания и инерционные удары во время ускорения и замедления. Выбор решения требует анализа «момента инерции» и «результатирующих сил», действующих на опорные блоки. Хорошо подобранное решение гарантирует, что контактное напряжение между телами качения и дорожкой качения остается в пределах упругой деформации, предотвращая преждевременное изъязвление или выход из строя.

Помимо грузоподъемности, комплексное решение для линейного перемещения учитывает физическую среду. В тяжелой промышленности направляющие часто подвергаются воздействию металлической пыли, брызг охлаждающей жидкости или резких колебаний температуры. Поэтому надежное решение включает в себя высокопроизводительные системы уплотнений, скребки и специализированные смазочные устройства, которые поддерживают постоянную масляную пленку. Кроме того, обработка поверхности рельса, такая как твердое хромирование или черное оксидирование, может стать решающим фактором в предотвращении коррозии в суровых условиях, тем самым продлевая срок службы всего узла.

Наконец, модульность современных линейных направляющих для тяжелых условий эксплуатации позволяет осуществлять значительную индивидуализацию. Инженеры могут выбирать между различной длиной каретки, уровнями предварительной нагрузки и конфигурациями крепления рельсов (сверху вниз или снизу вверх), чтобы соответствовать конкретной занимаемой площади их машины. Объединив блоки высокой жесткости с рельсами с прецизионной шлифовкой, производители могут создать систему движения, которая сводит к минимуму вибрацию и увеличивает производительность. Этот этап открытия имеет решающее значение, поскольку он закладывает основу для надежности машины и ее способности обеспечивать стабильные результаты на протяжении миллионов циклов.

История заявки клиента

Реальное применение Линейные направляющие для тяжелых условий эксплуатации можно увидеть в промышленности по производству металлоконструкций, где массивные мостовые балки требуют точного позиционирования для автоматизированной роботизированной сварки.

В ходе недавней промышленной модернизации крупный инфраструктурный подрядчик столкнулся с серьезными проблемами, связанными с существующей портальной системой, используемой для сварки 20-метровых стальных балок. Предыдущие компоненты движения часто выходили из строя из-за огромного давления вниз и боковых сил, создаваемых сварочными рычагами. Неточность в движении привела к «сдвигу сварного шва», что потребовало дорогостоящей ручной доработки и поставило под угрозу структурную целостность балок. Окружающая среда также была сильно загрязнена сварочными брызгами и шлифовальной пылью, что быстро привело к разрушению стандартных подшипников.

Перейдя на сверхмощную систему линейных направляющих, специально разработанную для высоких моментных нагрузок, компания сразу же добилась улучшения устойчивости. В новой системе использовались усиленные каретки с шестью рядами тел качения, что обеспечивало более равномерное распределение веса. Эта повышенная жесткость означала, что даже когда роботизированная рука достигла максимального выдвижения, рельс отклонялся незначительно. Использование специальных металлических скребков и усиленных торцевых уплотнений предотвратило попадание мусора в дорожки качения подшипников, что было основной причиной отказа предыдущей системы.

Результаты этого перехода были измеримыми и значительными. Скорость производственной линии увеличилась на 30%, поскольку роботизированные контроллеры могли работать с более высокими скоростями ускорения, не вызывая вибрации. Интервалы технического обслуживания были увеличены с двух недель до одного раза в шесть месяцев, что значительно сократило время простоев. Этот практический пример показывает, что инвестиции в правильный сорт линейных направляющих — это не просто постепенное улучшение, а фундаментальный сдвиг в операционной эффективности и качестве продукции для крупносерийного производства.

Возможные решения

Потенциальные решения проблем, связанных с тяжелыми нагрузками, включают различные конфигурации линейных направляющих, такие как направляющие роликового типа, рельсы широкого профиля и синхронизированные системы с несколькими каретками, предназначенные для рассеивания напряжений.

При оценке потенциальных решений выбор часто приходится между шариковыми и роликовыми линейными направляющими. Для действительно тяжелых условий эксплуатации роликовые направляющие часто являются предпочтительным решением, поскольку они обеспечивают линейный, а не точечный контакт. Это фундаментальное различие в геометрии позволяет обеспечить гораздо более высокую грузоподъемность и большую жесткость при той же занимаемой площади. В сценариях, где высокоскоростное движение сочетается с подъемом тяжестей, можно использовать специальные роликовые направляющие с сеткой для снижения шума и улучшения консистенции смазочной пленки, гарантируя, что система останется прохладной даже во время интенсивных рабочих циклов.

Другое жизнеспособное решение предполагает использование широкопрофильных или «двухпутных» линейных направляющих. Эти системы разработаны с более широкой базой для более эффективной обработки высокомоментных нагрузок (Mx, My и Mz). Увеличивая расстояние между дорожками качения, направляющая может противостоять скручивающим силам, которые в противном случае могли бы привести к заеданию или неравномерному износу стандартной направляющей. Это особенно полезно при «свесных» нагрузках, когда центр тяжести полезной нагрузки смещается в одну сторону от направляющей.

Кроме того, интеграция интеллектуальных систем смазки в рамках решения может значительно повысить производительность линейных направляющих для тяжелых условий эксплуатации. Эти системы используют датчики для контроля расстояния перемещения и наносят точное количество смазки непосредственно на дорожки качения. Это предотвращает «сухой ход», который является основной причиной отказов тяжелой техники из-за трения. Объединив подходящее оборудование с интеллектуальными инструментами обслуживания, производители могут создать надежную экосистему, поддерживающую непрерывную и высокоточную работу.

Проектирование с более высокой точностью

Для обеспечения более высокой точности в системах, работающих в тяжелых условиях, необходимо уделять особое внимание параллельности рельсов, допускам шлифовки поверхности и стратегическому применению предварительного натяга для устранения механических люфтов.

Точность линейных направляющих для тяжелых условий эксплуатации зависит не только от качества отдельных компонентов, но и от того, как они интегрированы в раму машины. Для достижения точности микронного уровня монтажные поверхности должны быть обработаны до чрезвычайно высокой плоскостности. Если опорная пластина неровная, направляющая будет следовать этому контуру, что приведет к «извиванию» или заеданию. Инженеры часто используют «главную» и «вспомогательную» конфигурации рельсов, в которых один рельс строго выровнен по опорному плечу, а второму рельсу предоставляется небольшая степень свободы во время установки, чтобы компенсировать ошибки параллельности, обеспечивая плавное движение без внутреннего напряжения.

Предварительная загрузка — еще один важный архитектурный элемент. В тяжелых условиях эксплуатации к блокам подшипников часто применяется «Тяжелая предварительная нагрузка» (обычно обозначаемая как ZH или P3). Это предполагает использование тел качения слегка увеличенного размера для создания отрицательного зазора внутри блока. Это устраняет любые «перекосы» или люфты в системе, гарантируя, что каретка не сместится при изменении направления нагрузки. Хотя более высокий предварительный натяг увеличивает силу, необходимую для перемещения каретки, он обеспечивает исключительную жесткость, необходимую для точных задач, таких как тяжелое растачивание или шлифование, где даже несколько микрон отклонения могут разрушить деталь.

Наконец, температурный режим железнодорожной системы играет жизненно важную роль в точности проектирования. Поскольку тяжелые грузы движутся с высокой скоростью, трение генерирует тепло, которое приводит к расширению линейных направляющих. Это тепловое расширение может изменить шаг машины и привести к ошибкам позиционирования. Прецизионные системы часто включают каналы охлаждения или используют материалы с низким коэффициентом теплового расширения. Кроме того, использование высококачественных смазочных материалов с термостабилизаторами помогает поддерживать постоянную рабочую температуру, гарантируя, что точность, «заложенная» в машину с первого дня, остается неизменной на протяжении всей производственной смены.

Зачем менять стандартную профильную направляющую на WKTE-Rail?

Переход на систему WKTE-Rail обеспечивает улучшенное распределение нагрузки и усиленную конструкцию, которая превосходит стандартные профильные рельсы в условиях высокой вибрации и сильных ударов.

Переход от стандартного профильного рельса к WKTE-Rail часто обусловлен необходимостью большей долговечности в экстремальных условиях. Стандартные рельсы обычно предназначены для автоматизации общего назначения, где нагрузки предсказуемы, а факторы окружающей среды контролируются. Однако в тяжелых промышленных условиях «стандартная» конструкция может страдать от «краевой нагрузки» — явления, при котором нагрузка концентрируется на концах подшипникового блока, а не распределяется равномерно. В архитектуре WKTE-Rail используется специальная внутренняя геометрия, которая оптимизирует угол контакта тел качения, гарантируя, что даже при сильных опрокидывающих моментах нагрузка распределяется по большей площади поверхности.

Сравнение производительности показывает, что WKTE-Rail предлагает значительно более высокий статический коэффициент безопасности. Это означает, что в случае аварийной остановки или внезапного удара рельс гораздо реже страдает от «бринеллинга» (постоянного вдавливания дорожек качения). Для таких отраслей, как автомобильная штамповка или резка камня, где ударные нагрузки являются повседневным явлением, такая дополнительная надежность напрямую приводит к уменьшению катастрофических отказов и увеличению времени безотказной работы оборудования.

• Повышенная плотность нагрузки: WKTE-Rail позволяет уменьшить занимаемую площадь машины, поскольку одна направляющая часто может выдерживать нагрузку, для которой потребовались бы две стандартные направляющие.

• Уменьшение колебаний трения: оптимизированные пути рециркуляции в конструкции WKTE обеспечивают более плавный переход тел качения, уменьшая эффект «зазубривания» во время точных перемещений на низкой скорости.

• Превосходная технология уплотнения. В отличие от стандартных направляющих, системы WKTE-Rail часто поставляются с многокромочными уплотнениями, специально разработанными для отталкивания мелких твердых частиц, встречающихся в тяжелом производстве.

• Снижение совокупной стоимости владения: хотя первоначальные инвестиции могут быть выше, увеличенный срок службы и уменьшенная частота технического обслуживания WKTE-Rail делают его более экономичным выбором на протяжении всего жизненного цикла машины.

Переходя на эту специализированную технологию для тяжелых условий эксплуатации, производители не просто заменяют деталь; они модернизируют возможности всей своей производственной линии. WKTE-Rail обеспечивает уверенность при работе машин на более высоких скоростях и при более тяжелых нагрузках, зная, что линейные направляющие — сама основа движения машины — спроектированы так, чтобы выдерживать давление.
