Specificare i componenti errati del movimento lineare nei sistemi automatizzati crea una catena di guasti meccanici. Gli ingegneri spesso si concentrano fortemente sull'acquisizione iniziale dei componenti, ignorando l'impatto catastrofico a lungo termine dei tempi di inattività non pianificati. Le parti di movimento lineare non corrispondenti portano direttamente all'usura prematura. Vedrai una rapida perdita di ripetibilità della macchina. La corrosione da sfregamento prende piede. I cicli di manutenzione diventano eccessivi in ambienti ad alta produttività, arrestando le linee di produzione e distruggendo l'efficacia complessiva delle apparecchiature. Risolvere questo problema richiede un approccio sistematico e ingegneristico. È necessario valutare rigorosamente i requisiti di carico prima di consultare i cataloghi. I vincoli ambientali dettano la scelta dei materiali e delle tecnologie di tenuta. I gradi di precisione determinano la capacità finale della vostra cella automatizzata. Analizzando metodicamente queste variabili, è possibile selezionare quella ottimale Guida lineare per casi d'uso specifici dell'automazione. Questa guida analizza le esatte dimensioni tecniche, le realtà di implementazione e le strategie di mitigazione del rischio necessarie per progettare sistemi di movimento lineare affidabili.
Carico rispetto alla durata: una selezione corretta richiede il calcolo delle capacità di carico sia statiche che dinamiche per raggiungere la durata di viaggio target L10 senza un'eccessiva progettazione.
Implicazioni ambientali: le condizioni operative (polvere, refrigerante, camera bianca) dettano rigorosamente i tipi di guarnizioni, i materiali e le strategie di resistenza alla contaminazione richiesti.
L'installazione è fondamentale: anche le guide lineari di alta qualità si guastano prematuramente se la preparazione della superficie di montaggio, la coppia dei bulloni e le tolleranze di allineamento vengono ignorate.
La triade del dimensionamento: la scelta finale dipende sempre dal bilanciamento di tre fattori fondamentali: capacità di carico, precisione richiesta e budget del progetto.
Quando non si adattano correttamente i componenti del movimento lineare alle realtà fisiche della macchina, i tempi di attività diminuiscono drasticamente. L'efficacia complessiva delle apparecchiature (OEE) diminuisce rapidamente quando i sistemi automatizzati richiedono una ricalibrazione costante. Un sistema di binari non adeguatamente specificato introduce microvibrazioni nel telaio della macchina. Queste vibrazioni degradano la qualità del prodotto e costringono gli operatori a far funzionare le apparecchiature al di sotto della velocità ottimale. Quando una rotaia si guasta, l'intera cella di produzione si ferma. La sostituzione di questi componenti richiede manodopera, riallineamento e test significativi.
Vedrai quasi immediatamente i sintomi fisici di una scarsa selezione. La scheggiatura si verifica quando la fatica del sottosuolo costringe pezzi di acciaio a sfaldarsi dalle piste. La brinellatura lascia ammaccature permanenti sulla superficie della rotaia. Questo di solito accade quando un operatore fa urtare la macchina o i carichi statici superano i limiti del componente. Noterai una netta perdita di precisione man mano che il carrello sviluppa un gioco eccessivo. I livelli di attrito aumentano in modo imprevedibile. Questo aumento dell'attrito costringe i servomotori ad assorbire più corrente, spesso innescando guasti da sovraccarico termico nel sistema di azionamento. Lo vediamo spesso quando i team di progettazione sottovalutano i carichi del momento dinamico applicati durante le curve ad alta velocità nei sistemi a portale. Il conseguente carico sui bordi distrugge le piste della pallina in poche settimane.
È necessario definire requisiti non negoziabili prima di valutare prodotti specifici. La ripetibilità è fondamentale. Determinare esattamente con quale frequenza il carrello deve ritornare in una posizione specifica sotto carichi variabili. La rigidità determina la flessione del sistema quando sottoposto a forze di taglio o spostamenti del carico utile. È inoltre necessario mappare la distanza massima da percorrere. I tempi di ciclo determinano i profili di velocità e accelerazione richiesti, che influenzano direttamente la generazione di calore e la durata dei cuscinetti.
Mappa questi requisiti operativi direttamente alle specifiche del movimento lineare. L'elevata ripetibilità richiede gradi di precisione più severi e livelli di precarico adeguati. I carichi utili pesanti richiedono valori di carico dinamico più elevati. Tempi di ciclo rapidi richiedono sistemi di ritorno delle sfere specializzati progettati per il funzionamento ad alta velocità. Stabilindo tempestivamente queste linee di base, elimini le opzioni inadatte e restringi la tua attenzione ai componenti in grado di sopravvivere al tuo specifico ambiente di automazione.

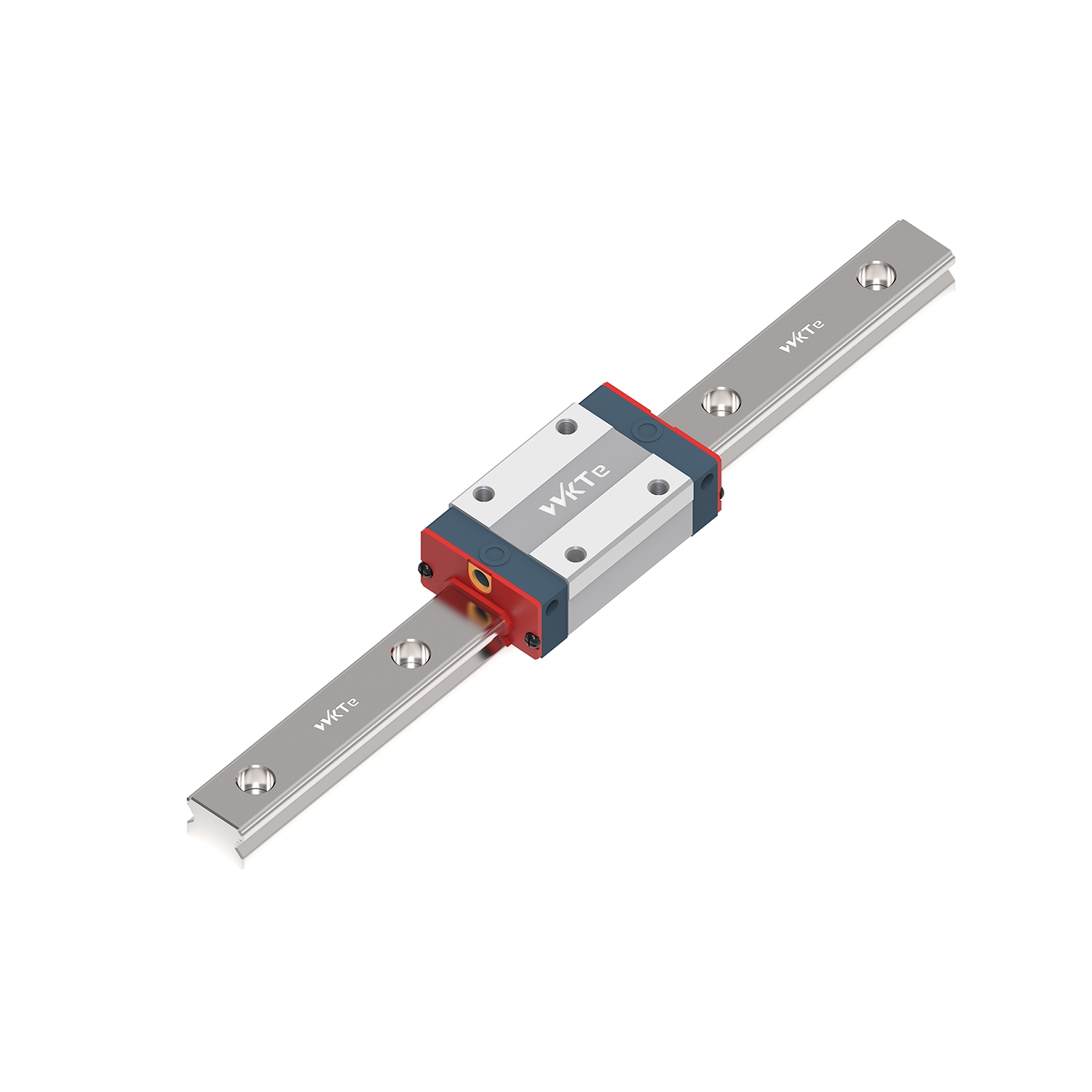

Le rotaie a sfere profilate rappresentano lo standard per l'automazione industriale generale. Eccellono nelle attrezzature per l'imballaggio, nelle linee di assemblaggio automatizzate e nei macchinari CNC standard. Il design utilizza sfere di acciaio a ricircolo che corrono in piste rettificate di precisione. Questa configurazione fornisce un eccellente equilibrio tra movimento fluido e capacità di carico. Gestiscono efficacemente carichi multidirezionali, rendendoli estremamente versatili per celle di automazione complesse. La maggior parte dei produttori li offre con disposizione delle sfere di tipo O (dorso a dorso) o di tipo X (faccia a faccia). Il tipo O offre una migliore resistenza al carico momento, mentre il tipo X tollera con maggiore tolleranza piccoli disallineamenti di montaggio.
Esistono compromessi ingegneristici. I tipi a sfera offrono un attrito inferiore rispetto ai tipi a rulli, consentendo velocità più elevate e uno sforzo ridotto del motore. Tuttavia, hanno capacità di carico assoluto inferiori a causa della natura puntiforme delle sfere. Se sottoposte a carichi d'urto estremi, le guide a sfere si deformano più velocemente delle loro controparti a rulli. È necessario bilanciare la necessità di movimento a basso attrito e ad alta velocità con il carico utile massimo che il sistema trasporterà durante il funzionamento di punta. Per ridurre il rumore e prolungare gli intervalli di lubrificazione, molte moderne guide a sfere incorporano catene a sfere in resina che impediscono alle sfere d'acciaio di sfregarsi l'una contro l'altra durante il ricircolo.

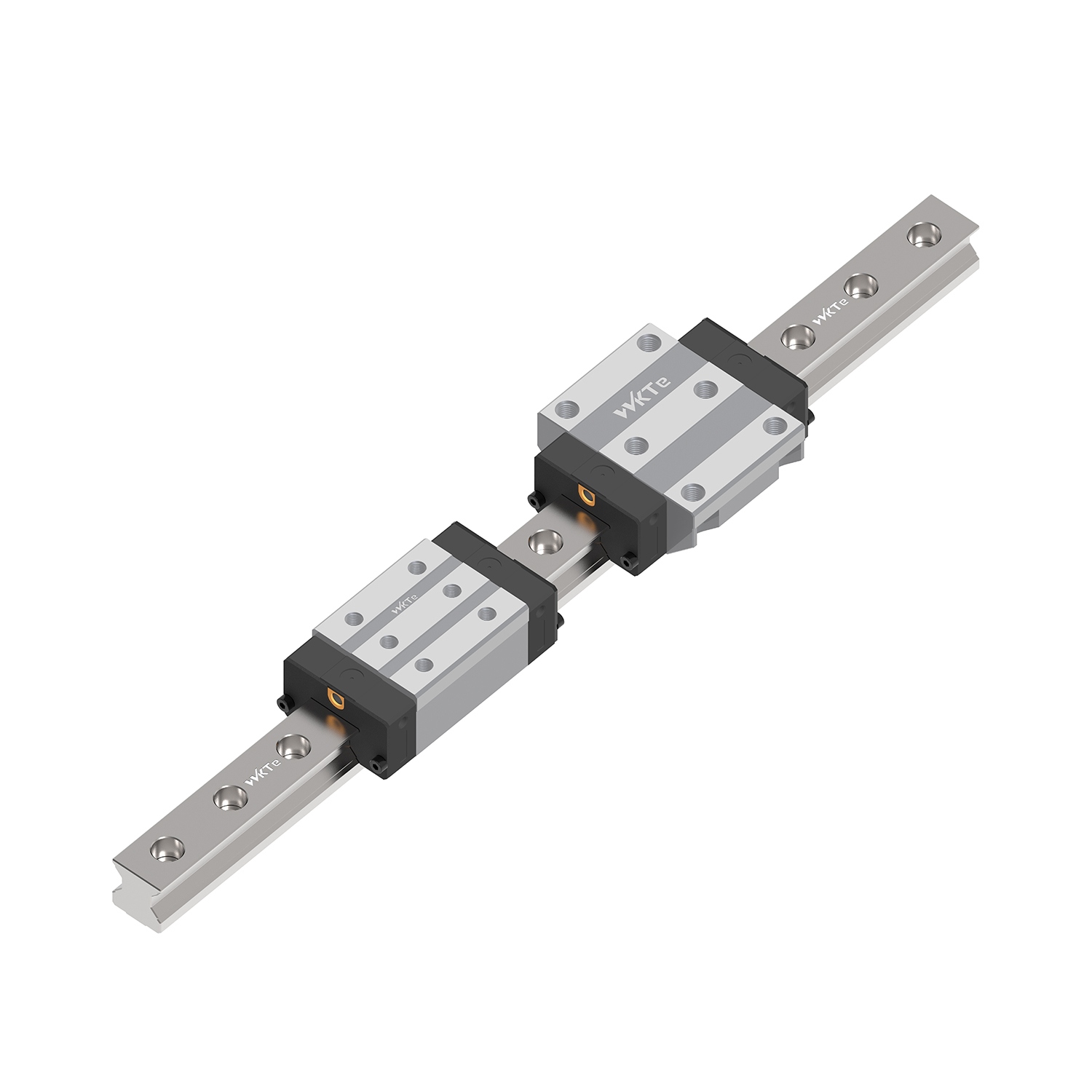

Le guide a rulli sostituiscono le sfere sferiche con rulli cilindrici. Ciò crea un contatto lineare anziché puntuale tra l'elemento volvente e la pista. Utilizzateli in applicazioni che richiedono la massima rigidità. Macchine utensili pesanti, presse per stampaggio di grandi dimensioni e ambienti con carichi ad alto impatto richiedono configurazioni di rulli. La maggiore area di contatto distribuisce le forze su una superficie più ampia, riducendo drasticamente la deflessione sotto carichi di lavorazione pesanti. Un blocco a rulli può spesso sopportare il doppio del carico di un blocco a sfere delle stesse identiche dimensioni fisiche.
Questi sistemi comportano rigorosi compromessi. Le guide a rulli presentano un attrito maggiore, limitando la loro velocità massima rispetto ai tipi a sfere. Sono inoltre eccezionalmente sensibili al disallineamento del montaggio. Se la superficie di montaggio non è perfettamente piana, i rulli si inclinano. Questa distorsione provoca un carico sui bordi, che porta a guasti rapidi e catastrofici. Per mitigare questo problema, le guide a rulli premium presentano una leggera bombatura sui bordi dei rulli per distribuire lo stress, ma è comunque necessario garantire una lavorazione superiore di tutte le superfici di montaggio prima di installare i sistemi a rulli. Solitamente richiediamo superfici di montaggio rettificate con una planarità di pochi micron quando si specificano guide a rulli per carichi pesanti.
Le applicazioni con vincoli di spazio si basano interamente su profili in miniatura. I dispositivi medici, le apparecchiature per la produzione di semiconduttori e la robotica compatta utilizzano questi minuscoli binari. Funzionano secondo gli stessi principi di ricircolo delle rotaie standard ma presentano dimensioni drasticamente ridotte, spesso con larghezze delle rotaie fino a 3 mm. Le rotaie in miniatura spesso utilizzano un design a due file di sfere per mantenere un profilo basso pur offrendo adeguate capacità di carico del momento per piccoli carichi utili. Utilizzano profili di canalizzazione ad arco gotico per mantenere i punti di contatto anche in caso di carichi variabili. L'acciaio inossidabile è il materiale standard per questi componenti per prevenire la ruggine in ambienti sensibili.
La movimentazione e l'installazione presentano gravi sfide. I componenti sono delicati. La caduta di un carrello in miniatura può danneggiare permanentemente i tubi interni di ritorno delle sfere. Il fissaggio richiede piccoli bulloni, il che rende incredibilmente facile togliere le filettature o deformare il binario durante l'installazione. È necessario utilizzare cacciaviti dinamometrici precisi. Gli ambienti delle camere bianche spesso richiedono queste guide, il che significa che è necessario gestire anche una lubrificazione specializzata e a basso degassamento durante il processo di installazione.
Comprendere i coefficienti di carico previene guasti catastrofici al sistema. Il coefficiente di carico statico (Co) definisce la forza massima che la rotaia può sopportare mentre è ferma prima che si verifichi una deformazione permanente. Dare priorità ai coefficienti di carico statico nelle applicazioni che comportano operazioni pesanti di pressatura, bloccaggio o mantenimento. Il coefficiente di carico dinamico (C) determina la durata di corsa prevista in movimento continuo. Utilizzare il coefficiente dinamico per calcolare la durata L10, che prevede per quanto tempo il 90% dei cuscinetti identici sopravviverà sotto un carico specifico.
La formula della durata L10 per le guide a sfera è (C/P)^3 moltiplicata per 50 km, dove C è il coefficiente di carico dinamico e P è il carico dinamico equivalente. Per le guide a rulli, l'esponente cambia in 10/3. Questo calcolo indica esattamente quanti chilometri percorrerà il cuscinetto prima che si verifichi la fatica del metallo. I carichi momento complessi richiedono un calcolo accurato. I carichi utili raramente sono perfettamente centrati sul carrello. È necessario tenere conto dei momenti di beccheggio, imbardata e rollio in base alla configurazione del carrello e al baricentro del carico utile. Il beccheggio si verifica quando il carico tenta di inclinare il carrello in avanti o all'indietro. L'imbardata comporta la torsione delle forze da un lato all'altro. Il rollio avviene quando il carico pende da un lato. I design a rotaia larga o le configurazioni a doppia rotaia contrastano efficacemente i forti momenti di carico, aumentando la rigidità complessiva del sistema.
Per dimensionare correttamente un impianto seguire questi passaggi di calcolo:
Determinare la massa e il baricentro di tutti i componenti in movimento.
Calcolare le velocità massime di accelerazione e decelerazione del profilo di movimento.
Calcolare le forze applicate su ogni singolo blocco del carrello durante le fasi di accelerazione, velocità costante e decelerazione.
Valutare il carico dinamico equivalente tenendo conto dei momenti di beccheggio, imbardata e rollio.
Applicare il fattore di carico specifico del produttore in base ai livelli di urti e vibrazioni previsti.
Calcolare la durata nominale teorica L10 e confrontarla con la durata utile richiesta della macchina.
I limiti di velocità massima influiscono direttamente sulla durata dei cuscinetti e sulla generazione di calore. Spingendo una rotaia oltre la sua velocità nominale, gli elementi volventi slittano anziché rotolare. Lo slittamento distrugge le piste. Le alte velocità generano anche un calore significativo, che interrompe la lubrificazione ed espande i componenti metallici, alterando il precarico. È necessario verificare la velocità massima consentita per il modello specifico del carrello, prestando particolare attenzione ai limiti del meccanismo di ritorno della sfera. I cappucci terminali standard possono rompersi sotto l'impatto delle sfere che ricircolano ad alta velocità. Forze di accelerazione estreme possono anche causare lo scorrimento della gabbia nei progetti senza gabbia, dove gli elementi volventi si accumulano e si legano.
Confronta le esigenze dei diversi profili di viaggio. Le applicazioni a corsa breve e ad alta frequenza sono notoriamente difficili da lubrificare. Gli elementi volventi non completano mai un circuito di ricircolo completo, provocando la fuoriuscita del grasso dalla zona di carico. Ciò porta alla corrosione da sfregamento. I sistemi continui a corsa lunga distribuiscono la lubrificazione in modo più efficace ma accumulano un chilometraggio totale maggiore, richiedendo coefficienti di carico dinamico più elevati per raggiungere la durata desiderata.
I gradi di precisione definiscono le tolleranze geometriche del gruppo binario e carrello. Le metriche standard includono il parallelismo di corsa, la tolleranza dell'altezza e la tolleranza della larghezza. Il parallelismo di corsa misura la distanza con cui il carrello si sposta in linea retta rispetto alla base di montaggio della rotaia. Le tolleranze di altezza e larghezza diventano fondamentali quando si accoppiano più blocchi su un singolo binario o si allineano due binari paralleli. Tolleranze strette garantiscono una distribuzione uniforme del carico su tutti i carrelli.
Abbinare il grado di precisione rigorosamente all'applicazione. Specificare eccessivamente la precisione spreca il budget del progetto. La movimentazione generale dei materiali raramente richiede qualità ultraprecise. Tuttavia, l'ispezione dei wafer semiconduttori richiede un parallelismo di funzionamento eccezionale per mantenere la messa a fuoco ottica. Crea una struttura che mappa la tolleranza di posizionamento richiesta rispetto alle classi di precisione del produttore. Tieni sempre presente che un binario ad alta precisione montato su una base mal lavorata fornirà solo risultati di bassa precisione.
Grado di precisione |
Parallelismo di corsa (per 1000 mm) |
Tolleranza altezza |
Applicazione tipica |
|---|---|---|---|
Normale (N) |
± 15 µm |
± 0,1 mm |
Trasportatori, Imballaggio |
Alto (H) |
± 7 µm |
± 0,04 mm |
CNC generale, automazione |
Precisione (P) |
± 3 µm |
± 0,02 mm |
Macchine Utensili, Fresatrici |
Superprecisione (SP) |
± 1,5 µm |
± 0,01 mm |
Semiconduttori, metrologia |
Gli ambienti operativi dettano le strategie di sopravvivenza. Le camere bianche richiedono una bassa produzione di particelle e necessitano di grassi speciali e materiali compatibili con il vuoto. Gli ambienti ad alto particolato, come la lavorazione del legno o la lavorazione della fibra di vetro, richiedono una sigillatura aggressiva per mantenere la polvere lontana dalle piste delle sfere. Le applicazioni di taglio dei metalli espongono le rotaie a trucioli taglienti e refrigerante aggressivo. Le aree di lavaggio nella lavorazione degli alimenti sottopongono i componenti ad acqua ad alta pressione e detergenti chimici caustici.
Valutare attentamente gli accessori di protezione. Le guarnizioni terminali standard tengono lontani i detriti di grandi dimensioni ma potrebbero non funzionare contro la polvere fine. Aggiungere guarnizioni a doppia estremità per ambienti difficili. I raschiatori spingono fisicamente i trucioli di metallo caldo fuori dalla rotaia prima che possano fondersi nei cappucci terminali in plastica. I soffietti racchiudono completamente la guida, offrendo il massimo livello di protezione contro la contaminazione ambientale. Ogni accessorio aggiunge attrito, quindi è necessario ricalcolare la coppia motore richiesta.
La scelta dei materiali e i trattamenti superficiali determinano la resistenza alla corrosione. Le guide standard in acciaio al carbonio arrugginiscono rapidamente in ambienti umidi. L'acciaio inossidabile offre una migliore resistenza per le applicazioni mediche e alimentari, ma sacrifica una certa capacità di carico. Per ambienti estremi, utilizzare rivestimenti anticorrosione specializzati. La cromatura nera offre un'eccellente prevenzione della ruggine. I trattamenti Raydent si integrano nella superficie metallica, offrendo una durata superiore senza alterare le tolleranze dimensionali del binario.
I calcoli manuali forniscono una linea di base, ma i selettori della tecnologia di movimento lineare forniti dal fornitore convalidano la tua progettazione. Questi strumenti software tengono conto di variabili complesse come carichi dinamici, cicli di lavoro variabili e parametri di lubrificazione specifici. Inserisci il tuo profilo di movimento, le dimensioni del carico utile e l'orientamento. Il software evidenzierà potenziali punti di guasto e consiglierà dimensioni specifiche del carrello. Affidarsi a questi strumenti previene pericolosi sottodimensionamenti e inutili sovradimensionamenti.
Integra modelli CAD 3D nativi fin dalle prime fasi di progettazione. Il download di file STEP accurati garantisce la corretta distanza del carrello all'interno della struttura della macchina. Consente di verificare l'accesso agli ingrassatori e verificare la presenza di conflitti spaziali con sensori o cavi. L'integrazione precoce del CAD aiuta inoltre a progettare le spalle di montaggio e i bordi di riferimento necessari per un preciso allineamento delle rotaie.
La preparazione della superficie di montaggio determina le prestazioni finali del sistema. È necessario lavorare la base di montaggio affinché sia perfettamente piana e rettilinea. Se la base è deformata, stringendo i bulloni del binario si piegherà il binario per adattarlo alla superficie deformata. Questa distorsione vincola il carrello, aumenta l'attrito e distrugge i cuscinetti. Progettare una spalla di riferimento lavorata sul basamento della macchina. Spingere la guida principale contro questa spalla per garantire un'installazione perfettamente diritta.
Attenersi rigorosamente alle corrette tecniche di fissaggio. Non serrare mai i bulloni in sequenza da un'estremità all'altra. Ciò spinge un'ondata di distorsione lungo il binario. Utilizzare invece una chiave dinamometrica e serrare i bulloni partendo dal centro, alternandoli verso l'esterno verso le estremità. Utilizzare spine di centraggio per un posizionamento sicuro e ripetibile del blocco carrello. I perni di riferimento impediscono al carrello di spostarsi sotto carichi d'urto pesanti, mantenendo l'allineamento critico della macchina.
Seguire questa sequenza di installazione standard per le guide parallele:
Pulisci tutte le superfici di montaggio e i bordi di riferimento con un solvente di precisione per rimuovere oli e detriti di trasporto.
Posizionare la guida principale contro la spalla di riferimento lavorata e installare senza stringere i bulloni di montaggio.
Utilizzare i bulloni di spinta laterali o un cuneo di precisione per forzare saldamente la guida principale contro la spalla di riferimento.
Serrare i bulloni della guida principale secondo le specifiche del produttore, partendo dal centro e procedendo verso l'esterno.
Installare la guida secondaria senza stringere, montare la piastra del carrello su entrambe le guide e muovere il gruppo avanti e indietro.
Utilizzare un comparatore di precisione montato sul carrello per spazzare la guida ausiliaria. Colpire delicatamente la guida con un martello a colpo deciso per portarla in perfetto allineamento parallelo prima di bloccare la sequenza di coppia finale.
Il precarico elimina il gioco interno tra gli elementi volventi e le piste. I produttori ottengono questo risultato inserendo sfere leggermente sovradimensionate nel carrello. Il precarico aumenta notevolmente la rigidità del sistema, riducendo la deflessione sotto carico. Tuttavia, aumenta anche l’attrito interno, che genera calore e richiede una maggiore coppia motore. È necessario bilanciare la necessità di rigidità con i limiti termici della propria applicazione.
Scegli le classi di precarico in base ai livelli di vibrazioni e urti. Le classi di gioco o di precarico zero funzionano bene per semplici movimenti punto a punto dove la rigidità assoluta non è necessaria. Il precarico leggero è adatto all'automazione generale che richiede un movimento fluido e una rigidità moderata. Il precarico pesante è obbligatorio per le macchine utensili soggette a forze di taglio aggressive e forti vibrazioni. Non utilizzare mai un precarico pesante su superfici di montaggio scarsamente lavorate, poiché la mancanza di gioco interno causerà un inceppamento immediato.
La lubrificazione previene il contatto metallo-metallo, dissipa il calore ed elimina i microcontaminanti. Il grasso è la scelta standard per la maggior parte delle applicazioni di automazione. Rimane in posizione, sigilla il cuscinetto e richiede un impianto idraulico meno complesso. Il grasso al sapone di litio NLGI 2 funge da base per l'uso generale in fabbrica. La lubrificazione ad olio diventa necessaria per applicazioni ad altissima velocità superiori a 1 metro al secondo, dove il grasso si surriscalderebbe e si allontanerebbe dai cuscinetti. I sistemi petroliferi richiedono un pompaggio continuo e un'attenta gestione per prevenire la formazione di accumuli e la contaminazione ambientale.
Progetta il tuo sistema per l'accessibilità per la manutenzione. Affidarsi ai raccordi zerk manuali spesso porta a trascurare la manutenzione, soprattutto se il carrello è sepolto in profondità all'interno della protezione della macchina. Integrare blocchi di lubrificazione automatizzati quando possibile. Questi sistemi forniscono quantità precise e dosate di grasso a intervalli esatti. Se i sistemi automatizzati non sono possibili, collegare le linee di lubrificazione remota a un collettore centralizzato e facilmente accessibile all'esterno del telaio della macchina.
Calcola tutti i carichi del momento di beccheggio, imbardata e rollio in base alla geometria specifica del carico utile per stabilire una dimensione di base.
Scarica modelli CAD 3D nativi per verificare gli spazi liberi del carrello e i punti di accesso alla lubrificazione all'interno del progetto della tua macchina.
Esegui il tuo profilo di movimento tramite i calcolatori di dimensionamento forniti dal fornitore per convalidare le stime manuali della durata L10.
Verifica le capacità di planarità e rettilineità del tuo reparto di lavorazione interno prima di specificare guide a rulli ad alta precisione.
Progetta collettori di lubrificazione automatizzati nel telaio della macchina per garantire intervalli di manutenzione coerenti.
R: Le rotaie profilate sono dotate di piste lavorate che si adattano agli elementi volventi, offrendo enormi capacità di carico ed elevata rigidità. Gli alberi rotondi utilizzano semplici boccole lineari. Gli alberi costano meno e tollerano meglio il disallineamento del montaggio, ma gestiscono carichi significativamente inferiori e non possono supportare momenti forti senza configurazioni a doppio albero.
R: Identificare il peso del carico utile, il baricentro e i tassi di accelerazione. Calcola le forze statiche e i carichi momento complessi tra cui beccheggio, imbardata e rollio. Confrontarli con il coefficiente di carico statico. Utilizzare il coefficiente di carico dinamico e il profilo di movimento per calcolare la durata di viaggio L10 prevista.
R: Le cause principali sono la mancata lubrificazione, l'ingresso di contaminanti e il disallineamento del montaggio. La mancanza di grasso provoca una rapida usura metallo-metallo. Polvere o trucioli distruggono le piste. Le superfici di montaggio deformate costringono la rotaia a piegarsi, provocando un forte carico sui bordi e l'immediato inceppamento del carrello.
R: Gli intervalli dipendono interamente dalla distanza percorsa, dalla velocità e dall'ambiente. Un valore di riferimento generale è ogni 100 chilometri di viaggio o ogni sei mesi, a seconda di quale evento si verifica per primo. Le applicazioni ad alta velocità o fortemente contaminate richiedono una lubrificazione molto più frequente. Consulta sempre le tabelle del produttore per il tuo profilo di movimento specifico.
R: Il precarico prevede l'utilizzo di elementi volventi sovradimensionati per eliminare il gioco interno all'interno del carrello. Aumenta drasticamente la rigidità del sistema ed elimina i giochi. Un precarico più elevato aumenta l'attrito e il calore, richiedendo superfici di montaggio precise per evitare che il sistema si inceppi durante il funzionamento.
R: Gli ambienti definiscono il livello di minaccia. La polvere di legno richiede doppie guarnizioni per evitare intasamenti. I trucioli metallici richiedono raschiatori metallici per proteggere i componenti in plastica. Le aree di lavaggio corrosive richiedono acciaio inossidabile o placcature anticorrosione specializzate come il cromo nero. Le camere bianche richiedono grasso a basso rilascio di gas e materiali compatibili con il vuoto.
