直线导轨选型与计算

工程师在为机器选择线性滑块时经常面临挑战。他们需要选择能够满足负载、行程和精度要求的线性滑块。在许多工厂中，线性滑轨和线性滑块提供平滑稳定的运动。这些组件有助于提高运动系统的性能。选择正确的线性滑块可力保机器高效运行。

要点

• 在选择直线滑块之前，首先要了解您需要的负载、行程距离、速度和精度。

• 选择正确的滑块类型。球型有利于精度和速度。滚柱式更适合重负载和刚度。

• 仔细计算所有的力，如重量、加速度、摩擦力和力矩。这可以帮助您避免选择错误的尺寸。

• 力保以正确的方式安装和对齐幻灯片。这有助于它们持续更长时间并顺利移动。

• 定期进行维护，例如添加机油和清洁。这使得线性滑块能够良好地工作并且使用寿命更长。

定义应用程序需求

负载和力的要求

选择正确的线性滑轨和导轨首先要了解负载和力的需求。工程师必须找出系统将移动的很重的物体。静止负载和移动负载都很重要。下表列出了影响线性运动系统负载和力的主要因素：

预载也很重要。它占用了轴承座和导轨之间的空间。这使得系统更加坚硬并停止弯曲。更大的预紧力有助于精确运动，但会产生更多的摩擦和磨损。工程师必须找到合适的预紧力以获得高精度，但不会缩短线性滑轨的使用寿命。

行程长度和速度

工程师通过将工作行程、安心量和轴承台长度相加来计算出行程长度。他们必须考虑由于轨道或外部部件的尺寸而导致的任何行程损失。对于长途旅行，可能需要对接。速度以及开始移动的速度取决于系统的功能。许多线性滑轨的速度可达 3-5 m/s。这些步骤有助于设置行程和速度：

1. 求总负载重量。

2. 确定所需的速度。

3. 计算出力：力=负载重量×加速度。

4. 添加摩擦力和其他力。

5. 使用安心系数。

6. 设置行驶距离。

7. 设置循环时间。

8. 计算出行驶速度：行驶距离 ÷ 循环时间。

9. 想想环境如何影响它。

准确度和精度

有些工作，例如制造半导体，需要非常精确的线性运动和高精度。线性导轨的标准包括其运行直线度、高度和宽度限制以及块之间的差异。下表显示了这些因素如何改变负载和力：

选择正确的部件可力保系统沿直线移动并每次都停在应有的位置。

环境考虑

直线导轨通常在艰苦的地方工作。食品机械要处理液体、污垢以及高温或低温。工程师选择不锈钢导轨和全接触式密封件来防止生锈并保留内部的油脂。他们使用可以处理炎热或寒冷地方的塑料和油脂。定期检查，例如更换密封件和添加润滑脂，有助于延长线性滑轨的使用寿命。光滑的设计有助于防止污垢积聚。这些步骤有助于保持线性运动平稳、稳定，即使在艰苦的工作中也是如此。

线性滑轨和导轨的类型

要选择合适的线性滑轨和线性导轨，您需要了解主要类型。每种直线导轨对于某些工作都有特殊的好处。您的选择取决于负载、速度、精度以及使用场合。

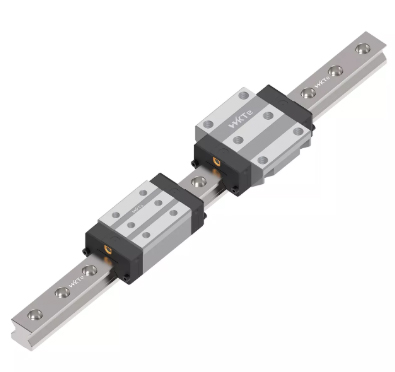

滚珠型直线滑块

滚珠型直线滑块具有钢珠轴承，在滑块和直线导轨之间滚动。这种设置使球在小点处接触轨道。它有助于降低摩擦力，让木块平稳移动。滚珠轴承精度高且运行速度快。这些线性滑轨非常适合需要高精度的工作，例如数控机床和检查工具。滚珠式直线导轨安静且移动轻柔，因此在清洁的地方也能很好地工作。但滚珠轴承不能承受与滚子轴承一样大的重量，因为它们接触的面积较小。滚珠型线性导轨系统非常适合快速、精确的工作，但不适用于重负载。

滚柱式直线滑块

滚柱式线性滑块使用圆柱滚子代替滚珠。这些滚轮沿着一条线接触轨道，而不仅仅是点接触。这使得接触面积更大。正因为如此，滚轮式线性滑轨可以承受更多的重量并且更坚硬。直线滚子轴承更能承受重载，并且不像滚珠轴承那样弯曲。滚柱式线性导轨也能平稳移动并有助于准确放置。这些线性滑轨非常适合需要非常坚硬的工作，例如大型机器和工厂机器人。滚柱轴承需要经常检查和清洁，以防止污垢进入，但在重负载下使用时，它们的使用寿命会更长。

提示： 滚柱式直线导轨轴承很适合需要强度和长寿命的艰苦作业。

直线轴承滑轨

直线轴承滑轨使用直线滚珠轴承或直线滚子轴承来帮助它们沿着直线导轨移动。这些幻灯片的设计可以是打开的或关闭的。线性轴承滑轨需要定期保养，例如每 2000-5000 次循环加油单次、检查密封件和清洁。滚珠轴承滑轨移动平稳，摩擦力小，但很容易脏，需要保持清洁。滚柱轴承滑轨更坚硬，使用寿命更长，尤其是在搬运重物时。保持所有线性轴承滑轨排列整齐并妥善保养，有助于延长它们的使用寿命并保持机器运行。

其他线性滑轨类型

有些工作需要特殊的线性引导系统。例如，微型线性滑轨适合狭小的空间。耐腐蚀直线导轨用于潮湿或肮脏的地方。一些直线运动滑轨具有内置驱动部件，使搭建更加容易。线性导轨滑架的设计因安装方式而异。工程师在选择这些线性运动导轨之前应该考虑他们的工作需要什么。

注意：始终选择与作业负载、速度和位置相匹配的线性导轨和线性导轨系统，以获得显著效果。

直线滑块的选择标准

选择正确的线性滑块需要仔细考虑。许多因素都会影响线性滑轨的工作效果和使用寿命。这些东西也改变了它们在机器中的可靠性。以下几点可帮助工程师和技术人员选择很适合其工作的线性滑块。

额定载荷和线性承载能力

工程师需要首先查看额定载荷。额定载荷表明线性滑轨可以安心承受多少重量。如果负载太重，滑轨可能会断裂或失去精度。对于数控设备等大型机器，三个主要额定载荷很重要：

• 基本额定静载荷：该数字显示直线导轨在不移动时可以承受的更大重量。如果重量太高，轴承可能会损坏并且无法正常移动。

• 静态容许力矩：该等级表示线性滑块可以以三种方式（MR、MP、MY）承受多大的扭转力。当负载不均匀或偏向一侧时，这一点很重要。

• 静态安心系数：此系数为重击或艰苦作业增加了额外的安心性。它有助于线性滑轨的使用寿命更长并保持安心。

制造商会选择铸铁、铝或不锈钢等材料来提高线性承载能力。他们会考虑材料的强度以及是否能够防锈。他们还研究了线性导轨的使用地点。轴承座圈的形状和滚动部件的类型也很重要。例如，带有滚珠轴承的型材导轨具有在负载时接触更多的轨道。对于相同尺寸的块，使用滚子代替滚珠几乎可以使负载能力增加一倍。

提示： 务必检查静态和动态额定载荷。考虑负载类型、速度以及阻止直线运动导轨早期故障的位置。

行程和行程长度

行程和行程长度显示线性滑块可以移动多远。工程师必须选择适合工作的行程长度。在实验室中，行程长度应与轴承长度相匹配。如果行程小于轴承长度的两倍，轴会受到更大的应力。这意味着额定动载荷需要修正系数。例如，如果行程小于轴承长度的 1.5 倍，工程师应将负载降低很多 42%。如果轴承长2英寸，行程1英寸，则仅使用额定载荷的60%。

要选择正确的行程和行程长度：

1. 测量滑块需要移动多远。

2. 添加额外的长度以力保安心和终点停止。

3. 检查行程长度是否与轴承长度相符。

4. 如果行程较短，请使用校正系数。

5. 力保载玻片可以处理所需的循环次数。

表格可以帮助显示行程和轴承长度如何协同工作：

选择正确的行程和行程长度有助于轴承使用寿命更长、工作效果更好。

安装和对准

安装和对准对于线性滑块非常重要。即使安装中的小错误也会使轴承寿命缩短一半。工程师应使安装面平整、均匀。平坦度和平行度是很重要的。激光工具有助于力保导轨笔直且平坦。这样可以防止噪音、不均匀磨损和精度损失。

安装和对齐的良好步骤是：

• 使安装面平坦且平行。

• 小心安装并遵循制造商的规则。

• 将螺栓拧紧优正确的松紧度。

• 经常检查并重新调整指南以保持准确。

• 考虑热量变化，以免零件移位。

• 力保所有部件均紧固，以便在使用过程中不会发生任何移动。

良好的对准可以降低轴承和滑块上的应力。它使系统更加精确，并有助于直线导轨的使用寿命更长。

驱动机构兼容性

线性滑块必须与所使用的驱动系统相匹配。两种主要的驱动系统是滚珠丝杠和皮带传动。每一种线性滑轨和轴承的工作原理都不同。

• 滚珠丝杠的精度很高，有时可达 0.0021 毫米。它们很硬，可以用更大的力推动。滚珠丝杠适合需要小心移动和低速的工作。但它们较重，可能不会走得那么快。

• 皮带传动装置使滑轨移动得更远并且成本更低。它们在肮脏的地方工作得更好，但会被污垢磨损。皮带传动不如滚珠丝杠坚硬或精确。它们可能会拉伸或滑动，从而降低准确性。

表格显示了差异：

工程师应将线性滑块和轴承与驱动系统相匹配。对于非常精确的工作，滚珠丝杠和带滚珠轴承的线性导轨是较好的。对于更长的移动和更低的成本，带有坚固线性滑轨的皮带传动效果很好。

注意：您选择的驱动系统会改变线性运动导轨的工作方式。始终考虑准确性、速度和所需护理之间的权衡。

计算方法

选择正确的线性滑块需要仔细的数学计算。工程师必须力保零件能够承受负载。这些块应该根据需要持续使用。他们��保零件能够承受负载。这些块应该根据需要持续使用。他们还需要适应工作的需要。本部分展示如何计算负载、寿命和尺寸。

负载能力计算

工程师在选择滑块之前必须了解其承载能力。这力保了导轨和轴承能够承受所有的力。步骤是：

1. 识别所有力
   工程师列出滑块上的每个力。这些力是负载的重量、加速度、摩擦力和外部撞击。如果块体上下安装，重力会增加更多的力。所以，必须计算全重。

2. 计算动态和静态负载

   动载荷的主要公式为：

   F = m × a + Ff

   在哪里：

• F = 总力 (N)

• m = 负载质量 (kg)

• a = 加速度 (m/s²)

• Ff = 摩擦力 (N)

• 动态负载：这是移动时的力。

• 静载荷：这是静止时的力。

3. 考虑力矩和偏移
   负载并不总是位于核心。当负载偏离核心时，会产生力矩 (Mx, My, Mz)。如果不进行检查，这些力矩可能会损坏轴承。工程师必须查看制造商的时刻评级。他们需要力保这些块能够承受这些力量。

4. 应用安心系数
   安心系数有助于应对意外撞击或负载变化。大多数工程师使用 1.5 到 3 的安心系数。

提示： 始终将起步力、加速度和摩擦力计入总力中。如果您跳过这些，您可能会选择错误的负载能力。

常见的计算错误

许多工程师在滑块的负载数学计算中犯了错误，尤其是在包装机中。很常见的错误是：

• 将平均速度与很终速度混合，会给出错误的力值。

• 不计算脱离、加速度和摩擦力，所以总力太低。

• 忘记动态力矩载荷，例如侧面或悬挂载荷。

• 没有计算出负载偏移产生的力矩，这可能会导致尺寸错误和损坏。

• 不考虑垂直安装，由于重力，垂直安装需要更多的力。

• 不包括热量、水或污垢等因素，这些因素会使轴承磨损得更快。

检查表可以帮助工程师避免犯这些错误并正确计算负载。

寿命估计

经过负载数学计算后，工程师猜测滑块将持续多长时间。 L10寿命公式用得很多。这个公式告诉我们 90% 的相同轴承可以工作多远或多长时间而不会损坏。

直线轴承的L10寿命公式为：

L10=(C/P)³×100km

在哪里：

• L10 = 额定寿命（公里）

• C = 基本额定动载荷 (N)

• P = 当量动载荷 (N)

寿命估计的步骤：

1. 求出额定动载荷 (C)
   制造商为每个滑块给出了该数字。

2. 计算当量动载荷 (P)
   该数字计算了工作时轴承上的所有力。

3. 应用 L10 公式
   将数字代入公式来猜测寿命。

4. 根据实际情况进行调整
   如果工作场所存在冲击、晃动或困难的地方，请缩短使用寿命。进行上油和清洁等操作有助于延长轴承的使用寿命。

注意： 寿命猜测需要良好的设置和维护。对中不良或缺油会使轴承寿命缩短一半以上。

应用尺寸

尺寸正确可以力保滑块合适且工作良好。工程师使用以下步骤：

1. 确定所需的行程和行程
   测量负载移动的距离。添加额外的安心和停止。

2. 选择滑块和导轨尺寸
   选择与负载和力矩相匹配的滑块和导轨。力保块长度和导轨宽度提供足够的支撑。

3. 检查安装和对准
   力保安装表面平整。对准不良会磨损零件并降低其工作性能。

4. 验证驱动机构兼容性
   力保滑块与驱动系统配合使用，例如滚珠丝杠或皮带传动。

5. 考虑环境因素
   选择能够防锈、防水和耐热的材料和密封件。对于肮脏或潮湿的工作，请使用不锈钢或涂层导轨。

6. 查看维护需求
   计划，经常给系统加油和检查。良好的保养使其运行良好、平稳。

标注： 遵循这些步骤的工程师可力保线性滑块移动平稳、持久且在每项工作中都能正常工作。

安装和维护技巧

安装直线导轨

以正确的方式安装线性导轨有助于延长其使用寿命。工程师遵循一些步骤来做到这一点：

1. 为工作选择合适的直线导轨。圆形导轨可以解决安装中的一些错误，但不够准确。型材导轨更坚固、更精确，但需要平坦的表面。

2. 通过打磨使安装面平整。布兰查德磨削为导轨提供了良好的基础。

3. 将导轨与边缘对齐或使用激光。将一根导轨放在直边旁边，然后设置第二根导轨。用手移动小车，看移动是否顺畅。

4. 仅在必要时才使用垫片。垫片可以解决小问题，但可能会导致新问题。

5. 检查小车沿整条轨道移动是否顺畅。如果没有粘住，则导轨已正确对齐。

6. 如果底座粗糙，请在安装型材导轨之前焊接并打磨表面。

7. 对齐不当会导致铁轨过早断裂。即使是很小的错误也会将铁轨推向一边并造成伤害。

做这项工作的人必须小心。如果导轨没有对齐，它们会磨损得更快。

润滑与保养

润滑有助于延长线性导轨的使用寿命，尤其是在快速移动时。工程师使用特殊的供油装置使油始终保持在轨道上。例如，配备 K1-L 装置的 NSK NH/NS 导轨的滚珠槽上涂有新油。这使得油的使用寿命几乎延长了一倍，摩擦力减少了 20%。盖子可防止灰尘和污垢，因此导轨在恶劣环境下的使用寿命可延长十倍。给导轨上油和检查通常可以使其正常工作。

常见错误

工程师在安装直线导轨时有时会犯错误：

1. 将导轨放置在不够平坦的表面上，尤其是当导轨未对齐时。

2. 使用错误的肩部尺寸，例如太大的角，这会导致导轨无法对齐。

3. 选择错误的预紧力可能会导致导轨太紧或太松。

4. 没有在整个长度上测试铁轨，因此他们错过了排列问题。

5. 忘记选择正确的材料或涂层，这可能会使导轨生锈或使用寿命缩短。

经常检查导轨并保存良好的记录有助于防止这些错误。对工人进行良好培训可力保以正确的方式安装和维护导轨。

选择直线滑块需要有一个循序渐进的计划。工程师必须首先计算出负载。他们还需要检查方块应该移动多远。工作的精度要求必须与滑块相匹配。制造商数据表提供了有用的数字。这些显示了该块可以承受多少重量。他们还列出了速度、精度以及持续时间。清洁和给滑块上油通常有助于延长其使用寿命。这也使其工作得更好。使用清单可以帮助工�fb5e7cd2d91f=支撑结构要求

常问问题

什么是线性滑块及其工作原理？

线性滑块在导轨上移动。它可以帮助机器平稳、准确地移动。滚珠轴承或滚子块内的摩擦力较低。线性滑块支撑重量并引导运动。它们用于数控机床和自动化系统。

如何为您的应用选择合适的直线滑块轴承？

工程师首先查看额定载荷。他们检查方块需要移动多远。准确性也很重要。环境和驱动系统很重要。 Weikente 的产品数据有助于为每项工作选择正确的模块。

直线滚珠轴承滑块和直线轴承滑块有什么区别？

线性滚珠轴承滑块使用滚珠来减少摩擦并提高速度。线性轴承滑块可以有滚珠或滚子。滚子类型比球类型承载更多重量并且更硬。

您应该多久维护单次直线运动滚珠轴承滑块？

定期保养可以使模块保持良好的工作状态。工程师应该每隔几千个循环加油并检查缸体。在困难的地方，更频繁地检查和清洁模块。这样可以防止磨损并有助于延长块的使用寿命。

直线滑块可以在肮脏或潮湿的环境中使用吗？

是的，Weikente 的线性滑块使用防锈材料。全接触式密封可防止灰尘和水进入。良好的密封和清洁有助于砌块在恶劣条件下正常工作。
