Линейная направляющая работает за счет использования элементов качения, таких как шарики или ролики, для обеспечения плавного движения между движущейся кареткой и неподвижным рельсом. Преобразуя трение скольжения в трение качения, эти компоненты обеспечивают высокоскоростную работу, значительную несущую способность и исключительную точность позиционирования в автоматизированном оборудовании.
Понимание внутренней механики, структурного проектирования и требований к техническому обслуживанию этих систем жизненно важно для инженеров и специалистов по закупкам, стремящихся оптимизировать производительность оборудования. В этой статье подробно рассматриваются инженерные принципы, которые делают линейные направляющие основой современной промышленной автоматизации.
Раздел |
Краткое содержание |
Базовая структура линейного руководства |
В этом разделе подробно описаны основные компоненты, включая рельс, каретку (блок) и систему внутренней циркуляции, обеспечивающую линейное движение. |
Как работают тела качения |
Глубокое погружение в физику трения качения и трения скольжения, а также в то, как вращающиеся шарики или ролики поддерживают непрерывное движение. |
Предварительная загрузка и ее важность |
Объясняет, как регулируется внутренний зазор для увеличения жесткости и устранения люфта, обеспечивая устойчивость системы при высоких нагрузках. |
Смазка в линейных направляющих |
Обсуждается необходимость использования смазки или масла для снижения нагрева, предотвращения износа и продления срока службы системы направляющих. |
Применение линейных направляющих |
Освещает различные отрасли промышленности, в которых используются эти компоненты: от высокоскоростного производства полупроводников до тяжелой механической обработки. |
Базовая конструкция линейного направляющего рельса состоит из двух основных компонентов: прецизионно отшлифованного стального рельса и подшипникового блока (также известного как каретка), в котором размещены рециркулирующие тела качения.
Рельс обычно изготавливается из высокопрочной углеродистой или нержавеющей стали и имеет прецизионно обработанные канавки, выполняющие роль дорожек качения. Форма этих канавок соответствует профилю тел качения, обеспечивая максимальную площадь контакта и стабильность. Поверхность рельса часто закаливается, чтобы выдерживать огромное давление, оказываемое вагоном во время высокоскоростных операций.

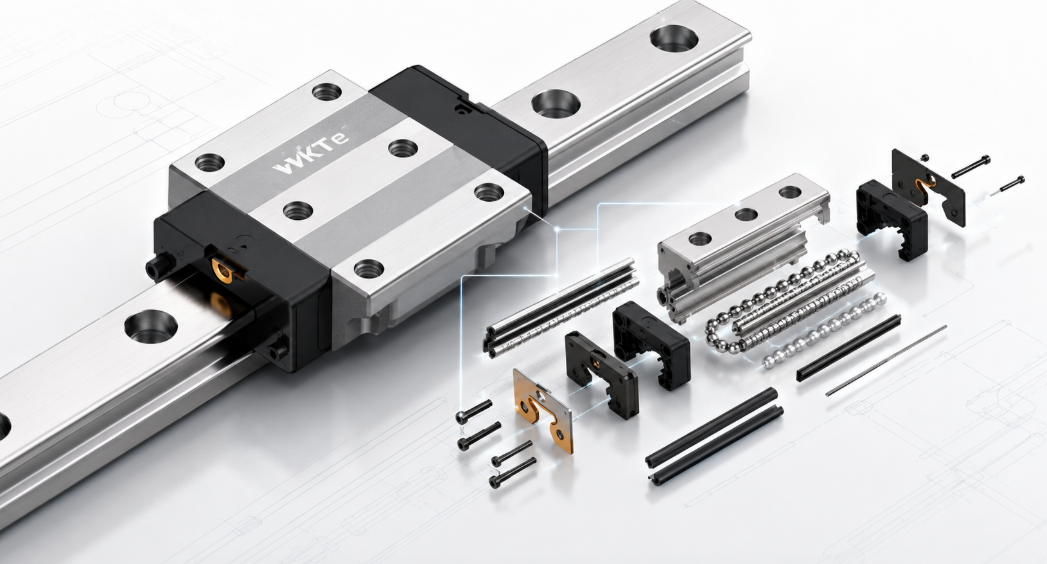

Блок подшипников представляет собой сложную сборку, состоящую из нескольких подкомпонентов, включая внешний корпус, внутренние стальные шарики или ролики, торцевые крышки и уплотнения. Торцевые крышки особенно важны, поскольку они содержат поворотные пути, которые позволяют телам качения рециркулировать из нагруженной зоны обратно в разгруженную зону. Эта непрерывная петля позволяет вагону беспрепятственно перемещаться по всей длине рельса.
Кроме того, современные конструкции включают сложные системы уплотнений на обоих концах блока. Эти уплотнения предотвращают попадание пыли, металлической стружки и других загрязнений во внутренние дорожки качения, что может привести к преждевременному выходу из строя. Высококачественные системы, такие как Линейные направляющие спроектированы с жесткими допусками, чтобы гарантировать, что интерфейс между блоком и рельсом останется гладким и без трения в течение миллионов циклов.
Тела качения в линейной направляющей работают, циркулируя по замкнутой системе внутри каретки, эффективно заменяя трение скольжения трением качения для достижения плавного и эффективного движения.
В традиционном подшипнике скольжения две поверхности трутся друг о друга, создавая значительное нагревание и сопротивление. А Линейная направляющая решает эту проблему, помещая между рельсом и блоком стальные шарики или цилиндрические ролики. При движении блока эти элементы катятся по дорожке качения. Как только они достигают конца нагруженной секции блока, концевые заглушки перенаправляют их на обратный путь, где они возвращаются к началу схемы, чтобы начать процесс снова.
Геометрия контакта этих элементов является решающим фактором производительности. В направляющих шарикового типа обычно используется конструкция канавок «круглая дуга» или «готическая арка», которая обеспечивает две или четыре точки контакта. Эта конструкция отлично подходит для высокоскоростных применений, где низкое трение является приоритетом. Напротив, в направляющих роликового типа используются цилиндрические ролики, которые обеспечивают линейный, а не точечный контакт, что значительно увеличивает площадь поверхности и позволяет системе выдерживать гораздо более тяжелые веса. Для тех, кто интересуется пределами этих систем, понимание Какой вес может выдержать линейная направляющая, важно для правильной конструкции машины.
Эффективность этого механизма качения позволяет добиться гораздо более низкого коэффициента трения, обычно от 0,002 до 0,005. Такая эффективность означает, что двигатели меньшего размера могут использоваться для привода больших нагрузок, что приводит к экономии энергии и снижению износа всей системы механического привода. Вот почему многие прецизионные отрасли выбирают Роликовые линейные направляющие, когда им необходимо сбалансировать тяжелую нагрузку с плавным и последовательным перемещением.
Предварительная нагрузка — это процесс использования тел качения, размер которых немного превышает пространство между блоком и дорожками качения рельса, для устранения внутреннего зазора и повышения общей жесткости системы.
В точном машиностроении любой «люфт» или «люфт» внутри подшипника может привести к вибрациям, неточностям и плохому качеству поверхности при механической обработке. Применяя предварительную нагрузку, тела качения постоянно находятся под контролируемым сжимающим усилием. Это гарантирует, что каретка остается прочно прижатой к рельсу даже при воздействии различных внешних сил, таких как сила резания шпинделя или инерция быстрого ускорения.
Существуют различные уровни предварительной загрузки в зависимости от требований приложения. Легкая предварительная нагрузка идеальна для применений, где низкое трение и плавность движения более важны, чем абсолютная жесткость, например, в лабораторной автоматизации. Средняя или тяжелая предварительная нагрузка используется во фрезерных и токарных станках с ЧПУ, где система должна выдерживать большие нагрузки резания без отклонения. Более высокий предварительный натяг увеличивает внутреннюю нагрузку на компоненты, что может немного сократить срок службы, но является необходимым компромиссом для получения высокоточной продукции.
Инженеры должны тщательно рассчитывать необходимую предварительную нагрузку, чтобы избежать «чрезмерного ограничения» системы. Чрезмерная предварительная нагрузка может привести к нежелательному нагреву и увеличению силы, необходимой для перемещения каретки. Однако при правильной калибровке предварительная нагрузка значительно улучшает повторяемость и характеристики демпфирования вибрации. Линейная направляющая , что делает ее краеугольным камнем высокопроизводительного промышленного дизайна.
Смазка необходима в линейных направляющих для образования защитной пленки между телами качения и дорожками качения, которая сводит к минимуму трение, рассеивает тепло и предотвращает коррозию.
Без надлежащей смазки контакт металла по металлу между шариками/роликами и рельсом приведет к быстрому износу — явлению, известному как «питтинг» или «отслаивание». Смазки выполняют несколько функций: они уменьшают тепло, выделяемое при высокоскоростной циркуляции тел качения, обеспечивают буфер против ударных нагрузок и покрывают прецизионно отшлифованные поверхности, чтобы предотвратить окисление, вызванное влагой или химическим воздействием в заводских условиях.
Существует два основных типа смазочных материалов: консистентная смазка и масло.
Смазка консистентной смазкой: это наиболее распространенный метод. Его легко наносить через смазочные ниппели на каретке, и он дольше остается на месте, обеспечивая равномерный защитный слой.
Масляная смазка: используется в основном в высокоскоростных или высокотемпературных системах. Масло может циркулировать через автоматизированную систему, обеспечивая постоянное охлаждение и очистку внутренних дорожек качения.
Соблюдение строгого графика смазки — наиболее эффективный способ продлить срок службы вашего оборудования. Пренебрежение этим может привести к повышенному шуму, резким движениям и возможному заклиниванию системы. При выборе компонентов, таких как Для роликовых линейных направляющих пользователи должны обеспечить легкий доступ к смазочным отверстиям для планового обслуживания.
Линейные направляющие используются во многих отраслях промышленности, где точность, скорость и надежность имеют первостепенное значение: от тяжелого производства до тонкой сборки электроники.
Поскольку эти компоненты настолько универсальны, их можно найти практически в каждом секторе современной промышленности. Их способность выдерживать различные типы нагрузок, включая радиальные, обратно-радиальные и боковые нагрузки, делает их идеальными для многоосных систем перемещения. Будь то вертикальная ориентация или горизонтальная установка, Линейная направляющая обеспечивает необходимую устойчивость при сложных движениях.
Станки: фрезерные, токарные и шлифовальные станки с ЧПУ требуют исключительной жесткости и точности. Линейные направляющие позволяют этим машинам перемещать тяжелые режущие головки с субмикронной точностью.
Промышленные роботы: от роботизированных манипуляторов на сборочных линиях автомобилей до декартовых роботов, используемых для операций «подбора и размещения», линейные направляющие обеспечивают быстрое и повторяемое движение, необходимое для высокопроизводительного производства.
Медицинское оборудование: Рентгеновские столы, МРТ-сканеры и автоматизированные лабораторные диспенсеры используют линейные направляющие, обеспечивающие бесшумную работу и плавное движение без вибрации, что имеет решающее значение для комфорта пациента и точности диагностики.
Производство полупроводников. При производстве микрочипов даже малейшая вибрация может испортить пластину. Высокоточные линейные направляющие используются для позиционирования кремниевых пластин с невероятной скоростью и точностью.
Логистика и упаковка. Высокоскоростные системы сортировки и упаковочные машины используют линейные направляющие для управления быстрым перемещением товаров, гарантируя правильную обработку и маркировку товаров в больших объемах.
Выбор правильного руководства во многом зависит от окружающей среды. Например, в чистых помещениях требуются направляющие из нержавеющей стали со специализированными смазочными материалами с низким выделением газов. И наоборот, в деревообрабатывающем цехе направляющие должны быть оснащены мощными скребками для уборки опилок. Для специализированных проектов понимание Вес, который может выдержать линейный рельс, помогает выбрать правильный размер и тип рельса для конкретной промышленной задачи.
