リニアロッドと リニア ガイド レールは どちらもリニア モーション システムに不可欠なコンポーネントですが、異なる原理で動作し、明確な利点をもたらします。これらの違いを理解することは、特定のアプリケーションに適切なコンポーネントを選択するために不可欠です。
リニア ロッドはリニア アクチュエータまたはリード スクリューとも呼ばれ、通常はリニア ベアリング内で移動する円筒形のロッドで構成されています。これらのシステムは設計が比較的シンプルで、高精度が主な関心事ではないアプリケーションでよく使用されます。ロッドの動きは通常、ナットまたはネジの回転によって実現され、回転運動が直線運動に変換されます。
リニアロッドの主な利点の 1 つは、その費用対効果です。一般に、リニア ガイド レールに比べて、製造とメンテナンスのコストが低くなります。さらに、リニアロッドは取り付けが簡単で、必要なメンテナンスも最小限であるため、予算を重視した用途に人気があります。ただし、精度と耐荷重の点で制限があります。ロッドとベアリング間の摩擦により、時間の経過とともに磨耗が発生し、システムの精度と寿命が低下する可能性があります。
リニアロッドは、3D プリンタ、CNC マシン、および中程度の精度で十分なその他の自動化機器などの用途で一般的に使用されます。また、コンパクトでデザインがシンプルなため、スペースが限られている環境でも好まれます。

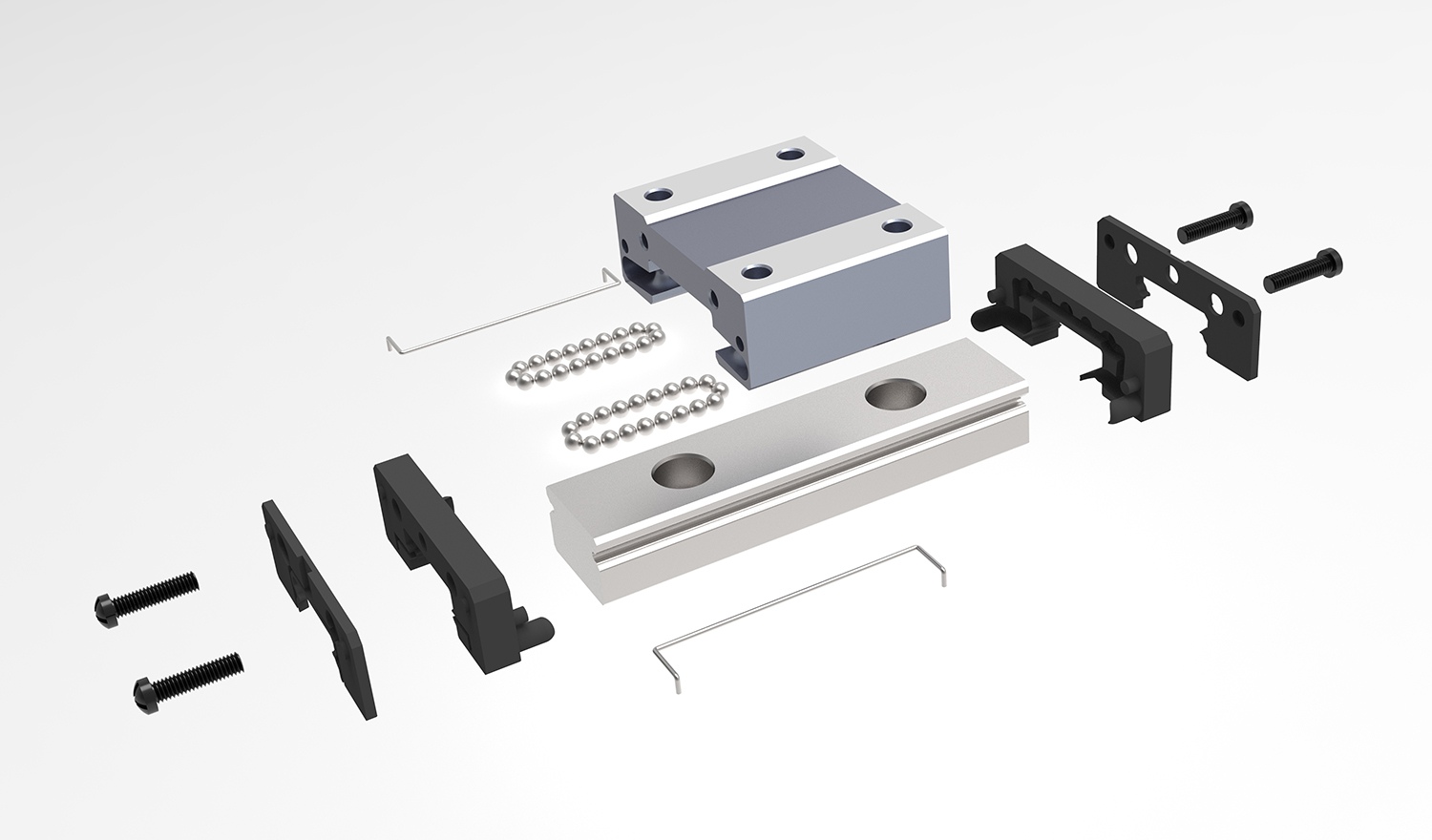

一方、リニアガイド レールはより洗練されており、より高い精度と耐荷重を実現するように設計されています。これらのシステムは通常、レールと、ボール ベアリングまたはローラー ベアリングによって支持され、レールに沿って移動するキャリッジで構成されます。この設計により、スムーズで低摩擦の動きが可能になり、リニア ガイド レールは高い精度と再現性が必要な用途に最適です。
リニア ガイド レールの主な利点の 1 つは、リニア ロッドと比較して、より高い負荷を処理し、高速で動作できることです。構造に含まれる精密エンジニアリングにより、最小の遊びと高い剛性が確保されており、これは半導体製造、医療機器、高速機械などの用途に不可欠です。さらに、リニア ガイド レールは内部コンポーネントを塵、破片、その他の環境要因から保護するために密閉できるため、汚染に対する耐性が優れています。
また、リニアガイドレールはリニアロッドに比べて耐久性が高く、長寿命です。高品質の素材と高度な製造技術の使用により、これらのシステムは過酷な動作条件に耐え、長期間にわたってそのパフォーマンスを維持できます。ただし、精度と性能の向上にはコストがかかるため、リニア ガイド レールはリニア ロッドに比べて高価なオプションになります。
要約すると、リニアロッドとリニアガイドレールの主な違いは、設計、精度、耐荷重、コストにあります。リニアロッドはよりシンプルでコスト効率が高く、中程度の精度で十分な用途に適しています。一方、リニアガイドレールは、高精度、高耐荷重、長寿命を実現しており、高性能用途に最適です。
最適なタイプのリニア レールを選択するには、精度、耐荷重、環境条件、コストなどのいくつかの要素を考慮する必要があります。リニアガイドレールにはさまざまな種類があり、それぞれに独自の長所と短所があります。これらの違いを理解することは、情報に基づいた意思決定を行うのに役立ちます。
ボール ベアリング リニア ガイド レールは最も一般的なタイプの 1 つで、スムーズで正確な動きで知られています。これらのレールはボール ベアリングを使用してキャリッジとレール間の摩擦を軽減し、効率的かつ正確な直線運動を可能にします。ボールベアリングレールは一般オートメーションから高精度機械まで幅広い用途に適しています。
ボール ベアリング リニア ガイド レールの主な利点の 1 つは、高精度と低摩擦です。そのため、CNC 機械、ロボット工学、半導体製造など、スムーズで正確な動きが必要なアプリケーションに最適です。さらに、ボール ベアリング レールはメンテナンスが比較的簡単で、損傷した場合は交換できるため、システムの寿命が長くなります。
ただし、ボール ベアリング リニア ガイド レールにはいくつかの制限があります。ローラー ベアリング レールほど堅牢ではないため、過酷な用途には適さない場合があります。さらに、ボールベアリングは適切に密閉されていないと塵や破片の影響を受ける可能性があるため、汚れの影響を受けやすくなります。
ローラー ベアリング リニア ガイド レールは、ボール ベアリング レールに比べて高い耐荷重と剛性を備えています。これらのレールには円筒ころ軸受が使用されており、荷重がより均等に分散され、たわみに対する耐性が向上します。ローラー ベアリング レールは、高精度と耐荷重が要求されるヘビーデューティ用途に最適です。
ローラー ベアリング リニア ガイド レールの主な利点の 1 つは、精度を損なうことなく、より高い負荷を処理し、高速で動作できることです。そのため、大型 CNC 機械、産業用ロボット、頑丈な自動化機器などの用途に適しています。さらに、ローラー ベアリング レールは、ボール ベアリング レールと比べて、汚れに対する耐性が高く、耐久性にも優れています。
ただし、ローラーベアリングリニアガイドレールはボールベアリングレールに比べて高価であり、製造が複雑です。また、より多くのメンテナンスが必要となり、損傷した場合の交換がより困難になる場合があります。これらの欠点にもかかわらず、ローラー ベアリング レールは優れた性能と寿命を誇るため、高性能用途には価値のある投資となります。
フラット ガイド レールは、独特の利点を備えた別のタイプのリニア ガイド レールです。これらのレールは、キャリッジの動きをガイドする一連の溝またはチャネルを備えた平坦な表面で構成されています。フラット ガイド レールは、そのシンプルさと取り付けの容易さで知られており、さまざまな用途で人気の選択肢となっています。
フラット ガイド レールの主な利点の 1 つは、その多用途性です。単純な自動化タスクから複雑な機械まで、幅広いアプリケーションで使用できます。また、フラット ガイド レールは比較的安価でメンテナンスが容易なため、多くの業界にとって費用対効果の高いオプションとなっています。
ただし、フラット ガイド レールにはいくつかの制限があります。ボール ベアリングやローラー ベアリング レールほど精密ではないため、高精度の用途には適さない場合があります。さらに、適切にメンテナンスされていない場合、平らな表面が摩擦や汚れの影響を受ける可能性があるため、磨耗しやすくなります。
さまざまなタイプの違いをよりよく理解するには、 リニアガイドレールの主要な性能指標に基づいて比較してみましょう:
| リニアレールの種類 | 精度 | 耐荷重 | 速度 | 耐久性 | コスト |
|---|---|---|---|---|---|
| ボールベアリング | 高い | 適度 | 高い | 適度 | 低から中程度 |
| ローラーベアリング | 非常に高い | 高い | 高い | 高い | 高い |
| フラット | 適度 | 低い | 適度 | 低い | 低い |
表に見られるように、ボールベアリングリニアガイドレールは、精度、負荷容量、コストのバランスが取れており、幅広い用途に適しています。ローラーベアリングリニアガイドレールは、精度と耐荷重の点で優れた性能を提供しますが、コストが高くなります。フラット ガイド レールは最もコスト効率の高いオプションですが、精度と耐久性の点で制限があります。
最適なタイプのリニア レールは、最終的にはアプリケーションの特定の要件によって決まります。高精度で耐久性の高い用途には、ローラー ベアリング リニア ガイド レールが推奨されます。一般的な自動化やコスト重視の用途では、ボール ベアリング リニア ガイド レールが適切な妥協策となります。フラット ガイド レールは、精度が主な関心事ではないシンプルで予算重視の用途に適しています。
リニアレールとロッドのどちらを選択するかは、リニアモーションシステムの性能、精度、寿命に影響を与える重要な決定です。リニアロッドはよりシンプルでコスト効率が高く、中程度の精度で十分な用途に適しています。一方、リニアガイドレールは、高精度、高耐荷重、長寿命を実現しており、高性能用途に最適です。
最適なタイプのリニア レールを選択するには、精度、耐荷重、環境条件、コストなどの要素を考慮する必要があります。ボール ベアリング リニア ガイド レールは、性能とコストのバランスが取れています。一方、ローラー ベアリング リニア ガイド レールは、過酷な用途に優れたパフォーマンスを提供します。フラット ガイド レールは、シンプルで予算を重視したアプリケーションにとって、コスト効率の高いオプションです。
