Le guide lineari e i binari si rivelano indispensabili nei distributori automatici di prodotti ospedalieri

Le guide lineari sono componenti fondamentali nei moderni sistemi automatizzati di distribuzione di tessuti medicali, poiché forniscono il movimento lineare preciso, l'elevata capacità di carico e il funzionamento regolare necessari per trasportare, smistare e distribuire rapidamente camici chirurgici mantenendo l'assoluta affidabilità all'interno degli ambienti ospedalieri 24 ore su 24, 7 giorni su 7.

A colpo d'occhio

Il ruolo dei sistemi di movimento nella distribuzione medica

I distributori automatizzati di tessuti medicali fanno molto affidamento su gruppi di guide lineari ad alta precisione per azionare i loro meccanismi di recupero interni in modo fluido, garantendo che gli operatori sanitari ricevano immediatamente indumenti chirurgici puliti.

Gli ambienti ospedalieri moderni richiedono efficienza assoluta, soprattutto nelle zone ad alta pressione come le sale chirurgiche, i reparti di emergenza e le unità di terapia intensiva. I distributori automatici di strofinacci fungono da centri di distribuzione automatizzati che gestiscono gli inventari, monitorano l'utilizzo tramite sistemi RFID o codici a barre e distribuiscono prodotti tessili su richiesta. All'interno di queste macchine, un portale robotizzato multiasse o un meccanismo di raccolta si muove rapidamente lungo percorsi orizzontali e verticali per individuare la dimensione, lo stile e il colore corretti dei camici richiesti dall'interfaccia utente. Questo movimento complesso richiede robusti meccanismi di guida fisica per prevenire disallineamenti, inceppamenti o guasti meccanici durante i turni operativi critici.

Implementazione di un'alta qualità la guida lineare assicura che il carrello di prelievo motorizzato segua una precisa traiettoria geometrica. Questi sistemi di movimento traducono la coppia rotazionale dei servomotori o dei motori passo-passo in un movimento lineare estremamente preciso. Senza un allineamento strutturale rigido, lo spostamento del peso delle scaffalature di stoccaggio interne e le forze dinamiche generate durante una rapida accelerazione causerebbero una deflessione strutturale, con conseguente maggiore usura delle cinghie di trasmissione o delle viti a ricircolo di sfere. Offrendo un'accelerazione di scorrimento fluida e una bassa resistenza all'attrito, questi componenti industriali mantengono i distributori medici perfettamente funzionanti 24 ore su 24.

Inoltre, l'integrazione di moduli di movimento specializzati consente ai distributori automatici ospedalieri di massimizzare il volume di stoccaggio interno. Poiché i percorsi di tracciamento sono compatti e prevedibili, i team di ingegneri possono posizionare le fessure degli indumenti più vicine tra loro, massimizzando la capacità volumetrica delle macchine. L'elevata rigidità di una guida lineare prodotta professionalmente previene le oscillazioni vibrazionali alla fine della corsa, consentendo agli array di sensori di prelievo di confermare immediatamente l'acquisizione dell'indumento senza attendere lo smorzamento strutturale, riducendo drasticamente i tempi complessivi di transazione del ciclo.

Architettura meccanica dei sistemi di vendita automatizzata

Il layout interno di un distributore automatizzato di tessuti comprende più moduli specializzati che lavorano in stretto coordinamento per ottimizzare lo spazio e massimizzare la produttività. Una tipica macchina ad alta capacità utilizza un sistema robotico di coordinate cartesiane che opera su tre assi perpendicolari, ciascuno dei quali richiede un supporto lineare specializzato per resistere al funzionamento continuo.

1. Sistema di guide orizzontali sull'asse X: controlla la corsa longitudinale del gruppo raccoglitore principale su tutta la larghezza dell'armadio di stoccaggio principale.

2. Gruppo sollevatore asse Y verticale: guida il carrello di sollevamento verticale verso l'alto e verso il basso per accedere a diversi livelli di stoccaggio e scaffalature.

3. Modulo di estrazione dell'asse Z: si estende in avanti e all'indietro nelle fessure degli indumenti per recuperare fisicamente o rifornire i singoli pacchi di pulizia.

Vantaggi principali delle guide lineari nelle applicazioni mediche

L'implementazione di configurazioni di guide lineari di alta qualità all'interno dei dispenser per scrub ospedalieri offre un'eccezionale precisione geometrica, una durata operativa meccanica estesa, impronte acustiche minime e rigidità strutturale superiore.

Il vantaggio principale dell'integrazione dei sistemi di guide premium nei chioschi di distribuzione ospedaliera è la drastica riduzione dei tempi di inattività operativa. I macchinari ospedalieri devono funzionare senza problemi perché qualsiasi ritardo nella disponibilità degli scrub può interrompere i programmi chirurgici e compromettere i protocolli di igiene ospedaliera. Le guide di alta qualità sono costruite per tollerare miliardi di cicli sovrapposti con un'usura minima, garantendo che i bracci robotici interni mantengano una precisione di posizionamento inferiore al millimetro per anni di servizio continuo. Questo livello di affidabilità è irraggiungibile con le guide a rulli di base o con i meccanismi di scorrimento non guidati.

Le prestazioni acustiche rappresentano un altro fattore critico all'interno delle mura ospedaliere. Gli ambienti di cura richiedono bassi livelli di rumore ambientale, il che significa che il forte rumore meccanico proveniente dai distributori automatici situati vicino ai reparti di degenza o alle postazioni degli infermieri è del tutto inaccettabile. I design avanzati a ricircolo di sfere e le configurazioni specializzate dei rulli smorzano drasticamente l'emissione acustica garantendo un contatto regolare e continuo tra le superfici dei cuscinetti e le piste delle rotaie. Questa gestione acustica consente alle macchine di eseguire cicli di recupero rapidi in tutta tranquillità, preservando l'atmosfera tranquilla necessaria nelle moderne strutture sanitarie.

Inoltre, l'ottimizzazione dello spazio rimane un vantaggio chiave per gli amministratori ospedalieri che desiderano massimizzare la metratura. Una guida lineare compatta e rigida consente al design della macchina di ridurre al minimo lo spessore dei supporti strutturali senza sacrificare l'integrità strutturale o le prestazioni di carico. Questa efficienza in termini di spazio si traduce direttamente in una maggiore capacità di stoccaggio degli indumenti con un ingombro ridotto della macchina, consentendo agli ospedali di posizionare le unità in corridoi stretti e sale relax ad accesso limitato dove lo spazio è limitato.

Caratteristiche di progettazione che migliorano l'efficienza dei distributori automatici

Per apprezzare appieno il modo in cui questi componenti migliorano le apparecchiature di vendita, è importante analizzare le caratteristiche di progettazione specifiche che eliminano il gioco meccanico e massimizzano la reattività complessiva del sistema durante i cicli di utilizzo continuo.

1. Blocchi cuscinetto precaricati: elimina il gioco interno tra sfere e piste per ottenere gioco zero ed elevata rigidità strutturale.

2. Tenute sintetiche integrate: impediscono l'ingresso di lanugine, polvere e fibre tessili disperse nell'aria nei percorsi di ricircolo interno dei cuscinetti.

3. Geometria ottimizzata della canalina ad arco gotico: consente uguali capacità di carico in tutti gli orientamenti di montaggio orizzontale, verticale e laterale.

Metriche delle prestazioni tecniche e capacità di carico

Le prestazioni finali dei dispenser automatizzati di pulizia dipendono direttamente dalla comprensione dei limiti di rigidità strutturale e dall'analisi della quantità di peso che può supportare una guida lineare durante le sequenze di movimento dinamico.

Quando si progetta un distributore automatico di scrub, il calcolo dei vettori di carico statico e dinamico è fondamentale per prevenire guasti meccanici. Il sistema deve supportare non solo il peso morto costante del gruppo di raccolta strutturale, ma anche le forze variabili generate durante improvvisi cambi di velocità e arresti di emergenza. Determinare Quanto peso può sostenere una rotaia lineare implica valutare il coefficiente di carico dinamico di base, che rappresenta il carico costante sotto il quale un gruppo di guide identiche può percorrere una distanza teorica di 100 chilometri senza mostrare segni di sfaldamento del materiale.

Per gli assi di sollevamento verticali, la guida è soggetta a carichi di momenti significativi, in particolare momenti di beccheggio e imbardata, poiché il peso dei pacchi di pulizia è spostato a sbalzo verso l'esterno dalla colonna verticale principale. Le guide Premium utilizzano configurazioni specializzate a più corone di sfere che distribuiscono queste forze complesse in modo uniforme su quattro distinte zone di contatto. Questo contatto multipunto garantisce che, anche quando la macchina è completamente carica di indumenti protettivi pesanti, camici da laboratorio pesanti o biancheria chirurgica specializzata, i blocchi dei cuscinetti scivolano con un attrito minimo e senza vincoli strutturali.

La resistenza alla deflessione è altrettanto importante per mantenere la precisione della posizione durante le sequenze di consegna ad alta velocità. Se un binario si piega anche leggermente sotto la coppia dinamica di un carrello in rapido movimento, il meccanismo di presa automatizzato potrebbe disallinearsi con la fessura dell'indumento interessata, causando un codice di errore. Selezionando le rotaie realizzate in acciai al carbonio temprati a induzione o leghe speciali, i progettisti garantiscono che la struttura della macchina mantenga la rettilineità assoluta sotto i massimi carichi utili operativi, garantendo così un elevato punteggio MTBF (Mean Time Between Failures).

Capacità di carico e profili delle specifiche strutturali

Progettare un sistema di movimento affidabile richiede la valutazione di parametri tecnici specifici per far corrispondere i limiti strutturali del sistema con le precise esigenze delle operazioni continue di distribuzione medica.

1. Coefficiente di carico dinamico di base (C): la metrica di base utilizzata per calcolare la durata a fatica nominale degli elementi volventi a ricircolo in movimento.

2. Coefficiente di carico statico di base (C0): il carico statico massimo consentito che impedisce la deformazione strutturale permanente nelle zone di contatto volvente.

3. Momento statico ammissibile (M0): la capacità di resistenza torsionale attraverso i vettori di rotazione di beccheggio, rollio e imbardata.

Guide a rulli o a sfere in ambienti ospedalieri

La selezione del tipo ottimale di elemento volvente meccanico è fondamentale, poiché le installazioni per carichi pesanti spesso utilizzano un sistema di guide lineari a rulli ad alte prestazioni per gestire distribuzioni di carico elevate e transizioni fluide.

Nella scelta dei componenti interni ideali, i progettisti meccanici devono scegliere tra elementi a ricircolo di sfere ed elementi a rulli cilindrici. Le guide con cuscinetti a sfere sono ampiamente conosciute per il loro attrito iniziale estremamente basso e le eccellenti capacità ad alta velocità, che le rendono perfette per raccoglitori cartesiani per carichi leggeri e medi. Tuttavia, quando una macchina è configurata per strutture di stoccaggio centralizzate ad alta capacità, ovvero per la movimentazione di centinaia di libbre di cotone denso e compresso e indumenti medici sintetici, un operatore specializzato l'opzione della guida lineare a rulli diventa estremamente vantaggiosa. I rulli offrono un contatto lineare anziché puntuale, aumentando drasticamente la capacità di carico strutturale e la rigidità dell'intero telaio della macchina.

La scelta tra queste architetture di progettazione influisce sulle proprietà di smorzamento delle vibrazioni all'interno del telaio della macchina. I design dei contatti lineari forniscono caratteristiche di smorzamento superiori, il che significa che gli urti derivanti da improvvise frenate del motore o spostamenti meccanici vengono assorbiti in modo più efficiente all'interno del blocco cuscinetto. Questo smorzamento impedisce alle vibrazioni di penetrare nei sensibili lettori di codici a barre della macchina, nelle schede di controllo elettroniche e nelle interfacce utente touchscreen, proteggendo nel tempo i delicati sottoassiemi elettronici da microfratture.

Inoltre, i profili di attrito svolgono un ruolo significativo nel determinare il consumo energetico dei sistemi di distribuzione ospedaliera. Un attrito inferiore significa che la macchina richiede meno energia elettrica per spostare il portale di recupero, supportando la sostenibilità dell'ospedale e le iniziative di efficienza energetica. I sistemi a sfere offrono una resistenza al rotolamento minima, mentre i gruppi a rulli forniscono una stabilità eccezionale sotto carichi di spostamento pesanti. Il bilanciamento di questi fattori garantisce che l'apparato distributore mantenga una velocità di ciclo ottimale e un'affidabilità operativa a lungo termine.

Analisi comparativa delle architetture degli elementi rotanti

Per guidare i team di ingegneri nella scelta dei componenti giusti, questa analisi comparativa evidenzia i compromessi operativi tra le configurazioni dei cuscinetti a sfere e a rulli all'interno dell'hardware medico automatizzato.

1. Geometria della zona di contatto: gli elementi sferici utilizzano una zona di contatto puntuale localizzata, mentre i design a rulli presentano una zona di contatto a linea allungata.

2. Fattore di rigidità: i sistemi a rulli forniscono una maggiore resistenza alla deflessione, mentre i sistemi a sfera offrono una flessibilità superiore per disallineamenti strutturali minori.

3. Coefficienti di attrito: i cuscinetti a sfere riducono al minimo la coppia di avviamento, mentre i cuscinetti a rulli forniscono una stabilità di tracciamento superiore sotto carichi sfalsati estremi.

Protocolli di manutenzione e longevità per distributori automatici

L'implementazione di programmi di lubrificazione preventiva coerenti e l'utilizzo di anelli di tenuta ottimizzati garantisce che le reti di guide lineari funzionino senza interruzioni per decenni di servizio ospedaliero.

L'affidabilità a lungo termine dei distributori automatici di scrub ospedalieri dipende direttamente dal mantenimento dei regimi di lubrificazione corretti all'interno dei canali dei cuscinetti a ricircolo. Senza una pellicola continua e microscopica di olio o grasso tra gli elementi volventi in acciaio e le piste temprate, si verifica un contatto diretto metallo su metallo, con conseguente rapido riscaldamento per attrito, microvaiolatura superficiale ed eventuale blocco catastrofico del sistema. Poiché si prevede che i chioschi ospedalieri funzionino senza frequenti interventi umani, selezionare il giusto lubrificante e programmare gli orari di servizio adeguati è un compito operativo fondamentale per i tecnici della manutenzione.

La presenza di fibre tessili fini e di lanugine di abbigliamento rappresenta una seria minaccia per i sistemi di movimento meccanico all'interno degli armadietti per il lavaggio. Quando gli indumenti vengono lasciati cadere, ordinati e spostati, le microscopiche fibre di cotone si staccano e galleggiano all'interno del recinto. Se queste fibre finiscono su una rotaia non protetta, il blocco cuscinetto mobile può trascinarle nei suoi percorsi di ricircolo interni, intasando i canali e provocando lo slittamento degli elementi volventi anziché il rotolamento. Per contrastare questo problema, i bozzelli avanzati sono dotati di guarnizioni terminali a triplo labbro e raschiatori laterali flessibili che puliscono fisicamente la rotaia prima che il bozzello si sposti su di essa.

Inoltre, l'utilizzo di unità di lubrificazione automatica può prolungare drasticamente gli intervalli di manutenzione. Questi serbatoi compatti, montati direttamente sui blocchi di cuscinetti mobili, rilasciano lentamente precise microdosi di grasso per migliaia di ore di funzionamento. Questo approccio elimina la necessità di ingrassaggio manuale mensile, riducendo i costi di manodopera e garantendo che i componenti meccanici rimangano adeguatamente lubrificati senza un eccessivo ingrassaggio, che altrimenti potrebbe causare il gocciolamento di lubrificante in eccesso sugli indumenti medici puliti.

Lista di controllo per la manutenzione dei componenti medicali di movimento

Seguire un piano di manutenzione strutturato aiuta a prevenire guasti imprevisti dei meccanismi, garantendo al personale ospedaliero un accesso sempre immediato a camici puliti.

1. Ispezioni visive settimanali: controllare l'eventuale accumulo di lanugine sull'intera lunghezza esposta del cingolo, pulendo le superfici con panni privi di lanugine, se necessario.

2. Completamenti bimestrali della lubrificazione: verificare i livelli dei liquidi nei lubrificatori per auto o applicare manualmente grasso speciale al sapone di litio alle porte di lubrificazione.

3. Verifiche annuali dell'allineamento geometrico: utilizzare i comparatori per confermare l'allineamento parallelo delle rotaie accoppiate, prevenendo modelli di usura non uniformi.

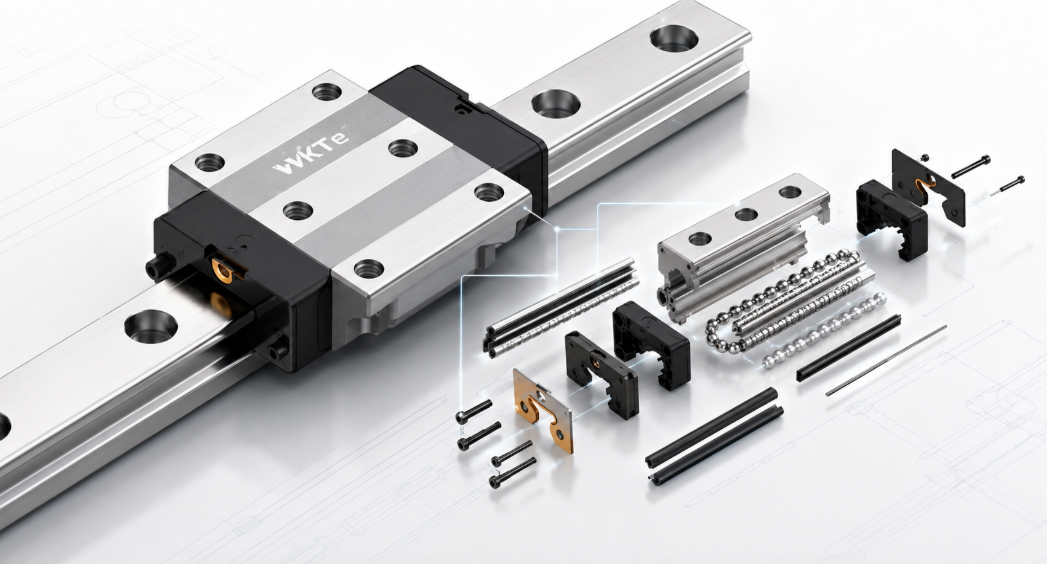

Principio di funzionamento operativo: i cuscinetti lineari a ricircolo funzionano su un meccanismo a circuito continuo in cui le sfere o i rulli in acciaio subiscono il carico mentre sono intrappolati tra il blocco del carrello e la pista della rotaia. Mentre il carrello si muove in avanti, gli elementi volventi rotolano all'indietro in un percorso di ritorno interno, passando attraverso un cappuccio terminale di deflessione in plastica curva prima di ritornare nella zona di carico attiva per consentire una corsa lineare fluida e infinita.

Riepilogo

In sintesi, la consegna senza interruzioni di indumenti chirurgici tramite distributori automatici di scrub dipende completamente dalla stabilità meccanica e dalla precisione fornite dai gruppi di guide lineari industriali. Questi componenti riducono al minimo l'attrito, resistono alle forze dinamiche multiasse e garantiscono il funzionamento silenzioso e ultra affidabile richiesto dalle moderne istituzioni mediche. Scegliendo i profili di rotaia corretti, comprendendo i limiti di peso dinamici e attenendosi a rigorosi programmi di manutenzione preventiva, i produttori di apparecchiature ospedaliere possono costruire chioschi tessili ad alte prestazioni che riducono i costi amministrativi, garantiscono un'igiene assoluta e supportano gli operatori sanitari in prima linea ogni singolo giorno.
