Im Bereich der industriellen Automatisierung und Feinmechanik ist die Auswahl der Bewegungssteuerungskomponenten ein entscheidender Faktor, der die Effizienz, Langlebigkeit und Genauigkeit einer Maschine bestimmt. A Der Linearschieber ist mehr als nur ein mechanisches Teil. Es ist die grundlegende Komponente, die eine reibungslose, kontrollierte Bewegung in Anwendungen ermöglicht, die von medizinischen Laborgeräten bis hin zu Hochleistungs-Montagelinien in der Automobilindustrie reichen. Da sich die Fertigungsanforderungen hin zu höheren Geschwindigkeiten und engeren Toleranzen entwickeln, müssen Ingenieure über die grundlegenden Abmessungen hinausblicken, um das komplexe Zusammenspiel von Last, Geschwindigkeit, Umgebung und Präzisionsanforderungen zu verstehen. Die Angabe des falschen Linearführungsschlittens kann zu vorzeitigem Ausfall, erhöhten Wartungskosten und erheblichen Betriebsausfallzeiten führen.
Bei der Spezifikation eines Linearschlittens müssen Ingenieure fünf technische Hauptfaktoren bewerten: die dynamische und statische Belastbarkeit, die erforderliche Hublänge und Positionsgenauigkeit, die Betriebsumgebung (Temperatur und Verunreinigungen), die Geschwindigkeits- und Beschleunigungsanforderungen der Anwendung und die Montageausrichtung. Durch sorgfältiges Ausbalancieren dieser Parameter können Sie sicherstellen, dass der ausgewählte Linearlagerschlitten die optimale Kombination aus Steifigkeit und geringer Reibung für Ihren spezifischen industriellen Anwendungsfall bietet.
Die Auswahl des idealen linearen Schienenschlittens erfordert einen systematischen Ansatz hinsichtlich technischer Daten und Leistungsbenchmarks. Der Prozess umfasst die Berechnung der „L10“-Lebensdauer des Lagers, das Verständnis der Unterschiede zwischen Profilschienen und Rundwellen und die Auswahl der geeigneten Dichtungs- und Schmieroptionen passend zum Arbeitszyklus. Dieser Artikel bietet einen umfassenden Leitfaden zu den wesentlichen Überlegungen zur Spezifikation von Linearbewegungssystemen und bietet tiefe Einblicke in die Frage, wie Hochleistungskomponenten Ihre Automatisierungseffizienz steigern können. In den folgenden Abschnitten werden wir die technischen Nuancen untersuchen, die den modernen linearen Schieberegler ausmachen, und wie man durch die große Auswahl an Optionen navigiert, die auf dem heutigen Markt verfügbar sind.
Die Kernkomponenten eines Linearschiebers verstehen
Tragfähigkeit und Kraftverteilung bei der Auswahl von Linearlagerschlitten
Geschwindigkeits-, Beschleunigungs- und Arbeitszyklusanforderungen für Linearführungsschlittensysteme
Präzision, Genauigkeit und Wiederholbarkeit des Linearschienenschlittens
Umweltfaktoren und Materialauswahl für Langlebigkeit
Wettbewerbseinblicke und Branchenperspektiven
Best Practices für Installation, Wartung und Ausrichtung

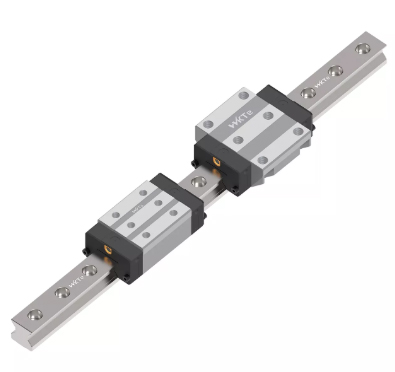

Ein Linearschlitten besteht typischerweise aus einer stationären Schiene oder Schiene und einem mobilen Schlitten oder Block, der die Rollelemente wie Kugeln oder Rollen enthält, die eine gleichmäßige lineare Bewegung mit minimaler Reibung ermöglichen.
Die Architektur eines Linearschlittens ist darauf ausgelegt, eine stabile Plattform zum Bewegen von Lasten zu bieten. Der Linearführungsschlitten dient als Schnittstelle zwischen dem stationären Maschinenrahmen und dem beweglichen Teil und nutzt die Umlauflagertechnologie, um den Kontakt mit der Schiene aufrechtzuerhalten. Durch diese Konstruktion erreicht der Linearschlitten eine hohe Steifigkeit und Tragfähigkeit bei relativ geringem Platzbedarf. Das Verständnis der Interaktion dieser Komponenten ist der erste Schritt, um sicherzustellen, dass der für ein Projekt ausgewählte Linearschlitten den Strapazen seines beabsichtigten Betriebs standhält.
Die Wahl der Wälzelemente innerhalb eines Linearlagerschlittens hat erheblichen Einfluss auf dessen Leistungsmerkmale. Kugelbasierte Linearschlittensysteme sind für ihre hohe Geschwindigkeit und geringe Reibung bekannt und eignen sich daher ideal für leichte bis mittelschwere Anwendungen wie 3D-Druck oder Pick-and-Place-Robotik. Umgekehrt bieten rollenbasierte Linearschienenschlittenkonstruktionen eine viel größere Oberflächenkontaktfläche und sorgen so für die extreme Steifigkeit, die für schwere Bearbeitungszentren und Strukturprüfgeräte erforderlich ist. Jede Linearschlittenkonfiguration hat spezifische Vorteile, die an das mechanische Belastungsprofil der Anwendung angepasst werden müssen.
Darüber hinaus umfasst das Design des Linearschlittens spezielle Endkappen und interne Schmierreservoirs. Diese Komponenten sind für die Aufrechterhaltung der Funktionsfähigkeit des Linearführungsschlittens von entscheidender Bedeutung , da sie die Fettverteilung steuern und das Eindringen von Staub oder Schmutz verhindern. Eine gut spezifizierte Der Linearschlitten verfügt außerdem über optimierte Vorspannungseinstellungen, die das Innenspiel zwischen dem Linearlagerschlitten und der Schiene eliminieren und so die Positionierungsgenauigkeit verbessern. Wenn wir uns eingehender mit den technischen Spezifikationen befassen, wird deutlich, dass es sich beim Linearschlitten um ein hochintegriertes System präzisionsgefertigter Teile handelt.
Die Tragfähigkeit bezieht sich auf das maximale Gewicht und Drehmoment, das ein Linearlagerschlitten ohne bleibende Verformung tragen kann. Sie wird in dynamische Belastung für bewegliche Anwendungen und statische Belastung für stationäre oder Stoßbelastungsbedingungen kategorisiert.
Bei der Berechnung der Anforderungen für einen linearen Lagerschlitten müssen Ingenieure die „resultierenden Kräfte“ berücksichtigen, zu denen sowohl vertikale nach unten gerichtete Lasten als auch seitliche Belastungen gehören. Ein Linearschlitten, der außermittigen Belastungen ausgesetzt ist, erfährt Momentkräfte (Nick-, Roll- und Gierbewegungen), die seine Lebensdauer erheblich verkürzen können. Daher muss ein qualitativ hochwertiger Linearführungsschlitten nicht nur nach der Gesamtmasse bewertet werden, die er trägt, sondern auch danach, wie diese Masse Linearlagerschlittenblock verteilt wird. während der Hochgeschwindigkeitsfahrt über den Der Einsatz eines robusten linearen Schienenschlittens mit vierreihigem Umlaufdesign hilft oft dabei, diese komplexen Kraftvektoren auszugleichen.
Die Lebenserwartung eines Linearschlittens hängt direkt von seiner dynamischen Tragzahl ab. In professionellen B2B-Spezifikationen wird die Lebensdauerberechnung „L10“ verwendet, um vorherzusagen, wie weit ein Linearlagerschlitten zurücklegen kann, bevor erste Anzeichen einer Materialermüdung auftreten. Wenn ein Linearschlitten dauerhaft mit maximaler Kapazität betrieben wird, verringert sich seine Lebensdauer exponentiell. Um ein zuverlässiges Linearschlittensystem zu gewährleisten , wenden viele Konstrukteure einen Sicherheitsfaktor von 2,0 oder höher an und wählen einen Linearführungsschlitten aus , der weit mehr als das Nenngewicht tragen kann, um Vibrationen und unvorhergesehene Stoßbelastungen während des Herstellungsprozesses zu berücksichtigen.
Die statische Belastbarkeit ist für einen Linearschlitten gleichermaßen wichtig , insbesondere bei Anwendungen, bei denen die Maschine längere Zeit unter starkem Druck stillsteht. Wenn der Linearlagerschlitten nicht ausreichend dimensioniert ist, können die Wälzkörper „Brinell“-Einkerbungen in der Laufbahn des Linearschienenschlittens erzeugen , was zu unruhiger Bewegung und schließlich zu einem Systemausfall führt. Durch die Spezifikation eines Linearschlittens mit hochwertigen gehärteten Stahlkomponenten können Hersteller sicherstellen, dass der Linearlagerschlitten seine geometrische Integrität auch unter der Belastung durch vertikale Montage oder Not-Aus-Situationen beibehält.
Die Geschwindigkeits- und Beschleunigungsfähigkeiten eines Linearführungsschlittens definieren seine maximale Geschwindigkeit und die Geschwindigkeit, mit der er diese Geschwindigkeit erreichen kann. Diese Faktoren werden durch die Trägheit der Last und die Umlaufgeschwindigkeit der Lager innerhalb des Linearschlittens begrenzt.
In der modernen automatisierten Produktion wird die „Time-to-Market“ durch die Zykluszeiten bestimmt, was einen enormen Druck auf den Linearführungsschlitten ausübt . Ein Standard -Linearschlitten kann in der Regel Geschwindigkeiten von bis zu 3 oder 5 Metern pro Sekunde bewältigen. Hochgeschwindigkeitsanwendungen erfordern jedoch einen speziellen Linearschienenschlitten mit umlaufenden Teilen aus verstärktem Kunststoff, um Lärm und Hitze zu reduzieren. Wenn ein Linearschlitten schnell beschleunigt, erfahren die inneren Kugeln oder Rollen im Linearlagerschlitten hohe Zentrifugalkräfte; Wenn der Linearführungsschlitten nicht für diese Dynamik ausgelegt ist, kann es zum „Schleudern“ statt zum Rollen kommen, was zu Abflachungen an den Lagern führt.
Der Arbeitszyklus oder der Prozentsatz der Zeit, in der sich der Linearschlitten im Vergleich zum Ruhezustand bewegt, bestimmt die Anforderungen an die Wärmeableitung. Ein Linearführungsschlitten, der in einer Hochgeschwindigkeitsumgebung rund um die Uhr betrieben wird, erzeugt erhebliche Reibungswärme innerhalb des Linearlagerschlittens . Diese Wärmeenergie kann dazu führen, dass sich die Materialien des Linearschlittens ausdehnen, was möglicherweise die Vorspannung verändert und die Genauigkeit des Linearschienenschlittens beeinträchtigt . Um dies zu mildern, müssen Ingenieure einen auswählen , der Linearschlitten mit hocheffizienten Schmiersystemen Linearführungsschlitten und der Schiene aufrechterhalten kann. jederzeit einen konstanten Ölfilm zwischen dem
Die Beschleunigung ist oft der am häufigsten übersehene Faktor bei der Spezifikation linearer Schieberegler . Schnelle Richtungsänderungen erzeugen immense Trägheitskräfte, die einen Standard- Linearlagerschlitten überfordern können . Bei Anwendungen mit hin- und hergehender Bewegung, wie z. B. Hochgeschwindigkeitsschneiden, muss der Linearführungsschlitten auf einem montiert werden Linearschienenschlitten , der sicher mit einer starren Basis verschraubt ist, um Vibrationen zu verhindern. Bei einem Hochleistungs- Linearschlittensystem sind die Beschleunigungskurven an die Steifigkeit des Linearlagerschlittens angepasst , um sicherzustellen, dass der Linearführungsschlitten dem vorgegebenen Weg ohne Schwingungen oder Überschwingen folgt.
Präzision im Zusammenhang mit linearen Schienenschlitten bezieht sich auf den Grad der Abweichung vom gewünschten Pfad (Parallelität) und die Konsistenz, mit der der lineare Schlitten zu einer bestimmten Koordinate zurückkehren kann (Wiederholbarkeit).
Die „Genauigkeitsklasse“ eines linearen Schienenschlittens ist eine kritische Spezifikation, die die Parallelität zwischen der Montagefläche und den Schienenlaufbahnen bestimmt. Ein hochpräziser Linearschlitten ist für Anwendungen wie die Halbleiterfertigung oder die optische Inspektion unerlässlich, bei denen bereits Abweichungen von wenigen Mikrometern zu Produktfehlern führen können. Bei der Auswahl eines linearen Schienenschlittens müssen Ingenieure zwischen „Positionierungsgenauigkeit“ – wie nahe der Linearschlitten dem Ziel kommt – und „Wiederholbarkeit“ – wie konstant der lineare Lagerschlitten über Tausende von Zyklen denselben Punkt erreicht – unterscheiden. Ein hochwertiger Linearführungsschlitten behält seine Wiederholgenauigkeit auch nach Jahren des Einsatzes.
Steifigkeit oder Steifigkeit ist das Rückgrat der Präzision linearer Schieber . Ein linearer Schienenschlitten , der sich unter Last durchbiegt, beeinträchtigt die Genauigkeit der gesamten Maschine. Um die Steifigkeit eines Linearschlittens zu erhöhen , wenden Hersteller häufig eine „Vorspannung“ an, bei der es sich um eine interne Last handelt, die auf die Kugeln des Linearführungsschlittens ausgeübt wird , um Spiel zu beseitigen. Während eine hohe Vorspannung die Präzision des Linearlagerschlittens erhöht , erhöht sie auch die Kraft, die zum Bewegen des Linearschlittens erforderlich ist . Bei der Spezifikation eines daher linearen Schienenschlittens muss das perfekte Gleichgewicht zwischen der für die Genauigkeit erforderlichen Steifigkeit und den Reibungsgrenzen des Antriebssystems gefunden werden.
Auch die Montagefläche selbst hat Einfluss auf die Leistung des Linearschienenschlittens . Selbst der genaueste Linearschlitten funktioniert schlecht, wenn er auf einer unebenen oder verzogenen Unterlage verschraubt wird. Für höchste Präzision muss der Linearschienenschlitten auf einer Oberfläche installiert werden, die mit hohen Toleranzen geschliffen oder geschabt wurde. In vielen B2B-Anwendungen wird der Linearschlitten mit einem sekundären gepaart Linearlagerschlitten in einer parallelen Konfiguration , um die Last zu verteilen und die geometrische Genauigkeit der Bewegung über die gesamte Linearführungsschlittenbaugruppe zu verbessern .
| Genauigkeitsgrad | Typische Parallelität | Bester Anwendungsfall |
| Normal (N) | 30 - 50 µm | Verpackung, allgemeiner Transport |
| Hoch (H) | 10 - 20 µm | Holzbearbeitung, Automatisierungslinien |
| Präzision (P) | 5 - 10 µm | CNC-Bearbeitung, Robotik |
| Ultrapräzision (SP/UP) | < 3 µm | Halbleiter, Labor |
Umweltfaktoren wie Umgebungstemperatur, Feuchtigkeitseinwirkung und das Vorhandensein von abrasivem Staub oder chemischen Dämpfen bestimmen die Materialbeschichtungen und Dichtungstechnologie, die für den störungsfreien Betrieb eines Linearschlittens erforderlich sind.
Die Lebensdauer eines Linearschlittens wird häufig nicht durch mechanischen Verschleiß, sondern durch Umweltverschmutzung verkürzt. In Umgebungen mit starker Staubbelastung, wie etwa bei der Holzbearbeitung oder beim Steinschneiden, muss der lineare Schienenschlitten mit speziellen „Doppellippen“-Dichtungen und Abstreifern ausgestattet sein, um zu verhindern, dass Partikel in den linearen Lagerschlitten gelangen . Wenn Verunreinigungen die Dichtungen des Linearführungsschlittens umgehen , wirken sie als Schleifmittel und zerstören schnell die gehärteten Laufbahnen des Linearführungsschlittens . Unter diesen rauen Bedingungen kann die Wahl eines Linearschlittens mit einem selbstschmierenden Kit für eine konstante „Spülung“ sorgen, die den Linearschienenschlitten sauber hält.
Korrosionsbeständigkeit ist ein weiterer wichtiger Aspekt für einen Linearschlitten , der in der Lebensmittel-, Pharma- oder Schifffahrtsindustrie eingesetzt wird. Standard -Linearschienenführungssysteme aus Stahl rosten, wenn sie Abwaschverfahren oder hoher Luftfeuchtigkeit ausgesetzt werden. In diesen Fällen ist die Angabe eines Linearschlittens aus Edelstahl oder mit einer speziellen Chrom- oder Schwarzoxidbeschichtung erforderlich. Ein rostfreier Linearführungsschlitten behält seine glatte Oberfläche und verhindert das Wachstum von Bakterien, was ihn zum bevorzugten Linearführungsschlitten für Reinräume und medizinische Umgebungen macht, in denen Hygiene ebenso wichtig ist wie Bewegungspräzision.
Auch Temperaturschwankungen können sich auf die Leistung eines Linearschiebers auswirken . Bei sehr hohen Temperaturen können sich die Kunststoffkomponenten der Linearführungsschlittens zersetzen, während bei sehr niedrigen Temperaturen die Schmierung im Inneren des Endkappen des Linearlagerschlittens zu viskos werden und die Reibung erhöhen kann. Bei der Spezifizierung eines Linearschlittens für extreme Klimabedingungen ist es wichtig, sich mit dem Hersteller über spezielle Optionen für Hochtemperaturfett und Metallendkappen für den Linearschienenschlitten zu beraten . Durch die Anpassung der Materialien der Linearschlitten an die Umgebung können Ingenieure die versteckten Kosten eines häufigen Teileaustauschs vermeiden.
Um einen umfassenden Überblick über den Markt zu bieten, untersuchen wir die Standpunkte wichtiger Branchenakteure hinsichtlich der Spezifikation und Anwendung der Linearbewegungstechnologie.
Die Linear Motion Tips-Plattform betont die Bedeutung der „Systemintegration“ bei der Spezifikation eines linearen Schiebereglers . Ihrer Ansicht nach sollte ein linearer Schieberegler nicht isoliert ausgewählt werden; Stattdessen müssen Konstrukteure berücksichtigen, wie der Linearlagerschlitten mit dem Antriebsmechanismus, beispielsweise Kugelumlaufspindeln oder Linearmotoren, interagiert. Sie argumentieren, dass der häufigste Fehler darin besteht, den Linearschienenschlitten zu überdimensionieren, was unnötige Kosten und Masse für die Maschine verursacht und möglicherweise die verlangsamt . Linearführungsschlittens Reaktionszeit des
Die CSK Motions-Plattform konzentriert sich stark auf die „Total Cost of Ownership“ (TCO) von Linearschlittensystemen . Sie gehen davon aus, dass ein preisgünstigerer Linearschienenschlitten zunächst zwar attraktiv sein mag, die Wartungs- und Austauschkosten eines minderwertigen Linearlagerschlittens jedoch die Anfangsinvestition in einen Premium- Linearführungsschlitten übersteigen werden . Sie befürworten den Einsatz hochpräziser Simulationstools zur Modellierung der Leistung des Linearschlittens vor dem Kauf, um sicherzustellen, dass der Linearschlitten perfekt auf den Arbeitszyklus der Anwendung abgestimmt ist.
Basierend auf den Hochleistungsfertigungsstandards bei Weikente erlebt die Branche einen Wandel hin zu „Smart Linear Motion“. Dabei werden Sensoren in den Linearführungsschlitten integriert , um Vibrationen und Temperatur in Echtzeit zu überwachen. Ihren Daten zufolge kann eine durch diese Linearschlittensensoren ausgelöste vorbeugende Wartung die Maschinenstillstandszeit um bis zu 35 % reduzieren. Sie schlagen vor, dass für jede hochwertige B2B-Produktionslinie ein linearer Schienenschlitten mit integrierter Überwachung die beste Möglichkeit ist, einen langfristigen ROI sicherzustellen.
Zur ordnungsgemäßen Installation und Wartung eines Linearschlittens gehören die präzise Ausrichtung der parallelen Schienen, das regelmäßige Nachfüllen von hochwertigem Fett und die regelmäßige Überprüfung der Dichtungen am Linearlagerschlitten, um eine weiterhin reibungslose Bewegung sicherzustellen.
Die Leistung eines Linearschlittens ist nur so gut wie seine Installation. Bei der Montage eines linearen Schienenschlittens ist der häufigste Fehler eine Fehlausrichtung zwischen der Hauptschiene und der Nebenschiene. Wenn die beiden Schienen des Linearschlittensystems nicht perfekt parallel sind, entsteht eine interne „Bindungskraft“, die die Reibung erhöht und Linearlagerschlittens führt. zu einem vorzeitigen Verschleiß des Durch die Verwendung von Laserausrichtungswerkzeugen oder Präzisionsmessuhren zur Einstellung des Linearführungsschlittenwegs wird sichergestellt, dass das System mit den reibungsarmen Eigenschaften arbeitet, für die der Linearschlitten entwickelt wurde.
Die Wartung ist das Lebenselixier des Linearschlittens . Ohne einen gleichmäßigen Öl- oder Fettfilm linearen Schienenschlitten zu Abrieb und Festfressen. führt der Stahl-auf-Stahl-Kontakt in einem Je nach Einschaltdauer sollte der Linearführungsschlitten alle paar hundert Verfahrkilometer geschmiert werden. Moderne Linearschlittensysteme verfügen oft über Schmieranschlüsse sowohl an den Enden als auch an den Seiten des Linearlagerschlittens , was einen einfachen Zugang auch bei komplexen Maschinenkonstruktionen ermöglicht. Für schwer zugängliche Linearschlittenanwendungen können automatisierte Schmiersysteme an den Linearschienenschlitten angeschlossen werden , um in festgelegten Intervallen dosierte Fettdosen bereitzustellen.
Abschließend ist eine regelmäßige Inspektion der Linearschieberdichtungen und Abstreifer erforderlich. Mit der Zeit können sich die Gummikomponenten der Endkappen der Linearführungsschlitten abnutzen oder durch scharfe Metallspäne beschädigt werden. Sollte eine Dichtung am Linearlagerschlitten versagen, muss diese umgehend ausgetauscht werden, um den Linearschienenschlitten vor Verschmutzung zu schützen. Durch die Einhaltung eines strengen Wartungsplans und die Beachtung der Ausrichtung des Linearschlittens können Unternehmen die maximale Nennlebensdauer ihrer Linearführungsschlittenkomponenten erreichen und so eine zuverlässige und effiziente Produktionsumgebung gewährleisten.
Die Spezifikation eines linearen Schiebers ist eine vielschichtige technische Aufgabe, die ein tiefes Verständnis der mechanischen Dynamik, der Materialwissenschaften und der Umgebungsvariablen erfordert. Von den kritischen Lastberechnungen des Linearlagerschlittens bis hin zur Präzisionsparallelität des Linearschienenschlittens trägt jedes Detail zum Gesamterfolg des Bewegungssystems bei. Durch die Konzentration auf die fünf Kernfaktoren – Last, Geschwindigkeit, Präzision, Umgebung und Installation – können Designer einen Linearführungsschlitten auswählen , der nicht nur die Leistungsziele erfüllt, sondern auch die niedrigsten Gesamtbetriebskosten über seine Lebensdauer bietet.
Während sich die Branche hin zu intelligenteren und stärker automatisierten Lösungen bewegt, bleibt der Linearschlitten ein grundlegender Baustein für Innovationen. Unabhängig davon, ob Sie einen Hochgeschwindigkeits- Linearschienenschlitten für ein Logistikzentrum oder einen Hochpräzisions -Linearlagerschlitten für ein medizinisches Gerät implementieren, bleiben die Grundsätze einer ordnungsgemäßen Spezifikation dieselben. Wenn Sie sich heute die Zeit nehmen, den richtigen auszuwählen, Linearführungsschlitten können Sie morgen die Produktivität und Zuverlässigkeit Ihrer Maschinen am besten sicherstellen.
