Präzise Bewegungssteuerung bestimmt den Erfolg der industriellen Automatisierung, der CNC-Bearbeitung und der fortschrittlichen Robotik. Die Systemgenauigkeit hängt vollständig von den grundlegenden Bewegungskomponenten ab, die die Maschine antreiben. Angabe des Falschen Eine lineare Führungsschiene führt zu schwerwiegenden betrieblichen Folgen. Ingenieure sind häufig mit vorzeitigem Lagerausfall, unzulässiger Durchbiegung bei hoher Belastung und kostspieligen ungeplanten Ausfallzeiten konfrontiert, wenn Bewegungsprofile nicht mit den Fähigkeiten der Hardware übereinstimmen.
Sie müssen Lastanforderungen, Umgebungsbedingungen und strukturelle Einschränkungen bewerten, um ein Bewegungssystem zu entwickeln, das dauerhafte Genauigkeit und Zuverlässigkeit bietet. Wir werden die mechanischen Prinzipien, Auswahlkriterien und Installationstoleranzen aufschlüsseln, die erforderlich sind, um die richtigen Komponenten für Ihre spezifische Anwendung zu spezifizieren. Indem Sie die genauen Fähigkeiten verschiedener Führungskonfigurationen verstehen, können Sie strukturelle Schwachstellen in Ihrem Maschinendesign beseitigen.

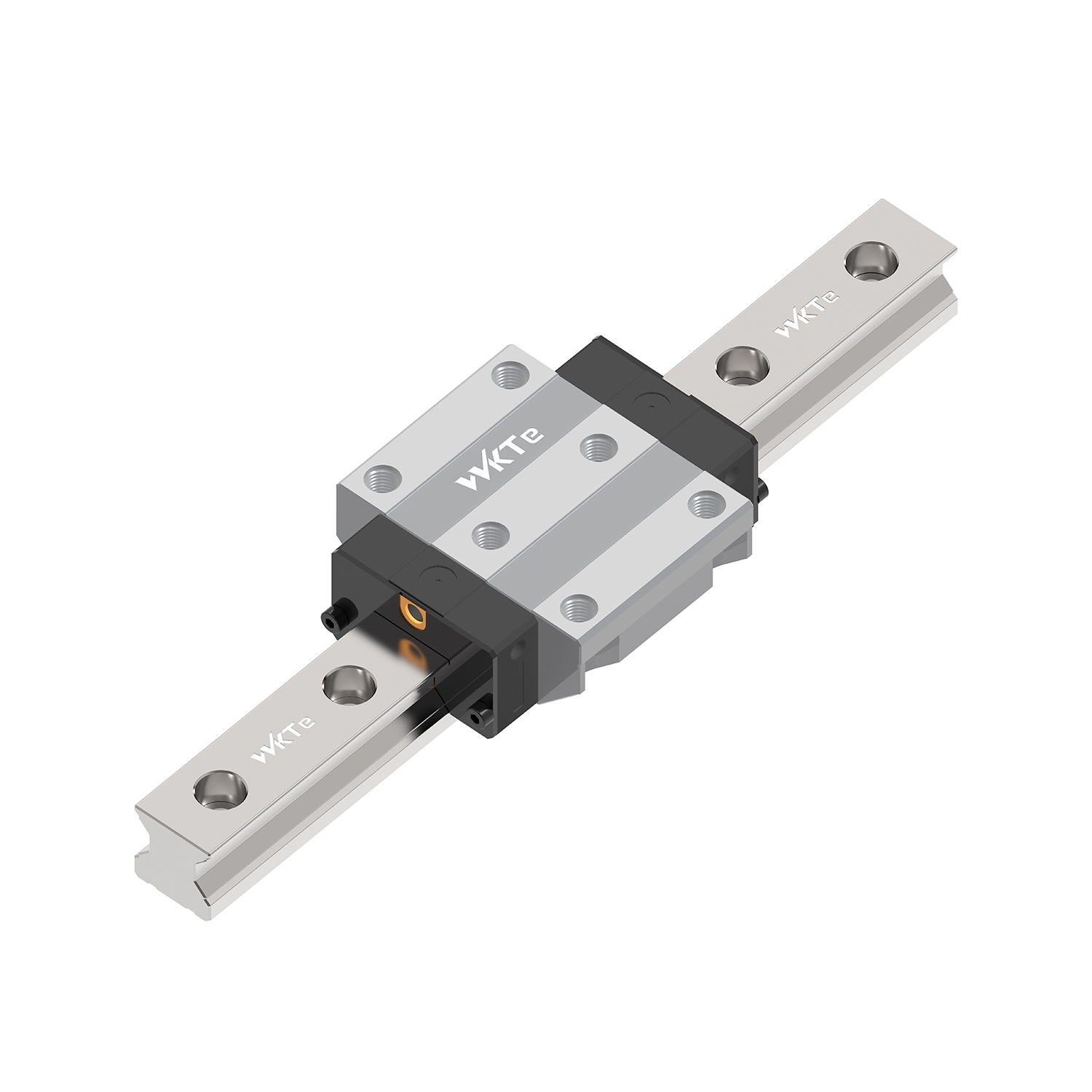

Die Hauptfunktion von a Die lineare Führungsschiene dient der starren Unterstützung und präzisen Führung beweglicher Komponenten. Es erleichtert die hin- und hergehende lineare Bewegung entlang einer vorgegebenen Bahn. Diese mechanische Grundlage sorgt dafür, dass sich schwere Lasten mit minimaler Abweichung bewegen und gleichzeitig eine hohe Positionsgenauigkeit über die gesamte Hublänge gewährleistet ist. Ohne diese starre Führung führen dynamische Kräfte dazu, dass Maschinenkomponenten während des Betriebs driften, vibrieren oder sich falsch ausrichten. Bei der Hochgeschwindigkeitsbearbeitung oder Präzisionsdosierung können bereits wenige Mikrometer Abweichung ein Werkstück ruinieren.
Ein Standard-Linearbewegungssystem basiert auf mehreren präzise konstruierten Komponenten, die im Einklang arbeiten. Das Verständnis dieser Teile hilft bei der Diagnose von Verschleiß und der Optimierung der Leistung.
Herkömmliche Schwalbenschwanz- oder Kastenführungen basieren auf Gleitreibung. Gleitreibung erfordert eine enorme Kraft, um die anfängliche Haftreibung zu überwinden, ein Phänomen, das als Haftreibung bezeichnet wird. Dies führt bei niedrigen Geschwindigkeiten zu ruckartigen Bewegungen. Moderne Führungssysteme gehen von der Gleitreibung zur Rollreibung über. Die stufenlose Rezirkulation von Stahlkugeln oder -rollen minimiert den mechanischen Widerstand.
Dieser Rollvorgang reduziert den Reibungskoeffizienten auf bis zu 0,002. Folglich reduziert das System den Verschleiß, begrenzt die Wärmeentwicklung bei Hochgeschwindigkeits-Linearbewegungen und erfordert deutlich kleinere Antriebsmotoren, um eine schnelle Beschleunigung zu erreichen. Sie erhalten gleichmäßigere Bewegungsprofile und eine bessere Positionierungsgenauigkeit, da der Unterschied zwischen statischer und dynamischer Reibung nahezu eliminiert wird.
Die fortschrittliche Laufbahngeometrie bestimmt, wie eine Führung mit komplexen Kräften umgeht. Hersteller verwenden spezielle Profile, um die Kontaktpunkte zwischen den Wälzkörpern und der Schiene zu optimieren. Die beiden häufigsten Bauformen sind der Kreisbogen und der gotische Bogen.
Der gotische Bogen bietet ein Vierpunkt-Kontaktsystem. Durch dieses Endblockdesign können moderne Linearsysteme Lasten gleichmäßig in vier Richtungen tragen: radial (nach unten), umgekehrt radial (nach oben) und seitlich (von Seite zu Seite). Diese in vier Richtungen gleiche Tragfähigkeit vereinfacht die Maschinenkonstruktion. Ingenieure müssen die Schiene nicht in eine bestimmte Richtung ausrichten, um primäre Lastvektoren zu bewältigen. Eine einzelne Schiene kann komplexe Momentlasten (Nick-, Gier- und Wankbewegungen) effektiv bewältigen, obwohl Doppelschienenanordnungen nach wie vor der Standard für schwere Maschinen sind.
Profilschienen stellen den Industriestandard für Hochleistungsanwendungen dar. Die flache, rechteckige Form ermöglicht tiefe, präzisionsgeschliffene Laufbahnen. Dieses Design maximiert die Kontaktfläche zwischen den Rollelementen und der Schiene und sorgt so für eine massive strukturelle Unterstützung.
Runde Schienen verwenden eine zylindrische Welle gepaart mit einer linearen Kugelbuchse. Sie bieten zwar geringere Tragfähigkeiten als Profilschienen, verfügen jedoch über einzigartige mechanische Vorteile hinsichtlich Installation und Umweltbeständigkeit.
Durch die Wahl des Wälzkörpers verändern sich die Leistungsmerkmale des Laufwagens grundlegend. Sie müssen die interne Geometrie an Ihre Nutzlast- und Geschwindigkeitsanforderungen anpassen.
| Mit | Kugelführungen | und Rollenführungen |
|---|---|---|
| Kontaktschnittstelle | Punktkontakt | Linienkontakt |
| Steifigkeit und Tragfähigkeit | Standard bis hoch | Ultrahoch (bis zu 2x Kugeltyp) |
| Reibung und Wärmeerzeugung | Geringe Reibung, läuft kühler | Höhere Reibung erzeugt mehr Wärme |
| Höchstgeschwindigkeit | Hervorragend geeignet für Hochgeschwindigkeits-Eilgänge | Niedrigere Höchstgeschwindigkeitsbegrenzungen |
| Ideale Anwendungen | Pick-and-Place-Roboter, Laserschneider, 3D-Drucker | Hochleistungs-CNC-Fräsen, Stanzpressen, Spritzguss |

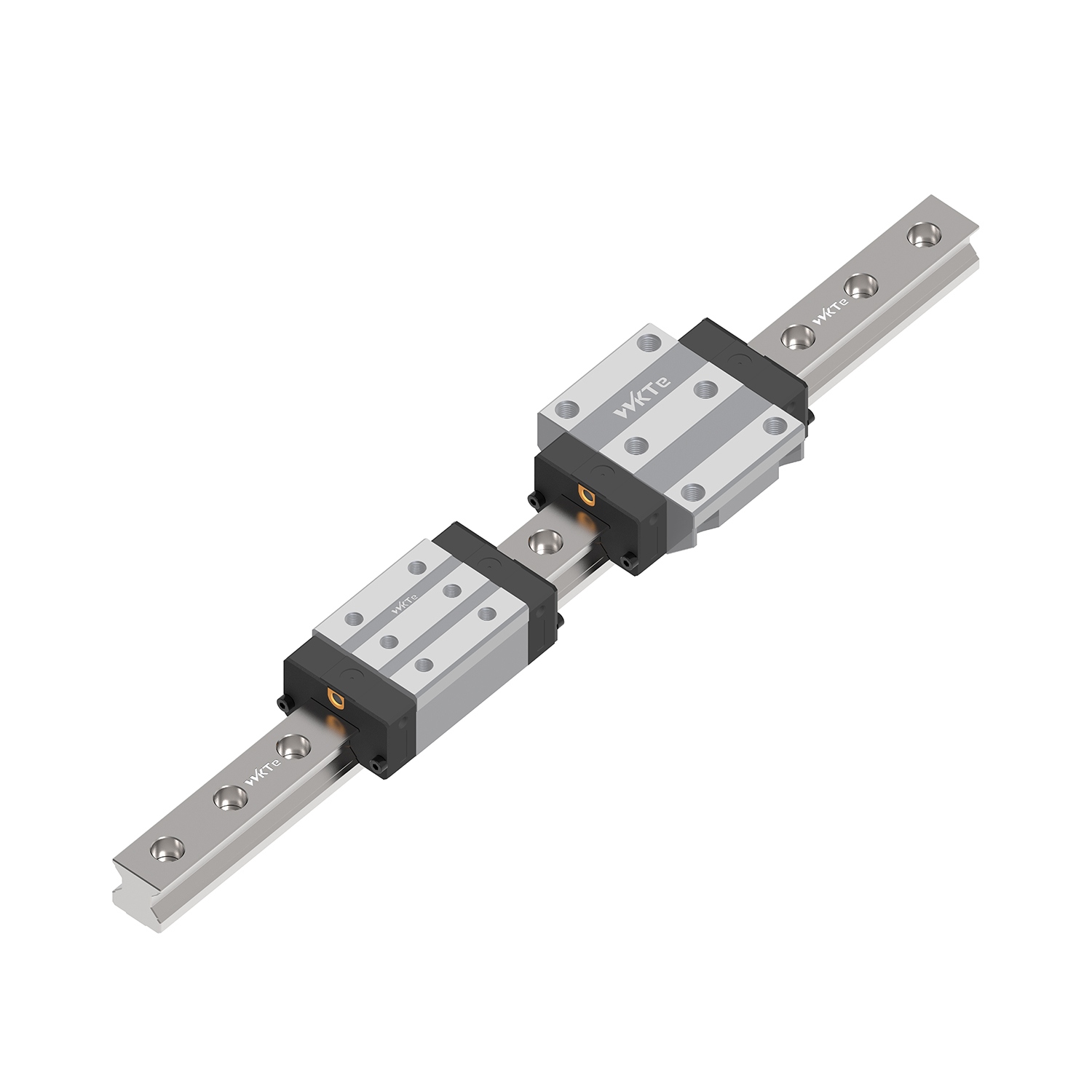

Die Auswahl des Wagens bestimmt, wie die Nutzlast in das Bewegungssystem integriert wird. Ingenieure müssen die Schiebergeometrie an die räumlichen Gegebenheiten der Maschine anpassen.
Die Betriebsumgebung bestimmt die Materialanforderungen. Standardschienen aus Kohlenstoffstahl eignen sich für den allgemeinen industriellen Einsatz, versagen jedoch in korrosiven Umgebungen schnell. Rost auf einer Laufbahn zerstört die Wälzkörper innerhalb weniger Tage.
Für die richtige Dimensionierung ist die Berechnung äquivalenter Lasten auf der Grundlage der tatsächlichen Maschinendynamik erforderlich. Man kann die Belastung nicht einfach erraten; Sie müssen Beschleunigungskräfte, Nutzlastgewicht und Schnittkräfte berücksichtigen. Ingenieure bewerten zwei primäre, von Herstellern veröffentlichte Kennzahlen.
Die grundlegende dynamische Tragzahl (C) bestimmt die Betriebslebensdauer des Systems. Sie stellt die konstante Belastung dar, unter der ein bestimmter Prozentsatz identischer Linearführungen eine definierte Verfahrstrecke (typischerweise 50 km oder 100 km) zurücklegt, bevor es zu Metallermüdung oder Abplatzungen kommt. Sie verwenden diese Metrik für Lebensdauerberechnungen. Wenn Ihre berechnete äquivalente Belastung die C-Bewertung überschreitet, fällt die Führung vorzeitig aus.
Die statische Tragzahl (C0) verhindert dauerhafte plastische Verformung. Sie stellt die maximale statische Belastung oder Stoßkraft dar, der die Führung standhalten kann, bevor die Wälzkörper die Laufbahn dauerhaft verbeulen. Ein Überschreiten des CO0-Werts bei einem Maschinenunfall oder einer starken Stoßbelastung führt zu einer sofortigen Zerstörung des reibungslosen Rollvorgangs. Während der Fahrt fühlt sich der Schlitten kratzig an und vibriert übermäßig.
Genauigkeitsklassen definieren die Maßtoleranzen von Schiene und Schlitten, insbesondere hinsichtlich Laufparallelität und Höhenunterschieden. Durch die Auswahl der richtigen Sorte wird sichergestellt, dass die Maschine ihre endgültigen Produktionsanforderungen erfüllt. Die Kombination hochpräziser Schienen mit Montageflächen geringer Präzision ist ein häufiger technischer Fehler.
| Genauigkeitsklasse | Laufende Parallelitätstoleranz | Typische Anwendungsübereinstimmung |
|---|---|---|
| Normal (N) | Höchste Toleranz (geringste Präzision) | Fördersysteme, einfache Verpackungsmaschinen, automatisierte Türen. |
| Hoch (H) | Mäßige Toleranz | Allgemeine Fabrikautomation, Materialtransport, Standardrobotik. |
| Präzision (P) | Strenge Toleranz | Standard-CNC-Fräsmaschinen, Laserschneidmaschinen, Präzisionspositionierung. |
| Superpräzision (SP) | Sehr strenge Toleranz | Hochwertige CNC-Bearbeitungszentren, Erodiermaschinen, Präzisionsschleifmaschinen. |
| Ultrapräzision (UP) | Toleranz nahe Null | Halbleiterfertigung, Messausrüstung, Luft- und Raumfahrtbearbeitung. |
Bei der Vorspannung werden Rollelemente verwendet, die etwas größer sind als das Innenspiel zwischen Schlitten und Schiene. Dadurch entsteht ein fester Presssitz. Durch die Wahl der richtigen Vorspannung wird Spiel vermieden und die Systemsteifigkeit deutlich erhöht. Bei Belastung federt ein vorgespannter Schlitten deutlich weniger durch als ein Schlitten mit Standardspiel.
Preload führt strikte Kompromisse ein. Eine höhere Vorspannungsklasse maximiert die Steifigkeit für schwere Fräsarbeiten, erfordert jedoch eine höhere Antriebskraft von den Motoren. Außerdem entsteht mehr Reibung und Wärme, was bei unzureichender Schmierung den Verschleiß beschleunigt. Umgekehrt eignet sich eine Null- oder leichte Vorspannung für Anwendungen mit hoher Geschwindigkeit und geringer Last, bei denen eine sanfte Bewegung Vorrang vor absoluter Steifigkeit hat. Sie müssen die Vorspannung an die Anwendung anpassen; Wenn Sie einen Hochgeschwindigkeits-3D-Drucker mit einer hohen Vorspannung belasten, werden die Motoren abgewürgt und die Schienen überhitzen.
Hochpräzise Profilschienen erfordern sorgfältig vorbereitete Montageflächen. Das Maschinenbett muss gefräst oder geschliffen werden, um strenge Koplanaritäts- und Parallelitätstoleranzen einzuhalten. Profilschienen sind von Natur aus steif; Sie passen sich nicht an eine verzogene Maschinenbasis an.
Wenn die Montagefläche uneben ist, führt das Festschrauben der Schiene zu starken inneren Spannungen. Diese Fehlausrichtung führt dazu, dass sich die Wälzkörper an den Laufbahnen festsetzen. Es kommt zu unregelmäßigen Bewegungen, einer erhöhten motorischen Belastung und einem katastrophalen vorzeitigen Ausfall. Um dies zu verhindern, verwenden Maschinisten Messuhren, um die Masterschiene an einer bearbeiteten Referenzschulter am Maschinenbett auszurichten. Die Nebenschiene wird dann parallel zur Hauptschiene ausgerichtet. Um ein Durchbiegen der Schiene zu verhindern, müssen Sie die spezifische Reihenfolge des Schraubenanziehmoments des Herstellers einhalten, normalerweise beginnend in der Mitte und nach außen arbeitend.
Raue Umgebungen zerstören Bewegungssysteme schnell. Verunreinigungen wie Metallspäne, Holzstaub oder chemische Kühlmittel wirken abrasiv oder verschlechtern den Schmierstoff. Die Implementierung robuster Abhilfestrategien ist für die Zuverlässigkeit vor Ort nicht verhandelbar.
Mangelnde Schmierung gilt als Hauptursache für Systemausfälle. Ohne einen mikroskopisch kleinen Öl- oder Fettfilm, der die Stahlkugeln von der Laufbahn trennt, kommt es zu einem Metall-auf-Metall-Kontakt. Dies führt zu schnellem Abrieb, Mikroverschweißung und völliger Zerstörung der Laufbahn.
Ingenieure müssen geeignete Methoden zur Schmierstoffzufuhr entwerfen. Bei manuellen Schmiernippeln müssen die Wartungspläne strikt eingehalten werden. Sie müssen die richtige Fettsorte verwenden; Fette auf Lithiumseifenbasis sind Standard, Hochgeschwindigkeitsanwendungen erfordern jedoch Fette auf Harnstoffbasis mit niedriger Viskosität. Ölbadsysteme oder automatisierte Zentralschmierpumpen sorgen für kontinuierlichen Schutz, erhöhen jedoch die Systemkomplexität und den Installationsaufwand.
Für Anwendungen, bei denen die Wartung schwierig ist, werden selbstschmierende Harzbehälter direkt am Schlitten befestigt. Diese geben durch Kapillarwirkung langsam Schmiermittel direkt an die Laufbahnen ab. Sie verlängern die Wartungsintervalle drastisch und schützen vor menschlichem Versagen, sodass oft Zehntausende Kilometer wartungsfrei zurückgelegt werden können.
Die alleinige Auswahl der Komponenten nach dem niedrigsten Einkaufspreis führt häufig zu massiven nachgelagerten Kosten. Die Überspezifizierung einer Komponente verschwendet Kapital. Die Installation einer Ultra-Precision-Rollenführung an einer einfachen Kartonverpackungslinie bringt keinen betrieblichen Nutzen, vervielfacht jedoch die Komponentenkosten unnötig.
Die Unterspezifikation eines Systems führt zu exponentiellen Ersatzkosten. Wenn einer Führung die statische Belastbarkeit für gelegentliche Stoßbelastungen fehlt, kommt es zu einer plastischen Verformung. Die daraus resultierenden ungeplanten Ausfallzeiten, Arbeitsaufwand für den Austausch und verschrottete Produktionsteile übersteigen bei weitem die anfänglichen Einsparungen durch den Kauf einer kleineren Schiene. Sie müssen die erwartete Lebensdauer auf der Grundlage der dynamischen Tragzahl berechnen und sicherstellen, dass sie mit dem vorgesehenen Lebenszyklus der Maschine übereinstimmt.
Die tatsächlichen Kosten eines Bewegungssystems umfassen den für die Installation erforderlichen Arbeits- und Bearbeitungsaufwand. Profilschienen erfordern teure, präzisionsgeschliffene Montageschultern. Sie benötigen hochqualifizierte Techniker, um sie mithilfe von Messuhren und Präzisionslinealen perfekt auszurichten. Dieser Installationsaufwand ist erheblich und muss in der Maschinenkonstruktionsphase berücksichtigt werden.
Wenn die Anwendung keine extreme Präzision erfordert, reduziert der Einsatz selbstausrichtender Rundschienen den Installationsaufwand drastisch. Runde Schienen bewältigen leichte Fehlausrichtungen, ohne zu klemmen. Dadurch können Hersteller sie auf standardmäßigen extrudierten Aluminiumprofilen oder unbearbeiteten geschweißten Rahmen montieren, was erhebliche Zeit- und Bearbeitungskosten spart. Sie tauschen absolute Steifigkeit gegen eine einfache Montage.
Das optimale Bewegungssystem erfordert ein striktes Gleichgewicht zwischen Tragfähigkeit, Schlittenkonfiguration, Umweltschutz und Montagegenauigkeit. Ingenieure müssen die spezifischen Anforderungen der Anwendung bewerten, anstatt sich einfach auf die starrste oder präziseste verfügbare Option zu verlassen. Die richtige Spezifikation verhindert einen vorzeitigen Ausfall und gewährleistet eine reibungslose, wiederholbare Bewegung unter Last.
Ergreifen Sie die folgenden Maßnahmen, um Ihr Bewegungssystemdesign fertigzustellen:
A: Eine lineare Führungsschiene bezieht sich auf die komplette Baugruppe, einschließlich der stationären Schiene und des beweglichen Schlittens. Unter einem Linearlager versteht man konkret den internen Rollmechanismus bzw. die einzelne Buchse, die die reibungsarme Bewegung entlang der Welle oder Schiene ermöglicht.
A: Die Lebensdauer wird anhand der dynamischen Grundtragzahl (C), der tatsächlich angewendeten äquivalenten Last und eines spezifischen Lastfaktors basierend auf den Betriebsbedingungen berechnet. Die Formel gibt die erwartete nominelle Lebensdauer in Kilometern zurück, bevor Metallermüdung auftritt.
A: Flanschschieber verfügen über verlängerte Seitenflügel und bieten so eine größere Montagefläche für die Befestigung von Nutzlasten von oben oder unten. Gleiter ohne Flansch (Block) sind schmaler, haben keine Seitenflügel und ermöglichen nur die Montage von oben, was sie ideal für enge Räume macht.
A: Ja. Moderne Profilführungen verfügen über ein Vier-Wege-Gleichlast-Design, das den Betrieb horizontal, vertikal oder über Kopf ermöglicht. Allerdings erfordert die vertikale oder umgekehrte Montage besondere Aufmerksamkeit auf die Bodendichtungen und die Schmiermittelretention.
A: Das Festklemmen wird hauptsächlich durch falsch ausgerichtete Montageflächen verursacht, die die Schienen aus der Parallelität zwingen. Weitere Ursachen sind eine übermäßige Vorspannung, eine starke Verschmutzung, die die Wälzkörper blockiert, oder ein völliger Mangel an Schmierung, der zu Metall-zu-Metall-Reibung führt.
A: Die Schmierintervalle hängen von der Fahrgeschwindigkeit, der Last und der Umgebung ab. Im Allgemeinen sollte das Fett alle 100 km Fahrt oder alle 3 bis 6 Monate nachgefüllt werden. Hochgeschwindigkeitsumgebungen oder stark verschmutzte Umgebungen erfordern eine deutlich häufigere Schmierung.
A: Standard-Kugelprofilschienen können typischerweise mit Geschwindigkeiten von bis zu 3 bis 5 Metern pro Sekunde betrieben werden. Rollenführungen haben aufgrund der höheren Reibung geringere Geschwindigkeitsgrenzen. Das Überschreiten der Höchstgeschwindigkeit führt zu vorzeitigem Verschleiß und übermäßiger Wärmeentwicklung.
