Die Auswahl des geeigneten linearen Führungsschienensystems erfordert eine genaue Bewertung der Tragfähigkeiten, Genauigkeitsanforderungen, Umgebungsfaktoren und strukturellen Ausrichtung, um optimale mechanische Leistung, langfristige Betriebseffizienz und minimierte Systemausfallzeiten in der industriellen Automatisierung sicherzustellen.
Was sind Linearführungsschienen?
Warum die Wahl der richtigen Linearführungsschienen wichtig ist
Wichtige Faktoren, die bei der Auswahl von Linearführungsschienen zu berücksichtigen sind
Warum sollten Sie sich für Superslides für Ihre Linearführungsschienen entscheiden?
Abschluss
Eine lineare Führungsschiene ist eine hochpräzise mechanische Komponente, die dazu dient, bewegliche Teile in automatisierten Maschinen zu unterstützen, zu führen und eine reibungslose, begrenzte lineare Bewegung zu ermöglichen.

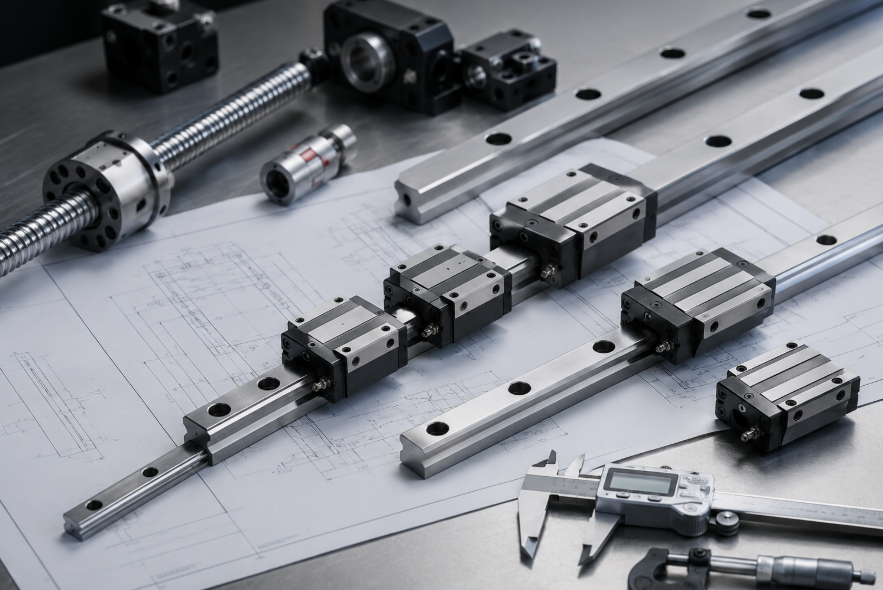

Jedes hochwertige lineare Führungsschienensystem besteht aus zwei Hauptkomponenten, die zusammenarbeiten: einer festen Strukturschiene mit präzisionsgeschliffenen Laufbahnen und einer beweglichen Blockbaugruppe mit umlaufenden Wälzkörpern. Diese Komponenten sind mit präzisen Profilgeometrien konstruiert, um den Reibungswiderstand zu minimieren und gleichzeitig die Steifigkeit über mehrere Achsen hinweg zu maximieren. Durch die Umwandlung von Gleitreibung in Rollreibung ermöglicht eine Linearführungsschiene die Verlagerung schwerer Strukturlasten mit minimaler Antriebskraft und bietet so eine außergewöhnlich stabile Plattform für automatisierte Prozesse.
In modernen automatisierten Produktionslinien bestimmt die strukturelle Leistung einer linearen Führungsschiene direkt die Fähigkeiten des gesamten mechanischen Systems. Diese Baugruppen sind in verschiedene Automatisierungsrahmen integriert und dienen als grundlegendes Rückgrat für präzise mehrachsige Portale, mechanische Pick-and-Place-Arme, Materialhandhabungseinheiten und CNC-Bearbeitungszentren. Die interne Mechanik basiert stark auf kontinuierlichen Rezirkulationsschleifen, in denen Kugeln oder Rollen entlang der präzisionsgeschliffenen Schienen laufen, äußere Kräfte absorbieren und eine reibungslose Verschiebung gewährleisten.
Um die Grundkomponenten dieser Standard-Linearbewegungssysteme vollständig zu verstehen, ist es hilfreich, die einzelnen Strukturelemente zu analysieren, aus denen eine Standard-Linearführungsblock- und Schienenbaugruppe besteht:
Komponentenname |
Hauptaufgabe innerhalb der Versammlung |
Herstellungsmaterial |
Führungsschiene |
Stellt die präzisionsgeschliffene Schiene und den Strukturpfad bereit, auf dem sich die Blockbaugruppe bewegen kann. |
Kohlenstoffreicher Wälzlagerstahl / Edelstahl |
Gleitblock |
Trägt die äußere Last und beherbergt die inneren umlaufenden Wälzkörperschleifen. |
Gehärteter Kohlenstoffstahl / legierter Stahl |
Rollelemente |
Reduzieren Sie den Reibungskoeffizienten durch Rollen zwischen den Schienenlaufbahnen und Blockzonen. |
Chromstahl / Siliziumnitrid-Keramik |
Endkappen und Dichtungen |
Halten Sie die inneren Wälzkörper zurück und verhindern Sie eine externe Partikelverunreinigung. |
Synthetischer Gummi/verstärkter technischer Kunststoff |
Schmiernippel |
Dient als spezielle Eintrittsöffnung zum Einspritzen von Fett oder Öl in die inneren Lagerlaufbahnen. |
Messing / vernickelter Stahl |
Die Wahl der richtigen linearen Führungsschiene optimiert die strukturelle Integrität, die Wiederholgenauigkeit der Positionierung und die mechanische Effizienz automatisierter Maschinen und verhindert gleichzeitig einen vorzeitigen Komponentenausfall.
Der Einsatz eines falsch spezifizierten linearen Führungsschienensystems kann zu mechanischer Durchbiegung, geometrischer Fehlausrichtung und erhöhtem Reibungsverschleiß führen, was direkt zu kostspieligen ungeplanten Produktionsausfällen führt. Wenn ein Ingenieur ein Profilsystem auswählt, ohne die umfassenden Momentkräfte und dynamischen Spannungsschwankungen genau zu berechnen, kommt es bei den internen Wälzkörpern zu einer lokalen Spannungskonzentration. Diese Beschleunigung der Untergrundermüdung beeinträchtigt das mechanische System, was zu einer erheblichen Verschlechterung der Positionierungsgenauigkeit und möglicherweise zu einer katastrophalen mechanischen Bindung führt.
Darüber hinaus wirkt sich die Integration einer genau spezifizierten Linearführungsschiene direkt auf die Energieverbrauchsprofile und die Durchsatzeffizienz Ihrer automatisierten Arbeitszellen aus. Eine richtig abgestimmte lineare Führungsschiene stellt sicher, dass Antriebsaktuatoren wie Servomotoren oder Pneumatikzylinder innerhalb ihrer optimalen Leistungskurven arbeiten, ohne parasitären Reibungswiderstand zu überwinden. Diese mechanische Optimierung minimiert die Wärmeerzeugung innerhalb der Maschinenbaugruppe, wahrt strukturelle Toleranzen im Mehrschichtbetrieb und reduziert die Häufigkeit von Austauschzyklen.
Bei der Analyse der tiefgreifenden Auswirkungen einer systematischen Komponentenauswahl auf die Gesamtleistung automatisierter Maschinen ergeben sich mehrere entscheidende Vorteile:
Durch die Wahl einer linearen Führungsschiene, die sich perfekt an das dynamische Lastprofil und die Umgebungsfaktoren Ihres Werksbodens anpasst, wird die Ermüdung des Untergrunds erheblich verzögert. Dadurch wird sichergestellt, dass die Komponenten ihre Nennlebensdauer erreichen oder überschreiten, was einen vorhersehbaren Betrieb gewährleistet und Ihre gesamten vorbeugenden Wartungsintervalle stabilisiert.
Automatisierte Prozesse wie Halbleitermontage, Laserschneiden und Präzisionsverpackung erfordern eine genaue geometrische Verfolgung über Millionen von Betriebszyklen. Die richtige Linearführungsschiene verhindert räumliche Abweichungen bei hohen Beschleunigungen und sorgt für die strikte Einhaltung enger Fertigungstoleranzen.
Die Auswahl der geeigneten Linearführungsschiene reduziert die Fehlerbehebung bei der Erstinstallation und minimiert den laufenden Bedarf an Ersatzteilbeständen. Diese strukturelle Optimierung stellt sicher, dass das mechanische System äußerst zuverlässig bleibt, und senkt die Gesamtbetriebskosten über die gesamte Lebensdauer der automatisierten Infrastruktur.
Die Auswahl der idealen linearen Führungsschiene erfordert eine strenge technische Berechnung der Belastungsvektoren, Umgebungsbedrohungen, exakter Präzisionstoleranzen und struktureller Platzbeschränkungen.
Die dynamische Belastbarkeit stellt die maximale Dauerkraft dar, die eine Linearführungsschiene über eine zertifizierte Nennstrecke aushalten kann, ohne dass es zu einer physikalischen Materialbeeinträchtigung kommt.
Bei der Berechnung der Lastprofile eines automatisierten Systems müssen Ingenieure sowohl statische Kräfte als auch komplexe dynamische Vektoren berücksichtigen, einschließlich vertikaler Lasten, Seitenlasten sowie Nick-, Roll- oder Giermomente. Es ist unbedingt darauf zu achten, dass die Linearführungsschiene diesen Kräften bei hohen Beschleunigungs- und Verzögerungsphasen standhält. Eine ausführliche Anleitung zur Bewertung dieser Kapazitätsschwellen finden Sie in unserem umfassenden technischen Überblick auf Wie viel Gewicht kann eine lineare Schiene tragen, um sicherzustellen, dass Ihre Strukturberechnungen mit den realen Materialgrenzen übereinstimmen?
Mechanische Genauigkeitsklassen definieren die zulässigen Maßabweichungen in Höhe, Breite und Parallelität über die gesamte Länge des Verfahrwegs der Linearführungsschiene.
Anwendungen, die eine hohe Wiederholgenauigkeit der Spurführung erfordern, wie automatisierte optische Inspektionssysteme oder medizinische Diagnosegeräte, erfordern hochpräzise oder ultrapräzise lineare Führungsschienenprofile. Diese Präzisionsstufen werden durch intensive industrielle Schleifprozesse erreicht, die Parallelitätsfehler innerhalb weniger Mikrometer pro Meter Schienenlänge halten. Durch die Wahl der richtigen Genauigkeitsklasse wird sichergestellt, dass der bewegliche Schlitten einer echten linearen Bahn folgt, ohne störende Vibrationen oder Winkelspiel im automatisierten Werkzeugkopf zu verursachen.
Die Umgebungsbedingungen bestimmen die spezifischen Materialzusammensetzungen, Oberflächenbeschichtungstechnologien und Dichtungsarchitekturen, die erforderlich sind, um eine lineare Führungsschiene vor vorzeitigem Ausfall zu schützen.
Aggressive Betriebsumgebungen mit abrasivem Staub in der Luft, korrosiven chemischen Dämpfen oder Abwaschverfahren mit hoher Luftfeuchtigkeit gefährden schnell Standard-Lagerstahlprofile. In solchen Fällen ist die Implementierung einer speziellen Oberflächenbehandlung, wie z. B. eine dichte Verchromung oder eine schwarze Oxidbeschichtung, oder die Angabe einer vollständig aus Edelstahl gefertigten Linearführungsschiene zwingend erforderlich, um eine Oberflächenoxidation zu verhindern. Darüber hinaus müssen fortschrittliche mehrlippige Abstreifer und verstärkte Enddichtungen verwendet werden, um zu verhindern, dass mikroskopisch kleine Partikel in die internen Rezirkulationszonen des Lagerwagens gelangen.
Die maximale einteilige Schienenlänge und die gewählte Montagekonfiguration bestimmen die absolute strukturelle Steifigkeit und die Komplexität der Installationsausrichtung des linearen Führungsschienensystems.
Wenn ein Automatisierungsbereich einen längeren Verfahrweg erfordert, der über die Standardproduktionslängen hinausgeht, müssen mehrere lineare Führungsschienensegmente präzise stumpf mit werkseitig geschliffenen Fasen verbunden werden, um nahtlose Blockübergänge zu ermöglichen. Die Montagekonfiguration, unabhängig davon, ob von oben nach unten gerichtete Schraubenlöcher oder von unten nach oben gerichtete Gewindegewinde verwendet werden, muss genau mit den strukturell bearbeiteten Schultern der Maschinenbasis übereinstimmen. Durch die richtige Drehmomentspannung dieser Befestigungsschrauben wird sichergestellt, dass die lineare Führungsschiene genau der Bezugsebene entspricht und so die systemische Steifigkeit maximiert wird.
Die Wahl zwischen Kugellagern und Rollenlagern bestimmt die primäre Kontaktgeometrie und steuert direkt die Steifigkeit und Tragfähigkeitsschwellen der Linearführungsschiene.
Besonderheit |
Kugellagerelemente |
Rollenlagerelemente |
Kontakttyp |
Punktkontaktgeometrie |
Linienkontaktgeometrie |
Tragfähigkeit |
Mäßig bis hoch |
Außergewöhnlich hoch |
Statische Steifigkeit |
Standardsteifigkeit |
Maximale Steifigkeit |
Reibungswiderstand |
Geringe Reibung |
Mäßige Reibung |
Geschwindigkeitsfähigkeiten |
Hochgeschwindigkeitsdynamik |
Dynamik mittlerer Geschwindigkeit |
Durch die gleichmäßige Schmierung entsteht ein hydrodynamischer Film zwischen den inneren Wälzkörpern und den Laufbahnen, wodurch der Verschleiß minimiert und Metall-zu-Metall-Reibung vermieden wird.
Ohne eine strukturierte Schmierstrategie kann selbst das robusteste lineare Führungsschienensystem zu schneller Reibungserwärmung, Lochfraß an der Oberfläche und schließlich zu mechanischem Festfressen führen. Abhängig von der Lineargeschwindigkeit und dem Arbeitszyklus müssen automatisierte Maschinen für die periodische Fetteinspritzung oder die kontinuierliche Ölnebelabgabe konfiguriert werden. Durch die Wahl eines linearen Führungsschienensystems mit integrierten Schmierstoffspeicherpads in den Blockkappen können die Wartungsintervalle erheblich verlängert werden, sodass ein unterbrechungsfreier Betrieb über längere Produktionszyklen hinweg gewährleistet ist.
Wartungs-Profi-Tipp : Überprüfen Sie die äußeren Führungsflächen immer wöchentlich auf Anzeichen von Fettmangel oder Verunreinigungen durch dunkle Partikel. Beim Betrieb einer Präzision Stellen Sie bei einem linearen Führungsschienensystem in Umgebungen mit hoher Staubbelastung sicher, dass die vorderen Abstreifer gleichzeitig mit den inneren Rollelementen ausgetauscht werden, um eine abgedichtete mechanische Barriere gegen abrasive Verunreinigungen aufrechtzuerhalten.
Superslides liefert leistungsstarke lineare Führungsschienensysteme, die mit fortschrittlicher Metallurgie und Präzisionsschleifen entwickelt wurden, um den strengen Anforderungen der industriellen Automatisierung gerecht zu werden.
Unser Fertigungsportfolio legt Wert auf strukturelle Steifigkeit, hohe geometrische Parallelität und langfristige Zuverlässigkeit unter anspruchsvollen Betriebszyklen. Durch die Wahl unserer spezialisierten KR-Rollenlinearführungsschienenprofile ermöglichen Konstrukteuren automatisierter Anlagen maximale Linienkontaktsteifigkeit und außergewöhnliche Tragfähigkeiten in einem platzsparenden Gehäuse. Superslides integriert fortschrittliche Dichtungssysteme und optimierte Umlaufwege in jeden linearen Führungsschienenblock und sorgt so für eine reibungslose Bewegungsdynamik und einen reduzierten Betriebsgeräuschpegel über alle Maschinenachsen.
Wir bieten ein umfangreiches Sortiment an Genauigkeitsklassen, spezielle Modifikationen der Oberflächenbeschichtung und kundenspezifische Schienenlängen, um eine nahtlose Integration in Ihre mechanische Architektur zu gewährleisten. Ob Sie Hochgeschwindigkeits-Pick-and-Place-Automatisierungsmodule, große CNC-Fräsmaschinen oder Präzisionslaborinstrumente bauen, Superslides bietet die präzise technische Unterstützung und Komponentenkonsistenz, die zur Optimierung Ihrer Designs erforderlich sind.
Das Erreichen höchster Effizienz in der industriellen Automatisierung hängt von der Auswahl einer linearen Führungsschiene ab, die perfekt zu den dynamischen Belastungen, Genauigkeitsanforderungen und Betriebsumgebungen Ihres Systems passt.
Durch die genaue Berechnung der Lastvektoren Ihrer Anwendung, die Auswahl der geeigneten Wälzkörperkonfiguration und die Implementierung konsistenter Schmierprotokolle können Sie die Leistung und Lebensdauer Ihrer Maschine maximieren. Durch die Investition in hochwertige lineare Führungsschienensysteme von vertrauenswürdigen Herstellern wie Superslides stellen Sie sicher, dass Ihre automatisierten Systeme über Millionen von Produktionszyklen hinweg mit hoher Wiederholgenauigkeit, optimierter Energieeffizienz und minimalen Wartungsausfallzeiten arbeiten.
